PhotoView360从2011年之后就一直集成在SOLIDWORKS中,每年都会随着SOLIDWORKS的升级而升级,关于SOLDIWORKS2016中的渲染功能有哪些增强,我们一起来看一下。
PhotoView360从2011年之后就一直集成在SOLIDWORKS中,每年都会随着SOLIDWORKS的升级而升级,关于SOLDIWORKS2016中的渲染功能有哪些增强,我们一起来看一下。
一、延伸的细化选项被替换为位于窗口底部的可以调整的滑块

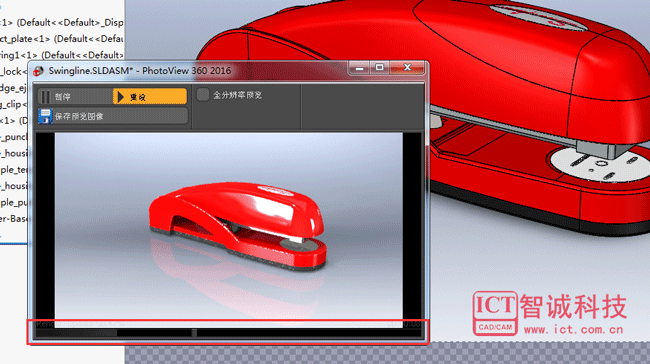

当我们调整预览窗口下方的滑块时,滑块越向右方,预览效果越清晰,但是,预览时间也越长
二、当暂停预览时,预览窗口将停止渲染,即使为模型添加新的外观
三、选择布景校样
打开布景校样,通过三行订书器预览效果大家可以直观的做一个对比,选择一个理想的 效果,节省了我们单独调整“渲染明暗度”、“背景明暗度”、“布景反射度”的时间。
当勾选更改光和影的位置,我们可以看到,光从不同角度找到订书器的的效果,这时我们只需要选择相应的光影位置就OK。
四、运动模糊
1、向动画中添加运动模糊效果

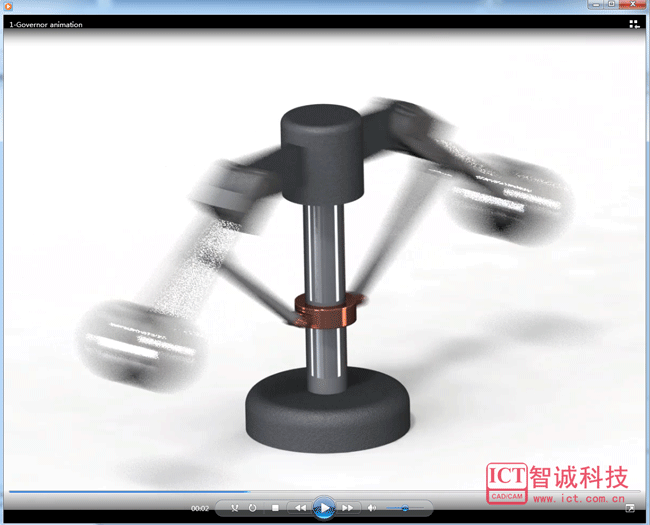

当与motion相结合,当保存动画时,可选择渲染器,选择PhotoView 360,可渲染出带有运动模糊的动画效果。

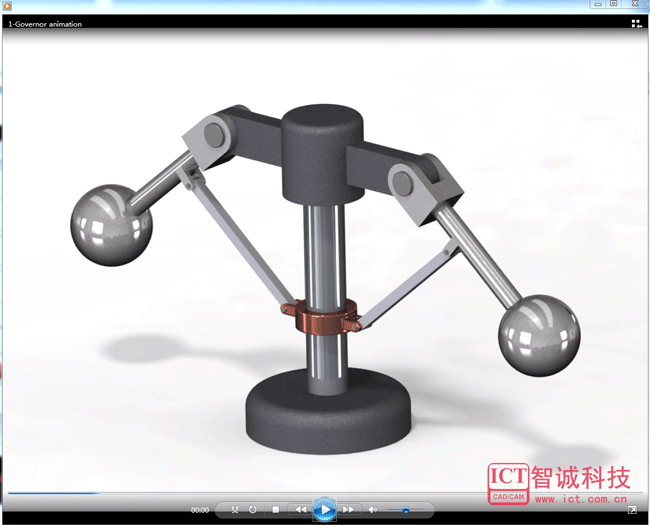

可保存渲染视频为avi格式:
2、在渲染图片过程中添加进运动模糊的效果。
生成的渲染静态图片效果如下图所示:
五、最终渲染图包含尺寸

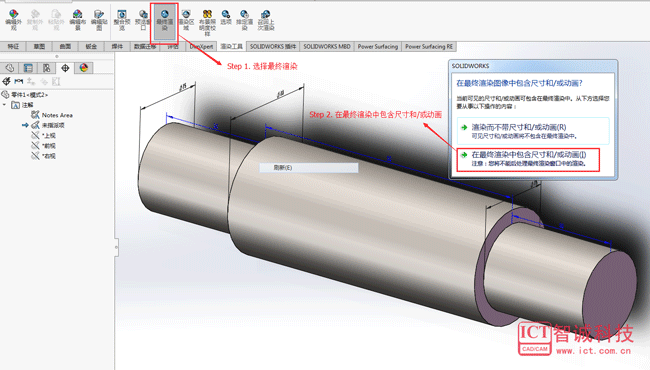

右键注释,调出显示特征尺寸,在点击最终渲染,选择在最终渲染中包含尺寸和/或动画。

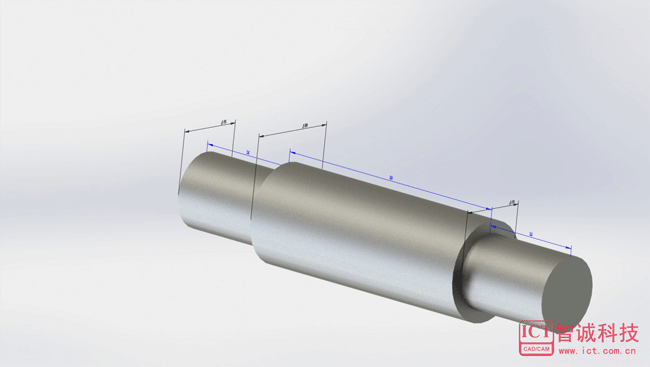

最终渲染效果并包含标注尺寸:
