SOLIDWORKS Visualize2022新功能揭秘——渲染输出查看器

日期：2022-09-19 09:56:53 发布者: ICT-Eason 浏览次数：次

在产品初步方案及详细方案设计阶段，企业可以直接利用 CAD 数据，使用SOLIDWORKS Visualize 快速、低成本、方便地创建专业的、可视化的、照片级质量的产品渲染效果，而无需使用昂贵的实际产品的物理样机，并且创作出来的数字化的渲染作品可以在任何时间，为任何人员所使用。今天与大家分享的是SOLIDWORKS Visualize 2022 渲染输出查看器。
在产品初步方案及详细方案设计阶段，企业可以直接利用 CAD 数据，使用SOLIDWORKS Visualize 快速、低成本、方便地创建专业的、可视化的、照片级质量的产品渲染效果，而无需使用昂贵的实际产品的物理样机，并且创作出来的数字化的渲染作品可以在任何时间，为任何人员所使用。
今天与大家分享的是SOLIDWORKS Visualize 2022 渲染输出查看器。
渲染输出查看器：
SOLIDWORKS Visualize 2022提供了一个新的、更新的输出查看器，以使您的项目更有条理。您可以直接从渲染输出查看器调用（或重新执行）项目中已完成的任何先前渲染。
以前，渲染的作业不会与项目一起存储，缩略图不可以查看。这使得用户之间难以共享渲染。
渲染输出查看器
• 当您保存项目时，参考的渲染输出仍保留。例如，如果将项目发送给另一个用户，该用户可以在输出查看器中查看渲染的输出内容。
• 渲染作业可以包括单个图像或多个渲染的图像。内容包括：
• 单个图像渲染
• 360 相机渲染
• 渲染图层（如Albedo、Alpha 和深度）
• 配置
• 所有相机渲染
• 您可以滚动查看渲染输出内容的缩略图和选择多个渲染内容以发布到3DSpace 或3DSwym®。

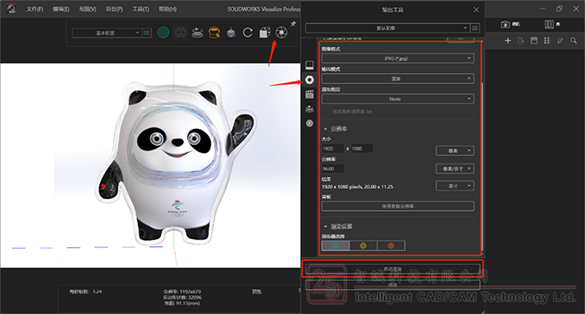

渲染选项卡已重命名为输出查看器选项卡。单击输出工具（主工具栏）。在输出工具对话框中，
操作方法：

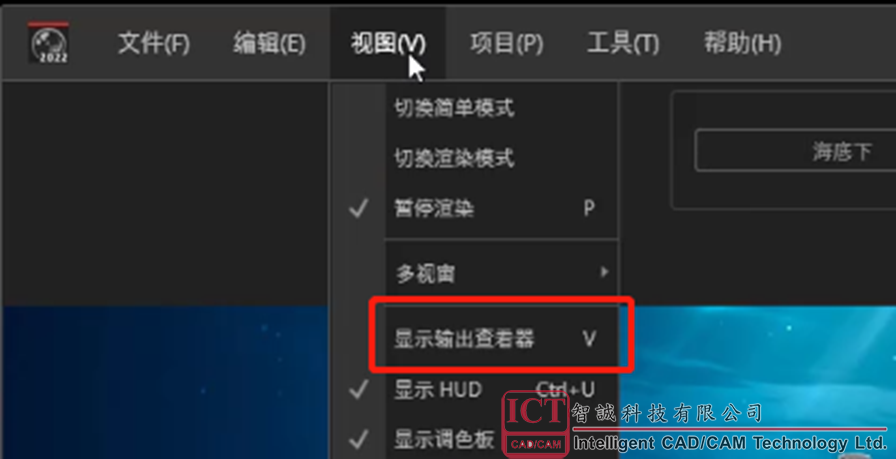

在SOLIDWORKS Visualize 2022中，单击开始渲染或单击视图> 显示输出查看器。

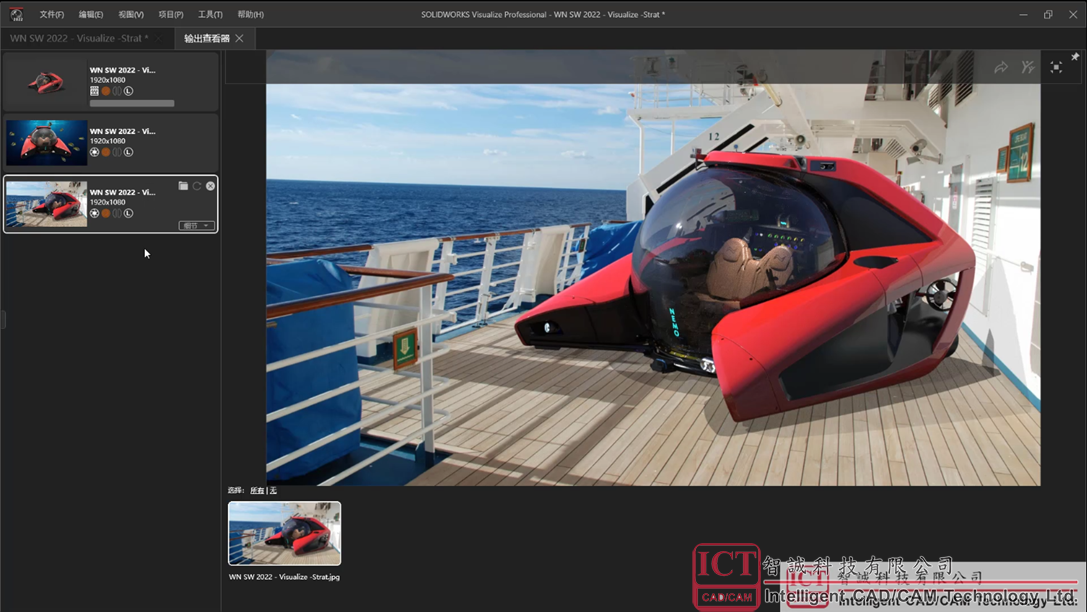

 渲染输出查看器

SOLIDWORKS Visualize 每年都会利用最新的渲染技术，为每个客户提供便捷的使用体验，生成世界一流的销售和营销资料，就像您在 NEMO 潜水器产品中看到的那样，就是如此简单。
输出查看器选项卡区域包括：
区域 说明

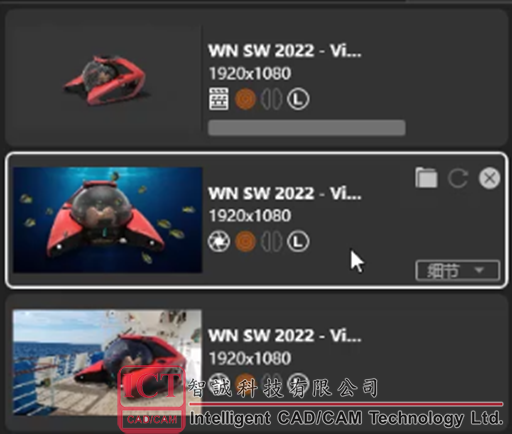

1.渲染作业调色板
 显示渲染作业提交情况的列表。 您可以：
•监控渲染进度
•暂停或保存渲染
•启动渲染查看
•用于渲染的输出工具选项
•右键单击渲染作业，然后单击移除作业。
•右键单击渲染作业调色板，然后：
•删除未链接的渲染任务
•对渲染作业进行排序
•右键单击滚动条，然后滚动到各个区域

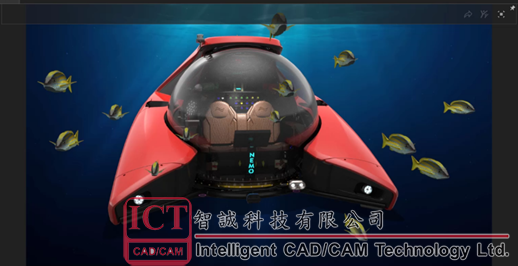

2渲染视窗
 显示正在渲染的输出内容。 它还充当内容查看器，您可以在其中查看已完成的渲染作业。
在渲染视窗的右上角，您可以：
•发布到 3DSpace  。
•发布到 3DSwym  。
•实际大小   和适合窗口大小  。 更改渲染视窗大小。

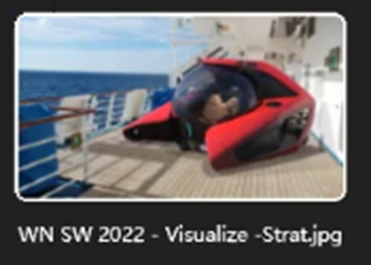

3图像缩略图
 允许您选择要在渲染视窗中打开或查看的渲染。
当您单击缩略图时，图像将在渲染视窗中打开。 如果双击缩略图，图像将在外部查看器中打开。
