SOLIDWORKS钣金模块——边线法兰功能增强

日期：2022-09-20 17:29:36 发布者: ICT-Ming 浏览次数：次

什么是边线法兰呢？相信大家都了解，边线法兰用来动态地为钣金零件的边线添加法兰，通过选中一条边线来拖动法兰的尺寸和方向。在我们日常的建模中会经常使用到。
SOLIDWORKS 2021与SOLIDWORKS 2022都已经发布了！这两次的新版本又有哪些更新呢？今天让我们先睹为快！一起来看一下SOLIDWORKS里关于钣金模块里边线法兰功能的增强！
什么是边线法兰呢？相信大家都了解，边线法兰用来动态地为钣金零件的边线添加法兰，通过选中一条边线来拖动法兰的尺寸和方向。在我们日常的建模中会经常使用到。然而在SOLIDWORKS 2021以前的版本里，边线法兰仅支持在平面的线性边线上创建，这样有时会无法满足我们的设计需求，需要通过一些绕行方式才能绘制出我们想要的模型，非常麻烦。另外，后续的钣金展开也是一个问题，可能有些工程师会使用配置的方法来添加这类钣金的展平状态。
然而SW 2021的发布就完美的解决了这一问题，在这个版本中，您可以在非平面的面的非线性（圆形）边线上创建边线法兰。我们一起来看一下如何进行操作。

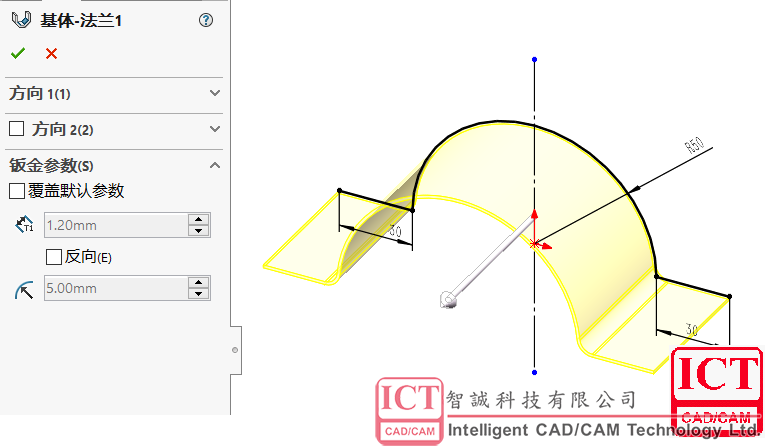

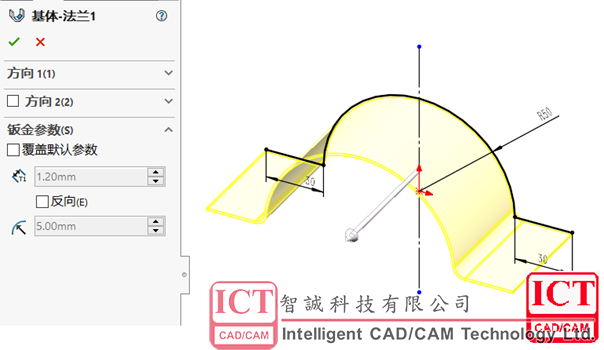

首先，我们绘制一个草图，用于创建基体法兰，草图里需要带上曲线，这样保证生成出来的法兰存在非线性边线。

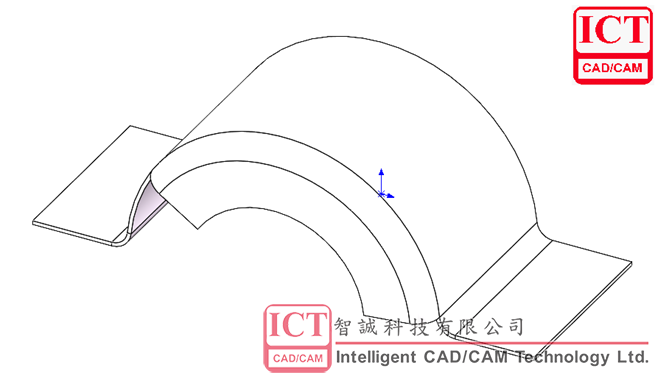

下一步，我们再钣金命令栏里找到“边线法兰”命令，点击后设置边线法兰的角度，拉伸的长度，边线我们选择圆弧曲线。大家可以很清楚的看到圆弧曲线上有个向内的法兰，这个呢，就是2021年所做的功能增强，方便了很多相关模型的设计

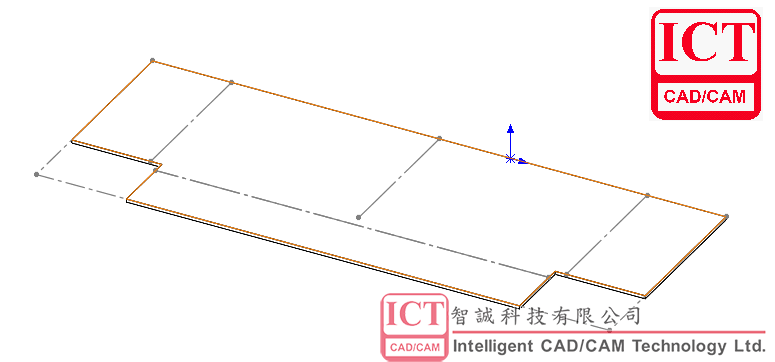

着，我们来试一下将这个钣金进行展开，点击“展平”命令即可。可以看到，当前虽说是在曲线上创建的边线法兰，但是它仍然能够进行展平操作。

随着用户的使用，这个功能也发现了一些局限性，不能编辑法兰轮廓。所以在SOLIDWORKS 2022中，这个功能被完善出来。现在，无论是直线还是曲线，我们都能添加并编辑法兰轮廓，那我们继续看看该如何进行操作。

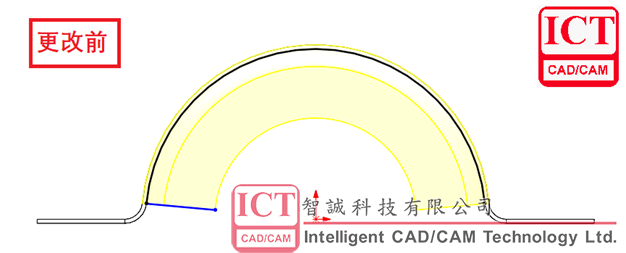

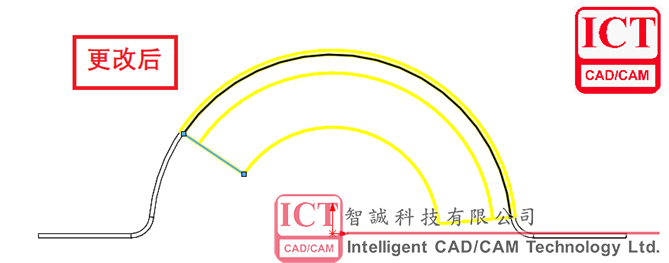

沿用之前的模型，我们将其使用SOLIDWORKS 2022打开并保存，点击“编辑边线法兰特征“，在属性栏中找到编辑法兰轮廓，如此一来我们就能更改边线法兰的草图，下面是更改前和更改后的两个模型，大家可以进行一下对比。另外，边线法兰这项功能非常好用，大家赶紧尝试起来。
