SOLIDWORKS如何将零件创建为库特征文件

日期：2022-09-21 10:47:10 发布者: ICT-Lockie 浏览次数：次

相信熟悉SolidWorks的大家都对库特征有一定的耳闻，那么接下来我们一起学习如何创建库特征文件。库特征零件文件保存了可重复使用的特征信息，凭借其特征信息简单等优点在我们建模过程中被广泛使用。但很多人在创建库特征零件时遇到很多棘手问题。接下来让我们一起来学习如何创建库特零件文件。
相信熟悉SolidWorks的大家都对库特征有一定的耳闻，那么接下来我们一起学习如何创建库特征文件。
库特征零件文件保存了可重复使用的特征信息，凭借其特征信息简单等优点在我们建模过程中被广泛使用。但很多人在创建库特征零件时遇到很多棘手问题。接下来让我们一起来学习如何创建库特零件文件。

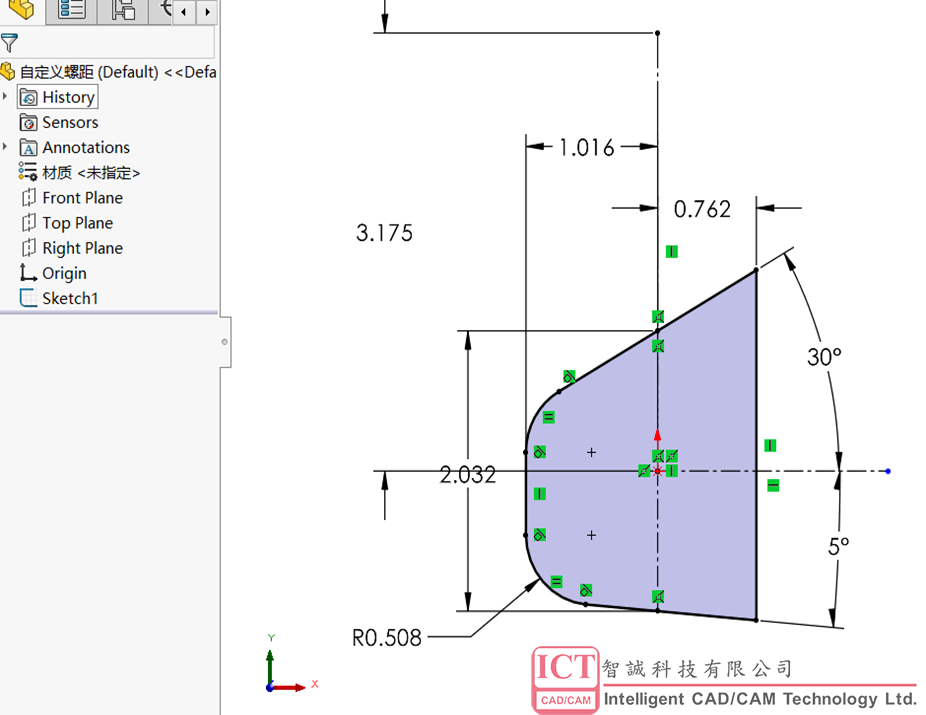

首先我们这里已经绘制好了一个完全定义的草图，如图1，我们利用图1的草图在水瓶口创建出装饰螺纹线，传统方式可能是通过扫描特征完成，步骤繁琐且费时费力，下面我们将图1 的草图保存为库特征零件文件，利用螺纹线命令来实现图2 效果。

图1

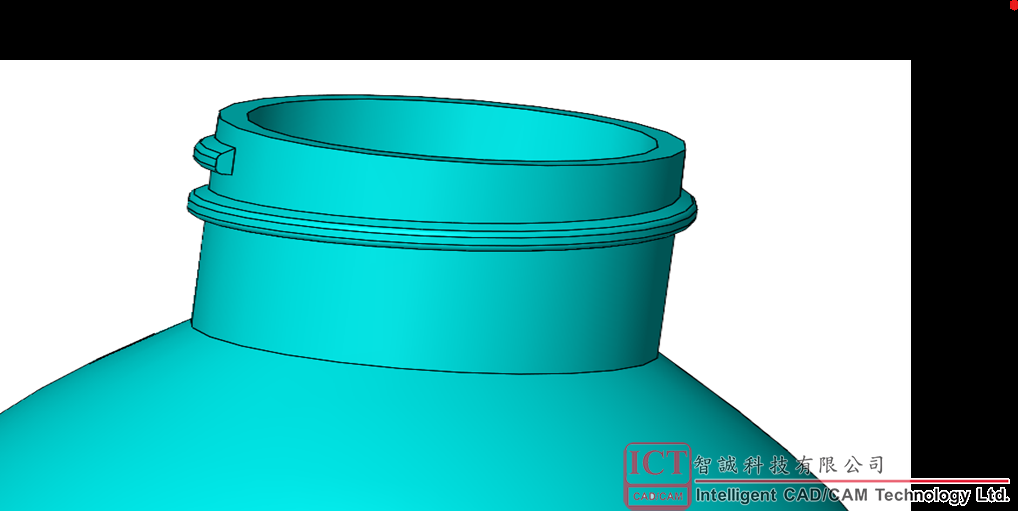

 图2

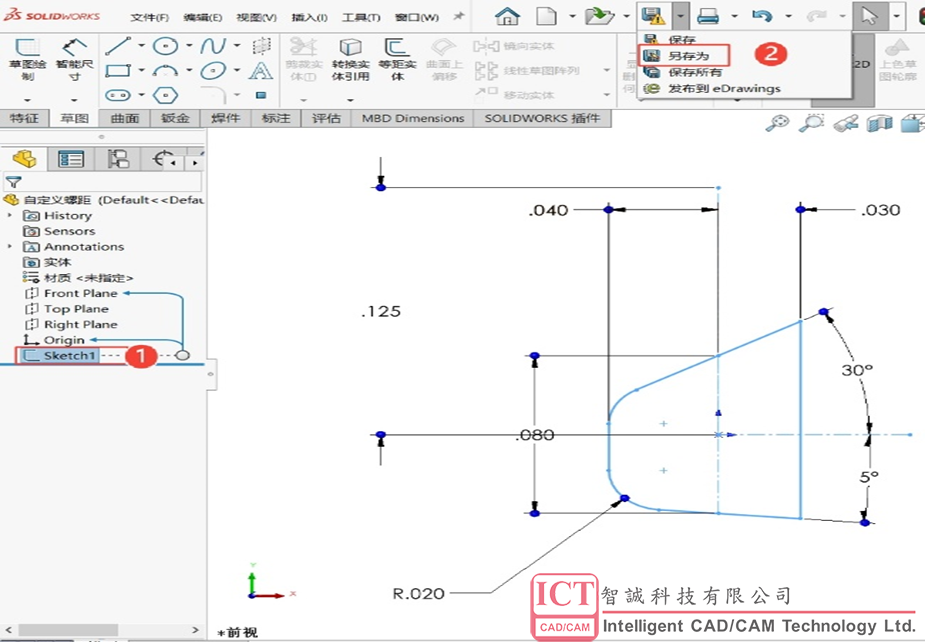

我们先在Feature manager设计树中选中sketch1,包含可重复使用的库特征应在保存之前选择。单击【另存为】，将其另存为”Lib Feat Part(*.SLDLFP)”格式。

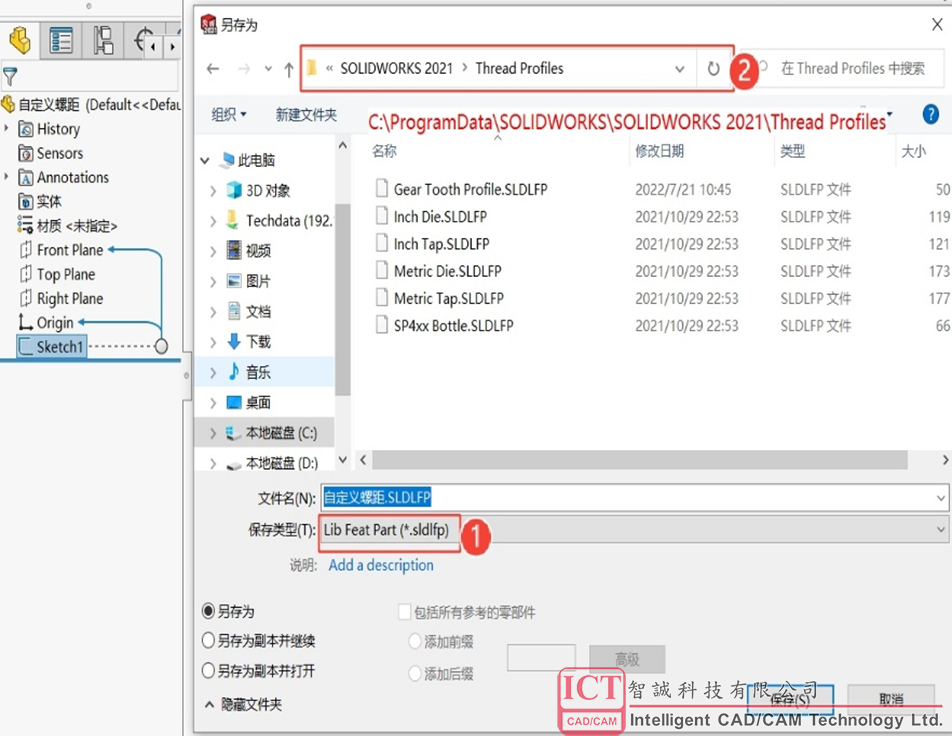

（注意我们这里先修改保存类型，系统会自动定向到SolidWorks的设计库文件夹，浏览螺纹线轮廓文件夹，默认位置是C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\Thread Profiles

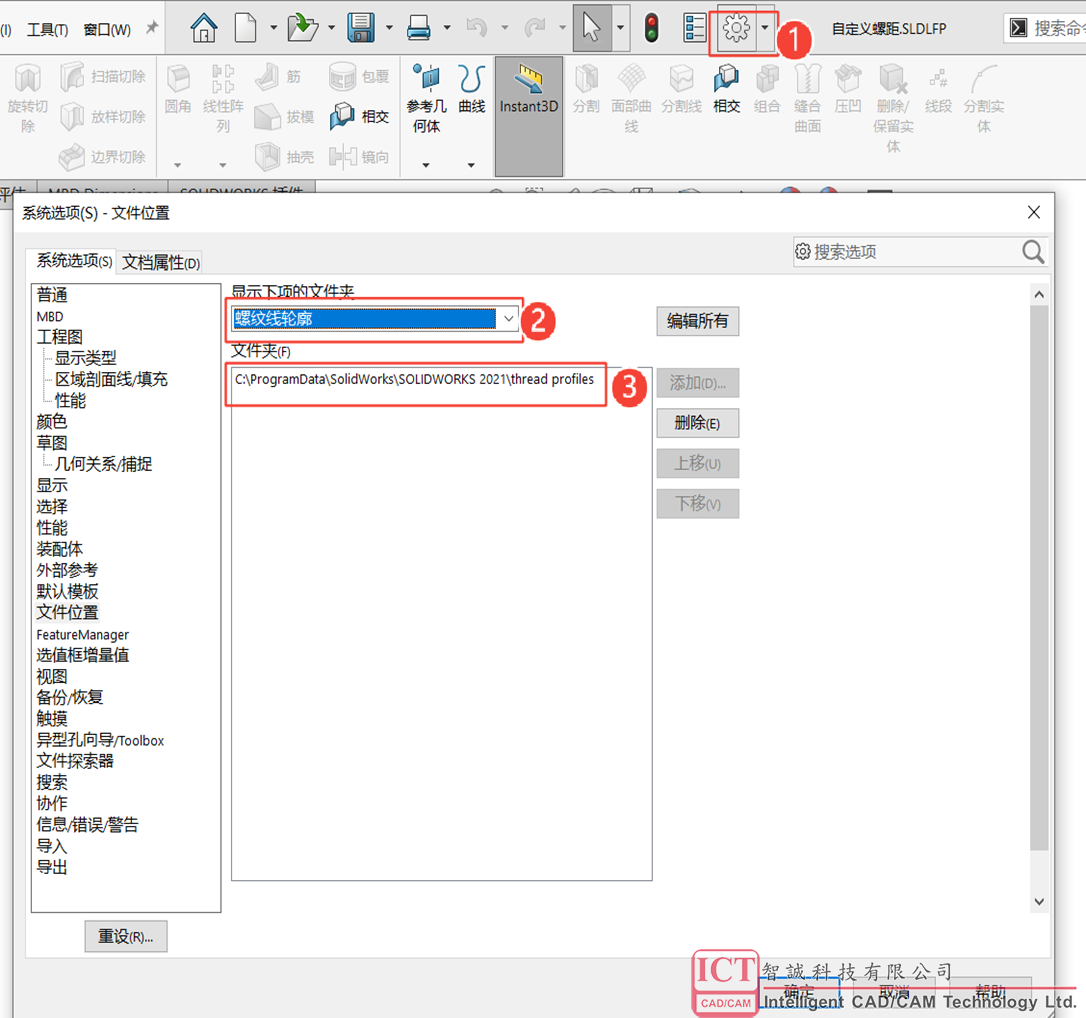

有时我们会遇到修改完保存类型后，系统指定的保存位置与我们上面提到的位置不同，这是由于安装时，安装位置自定义导致的，这时我们只需打开选项/系统选项/文件位置，找到“螺纹线轮廓”查看对应的存放文件夹，我们可自行浏览到对应的文件夹下对零件进行存放即可让[螺纹线]特征识别到。

成功将此草图保存为库特征零件文件后，我们可以另打开已经创建好的瓶子零件，利用异形孔向导/螺纹线命令来快速创建螺纹线。

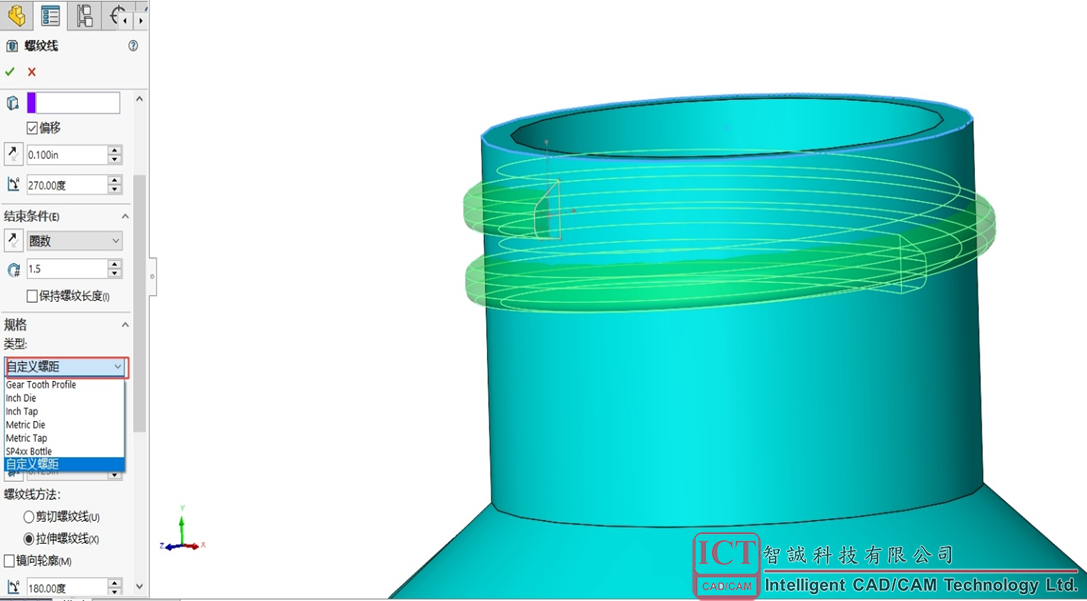

激活【螺纹线】命令，可以在【类型】下拉栏里找到我们刚才保存的“自定义螺距”的库特征，我们选取它并修改其他参数，通过预览可以看到最终生成的螺纹。我们点击确定即可。

那么以上就是我们创建并使用库特征的全部步骤了，大家可以尝试练习。当然库特征的使用方法不止上面介绍的这一种，欢迎大家关注智诚科技ICT学习更多关于SolidWorks 知识。
