注解库是SOLIDWORKS设计库之一，注解库主要应用于SOLIDWORKS工程图，他可提高设计效率，减少设计错误，提高设计的规范性，是模块化设计的重要工具。 SOLIDWORKS工程图中常用的注解符号，例如表面粗糙度符号、形位公差、焊接符号、技术要求、图块等都可以放置到注解库中。
注解库是SOLIDWORKS设计库之一，注解库主要应用于SOLIDWORKS工程图，他可提高设计效率，减少设计错误，提高设计的规范性，是模块化设计的重要工具。 SOLIDWORKS工程图中常用的注解符号，例如表面粗糙度符号、形位公差、焊接符号、技术要求、图块等都可以放置到注解库中。这里给大家介绍SOLIDWORK添加常用注解的方法。

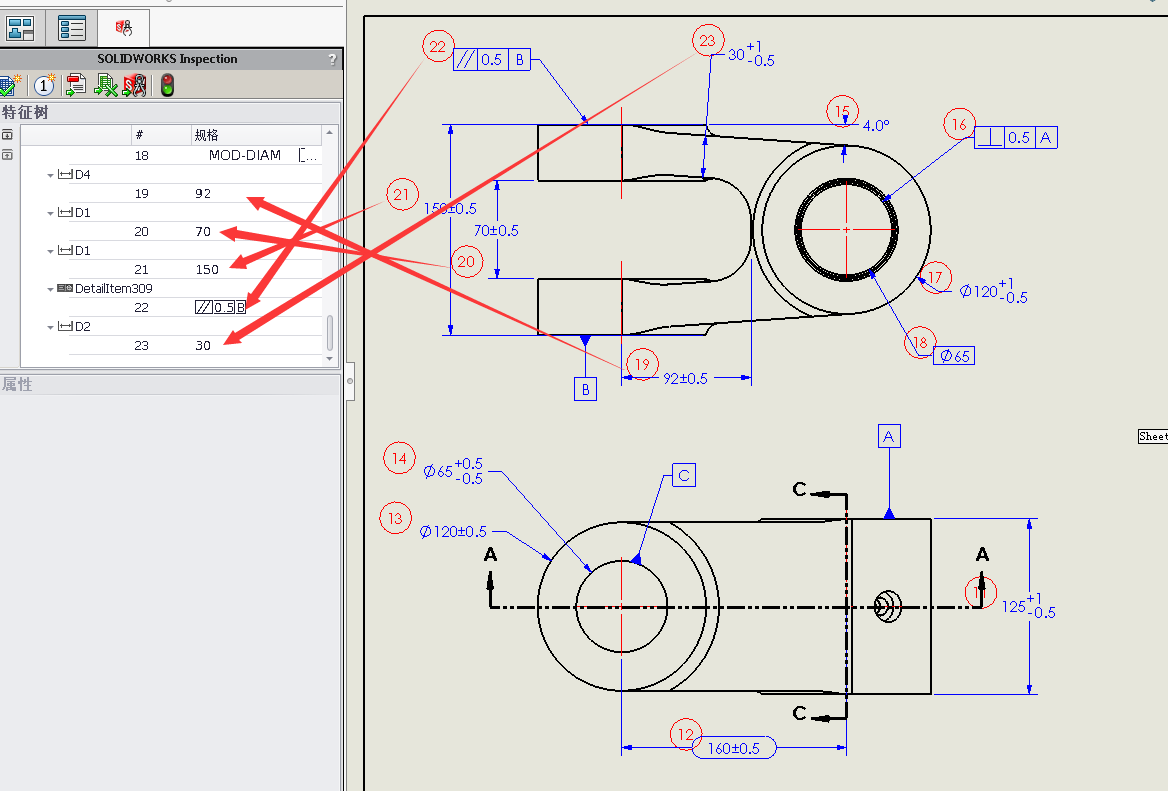

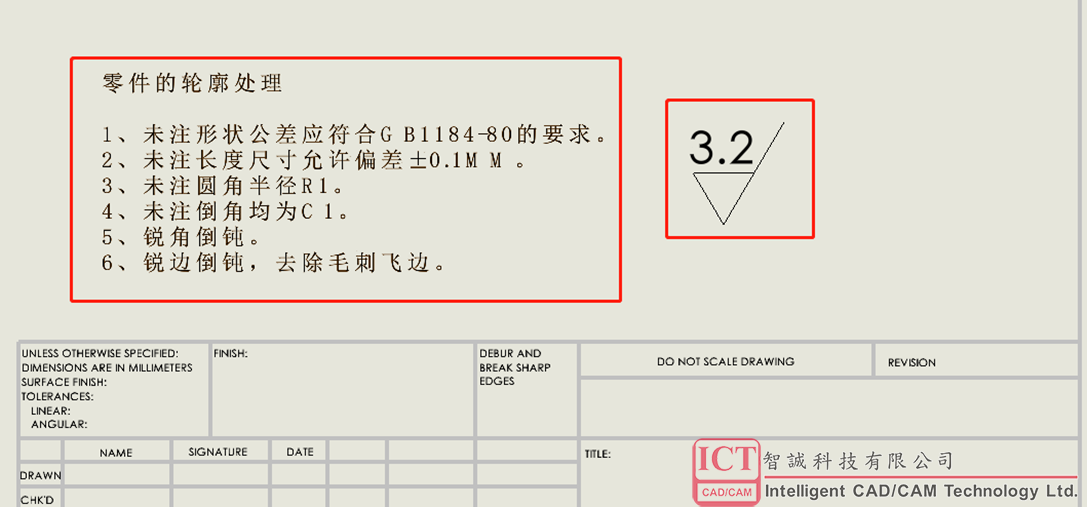

步骤1：首先新建或打开一张工程图，编辑添加常用的注解，如注释，表面粗糙度和形位公差等。这里添加了文字注解和粗糙度，其他同理。
方法一：选择文字注解，在属性管理器-样式中点击添加样式，在弹窗处给样式重命名，确定后，点击保存样式，选择注解库位置即可。
图4

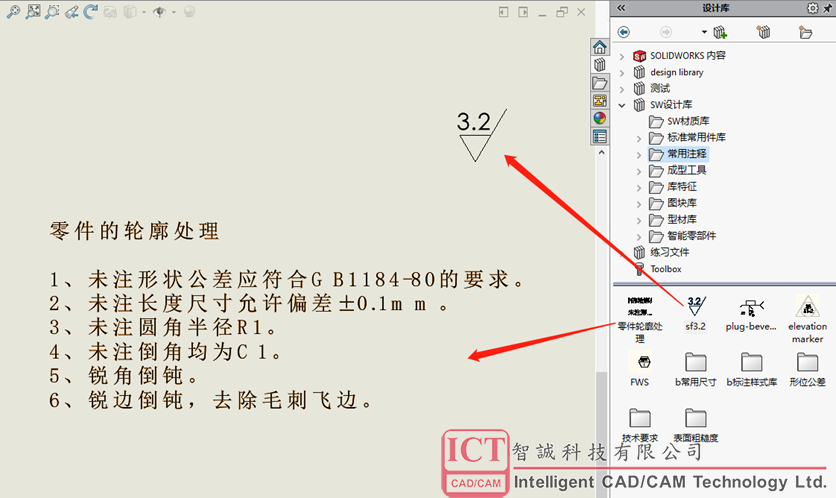

步骤3：保存完成后可以在新工程图中使用，在设计库中可以看到我们添加好的注解，只需拖放即可插入。并且可以重新编辑，不会影响设计库中的注释，非常方便。
步骤1：首先新建或打开一张工程图，编辑添加常用的注解，如注释，表面粗糙度和形位公差等。这里添加了文字注解和粗糙度，其他同理。
图1 工程图注解

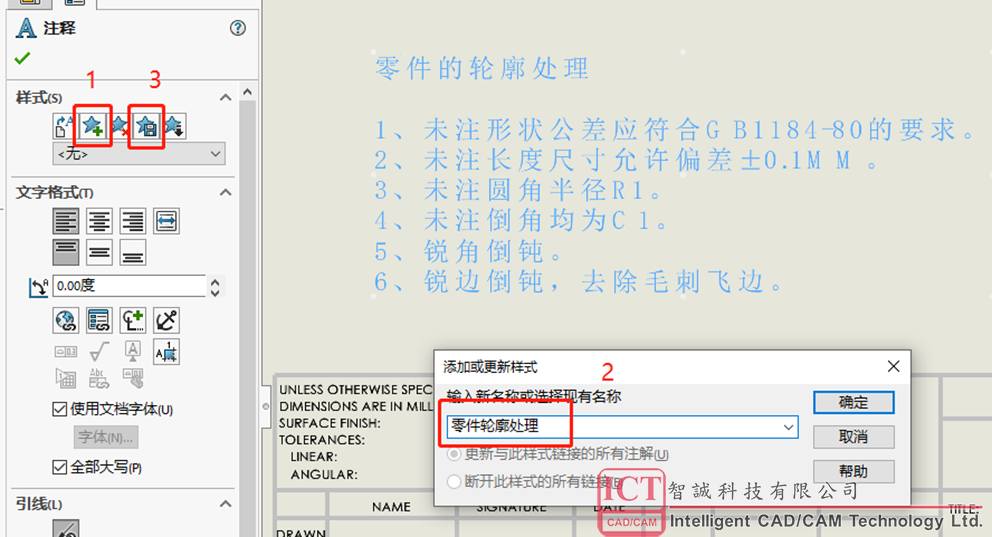

步骤2：添加完注解之后，将其保存到设计库，保存方法有两种。方法一：选择文字注解，在属性管理器-样式中点击添加样式，在弹窗处给样式重命名，确定后，点击保存样式，选择注解库位置即可。
图2

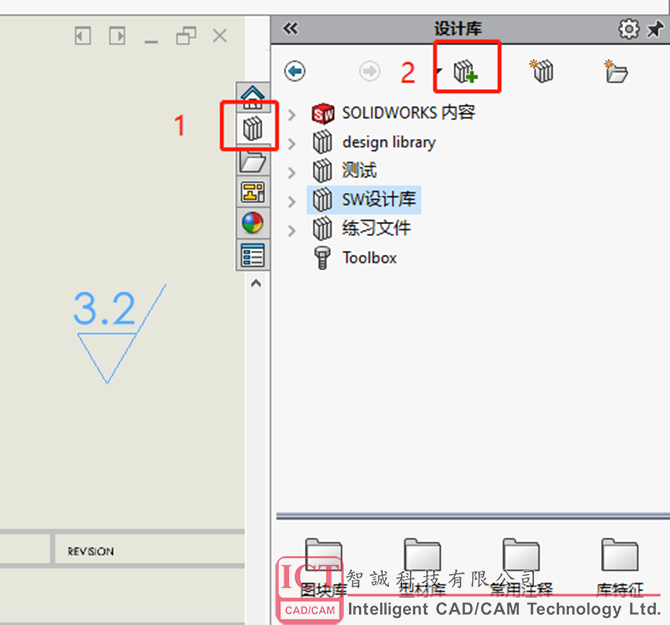

方法二：选择粗糙度注解，在任务窗格，设计库界面，点击添加到库。
图3

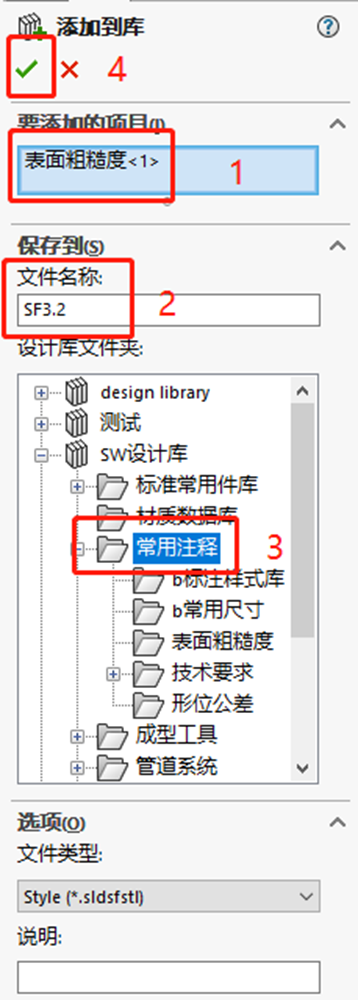

然后在属性管理器中为注解命名，并保存到设计库文件夹中即可。
图4
图5

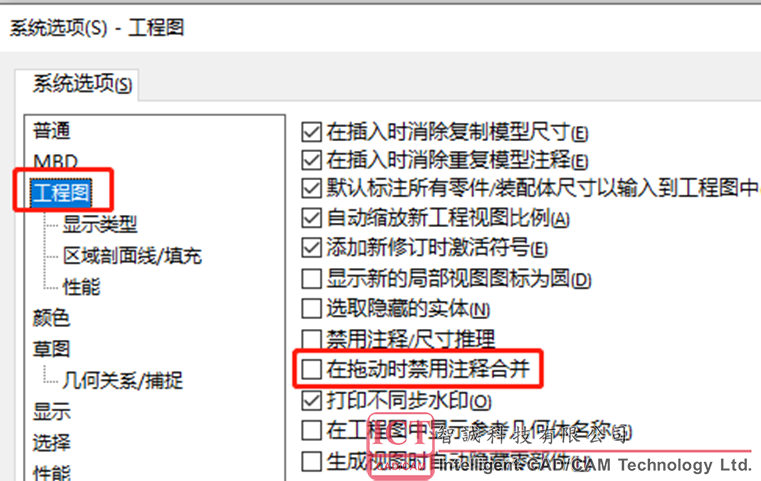

如果想将多个文字注释合并，可以在系统选项-工程图，取消勾选“在拖动时禁用合并注释”即可。使用时只需将一个注释拖放到另外的注释上即可合并。
图6
总结：利用以上方法，工程师可以创建自定义注解库，这样利用注释库可以快速的把常用的注释添加到工程图中，从而减少我们繁琐的重复劳动，提高出图效率。
