机构如何动起来？SOLIDWORKS带你天马“型”空 ！
日期：2023-01-10 11:58:19 发布者: SOLIDWORKS 浏览次数：次

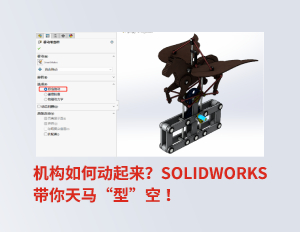

添加完装配关系后，就可以模拟运动了，SOLIDWORKS模拟运动使用“移动零部件”命令，选项选择“标准拖动”，然后使用鼠标拖动相应零部件运动，SOLIDWORKS软件会根据装配关系传递运动关系至相关联零件，最终实现运动的传递。
 |
|
| 机构如何动起来？SOLIDWORKS带你天马“型”空 ！ | |
| 工程师经常遇到带有运动机构的设计，当完成初步设计时，一般需要验证机构的运动是否符合预期，所以就需要让机构运动起来。SOLIDWORKS软件可以按照装配关系传递相关运动，所以我们首先需完成装配关系添加。注意：添加装配关系时避免频繁使用固定关系（第一个零部件除外），要保留合理的自由度。 |  |
| >>观看视频 | |
| 添加完装配关系后，就可以模拟运动了，SOLIDWORKS模拟运动使用“移动零部件”命令，选项选择“标准拖动”，然后使用鼠标拖动相应零部件运动，SOLIDWORKS软件会根据装配关系传递运动关系至相关联零件，最终实现运动的传递。模拟运动时，也可以直接拖动零部件运动，SOLIDWORKS软件同样也会传递运动关系，从而提高效率。注意：此时模拟的运动只考虑装配关系的影响，不考虑干涉问题。 当运动符合预期之后，有时候还需要将运动过程保存成视频，SOLIDWORKS软件提供录制视频工具，可很方便的录制运动过程，录制前需要设置录制的视频参数，例如保存位置、图像大小、图像比例、画面帧数、压缩程序等。 设置完毕之后进入录制过程，然后拖动相关零部件以实现合理运动，运动结束后，点击“停止视频录制”完成视频录制，在指定的位置就能看到录制的视频啦。 |
|
