在SOLIDWORKS中创建PDM常用操作快捷键
日期:2023-05-24 16:48:25
发布者: ICT-Francis
浏览次数:
次
用户在SOLIDWORK设计软件设计图纸过程中中,经常需要将设计完成的图纸检入SOLIDWORKS PDM文件库以及填写图纸的数据卡属性信息。手动调用PDM数据卡以及检入需要找到对应菜单按钮,执行点击按钮来打开数据卡信息及检入图纸文件。
用户在SOLIDWORK设计软件设计图纸过程中中,经常需要将设计完成的图纸检入SOLIDWORKS PDM文件库以及填写图纸的数据卡属性信息。手动调用PDM数据卡以及检入需要找到对应菜单按钮,执行点击按钮来打开数据卡信息及检入图纸文件。
事实上,SOLIDWORKS PDM集成SOLIDWORKS插件提供了常用PDM操作快捷键,便于用户快速执行PDM常用功能,如下是如何在SOLIDWORKS中设置对应PDM操作快捷键:

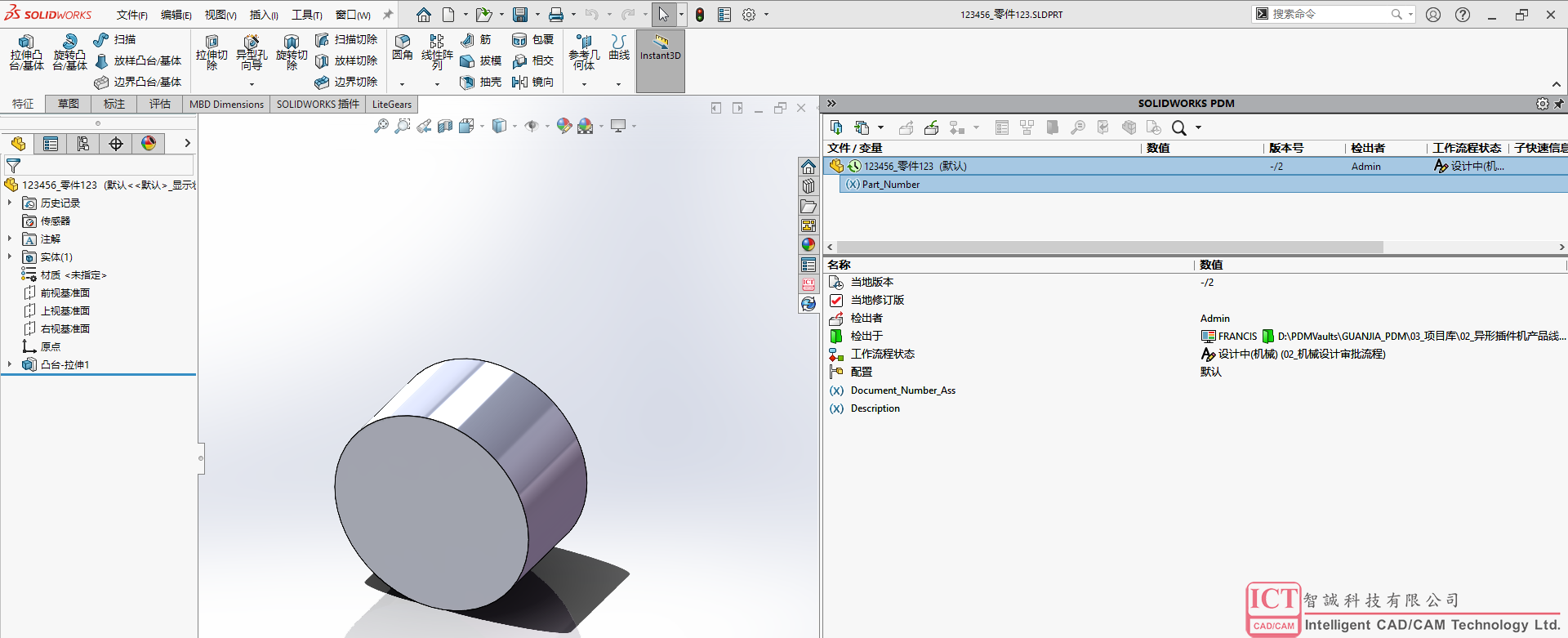

1、打开SOLIDWORKS软件,启动SOLIDWORK PDM插件。打开一个存储在PDM文件库中的模型:

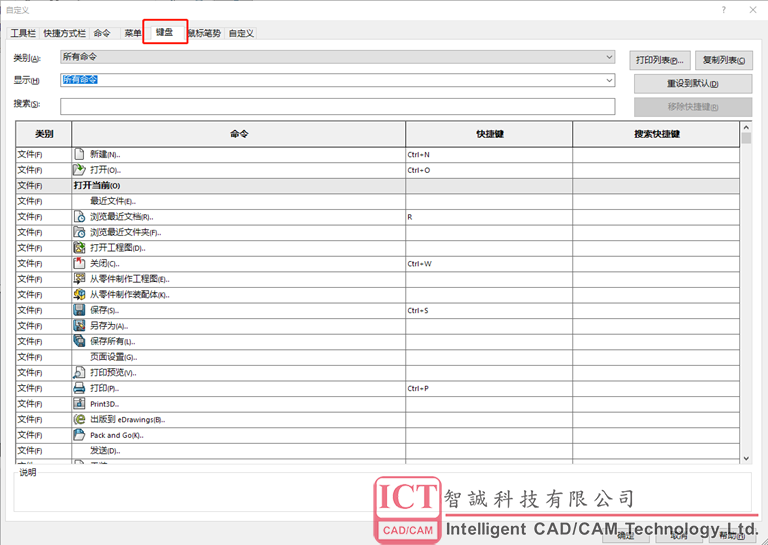

2、选择SOLIDWORKS菜单中“工具”——“自定义”菜单,找到“键盘”选项卡:

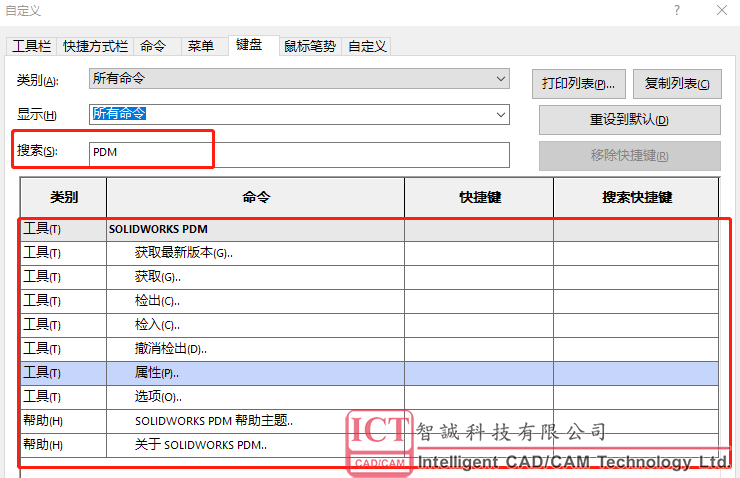

3、在“键盘”选项卡界面中的“搜索”栏中,输入关键字“PDM”,即可找到PDM常用功能菜单快捷键设置:

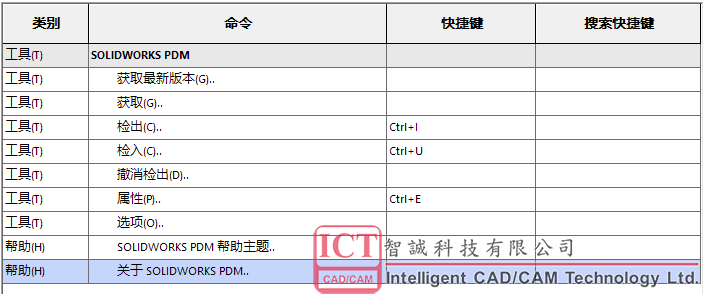

4、对PDM常用菜单进行快捷键自定义设置,选中常用功能的快捷键选项处,输入键盘命名,即可进行设置。快捷键具体设置可根据用户自身习惯进行,例如,可以对检出进行Ctrl+I快捷键设置,检入进行Ctrl+U快捷键设置,用Ctrl+E快捷键进行快速调出属性数据卡窗口:
注意:SOLIDWORKS快捷键仅支持Ctrl+任意字符格式设置

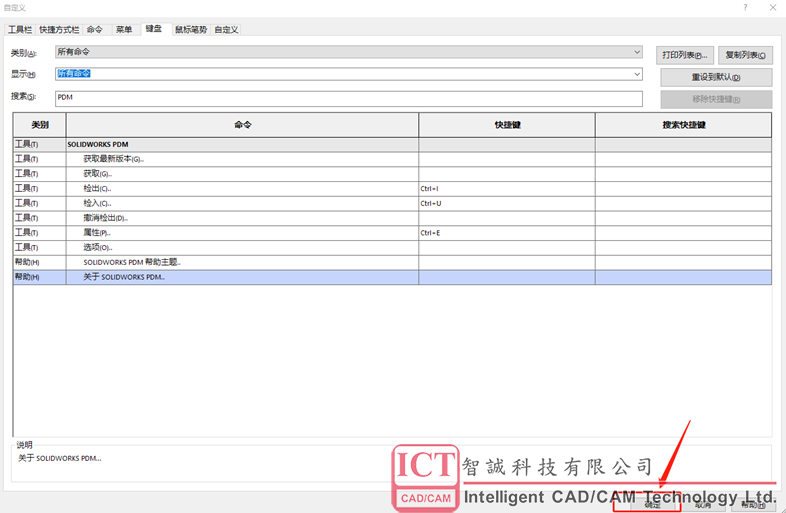

5、设置快捷键完成后,点击“确定”。用户即可直接采用SOLIDWORKS快捷键调用PDM常用菜单。
