SOLIDWORKS技术制图字体设置

日期：2023-08-24 17:11:36 发布者: 浏览次数：次

无论是在二维设计还是三维设计中，工程师常常碰到找不到字体的情况，此类情况分两种:使用Windows 字体库，如SOLIDWORKS；使用特殊字体格式文件，如AUTOCAD、Draftsight（ shx）
摘要：无论是在二维设计还是三维设计中，工程师常常碰到找不到字体的情况，此类情况分两种:
  • 使用Windows 字体库，如SOLIDWORKS
  • 使用特殊字体格式文件，如AUTOCAD、Draftsight（.shx）
其主要原因是该计算机上无相应字体格式，而产生这问题的主要原因：工程师根据个人偏好使用字体，如A工程师使用a字体，B工程师使用b字体，A和B设计交流时，A没b字体,B没a字体。除了给工程师造成困扰外，字体无标准，也对图纸交流产生困扰:
(选择题)字体：长仿宋体，两选项中一个是字母L，一个是数字一，请选出那个是数字一：
A.1
B.1
解决这一问题很简单，国家标准完美的解决这一问题，字母L是这样：l,数字一是这样：1。

a)SOLIDWORKS

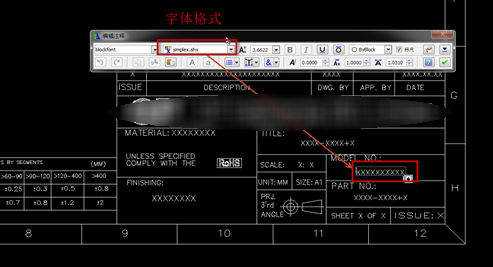

 b）Drafatsight

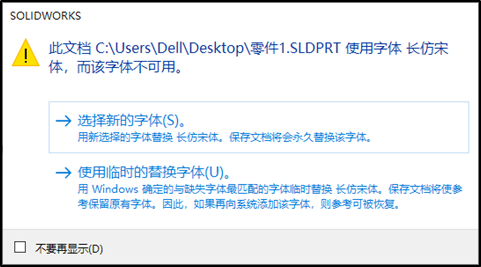

图一：设计过程中的找不到字体
温馨提示：
    此文章旨在以现行国家标准为基础，讨论使用何种字体制图更为合适，仅做参考。

1. 现行标准

关于《机械制图 字体》，在全国标准信息公共服务平台，可以查询到现行技术制图字体按照GB/T 14691-1993执行。

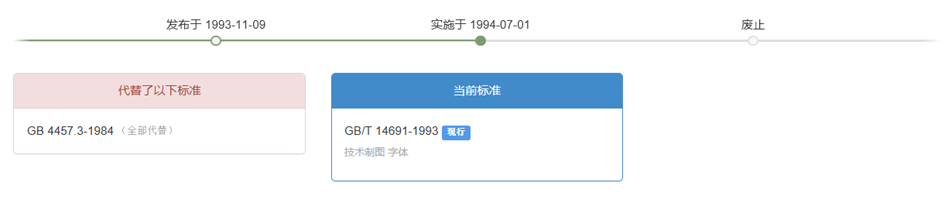

图二：《技术制图 字体》现行标准
原文链接：https://std.samr.gov.cn/gb/search/gbDetailed?id=71F772D788A0D3A7E05397BE0A0AB82A
采标情况：
    如果访问上述链接，可以看到采标情况：本标准等效采用ISO国际标准：ISO 3098-1:1974。
    采标情况是采纳标准情况的缩写，即GB/T 14691-1993 采纳了ISO 3098-1:1974相关标准的基础上制定。

2. 字母字体？

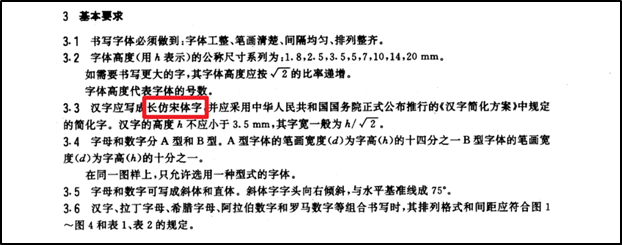

图三：GB/T 14691-1993的基本要求
如图所示，GB/T 14691-1993要求汉字字体为长仿宋体，对字体高、宽作出了说明，但未说明字母采用什么字体，第一节提到过GB/T 14691-1993的采纳情况，查询ISO 3098-1：1974标准也无相关字体指定，但查询到一款ISO 3098 相近的字体。

3. 字体效果

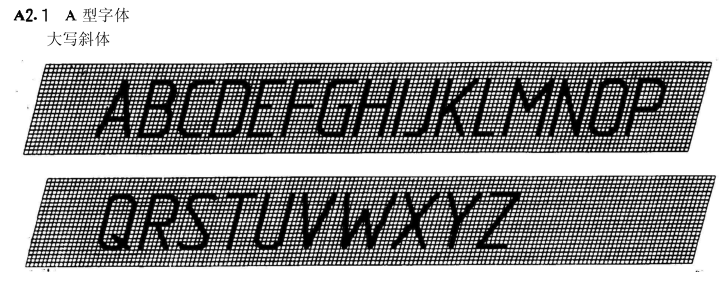

图四：GB/T 14691-1993中的图示
国家标准中，有这样一副图示，以下是字体表现：
ISO 92 g             ep            M5
                    E             Rh            K3
图一                       图二                 图三

参  照 采 用  ISO 3098
Part 5  特  殊  符  号
上述字体中：
  • 汉字采用：长仿宋体
  • 字母采用：ISO 3098 MN
注意：
    当我们仔细观察， Isomorm 3098 MN中的S、O和GB 14691-1993图例还是有差异的，所以并非严格意义上的符合国标（依照图例），仅做推荐。
ABCDEFGHIJKLMNOP
QRSTUVWXYZ		 abcdefghijklmnopq
rstuvwxyz

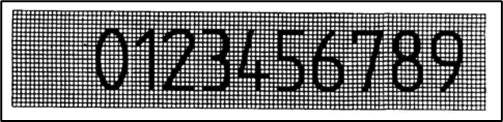

0123456789 0123456789

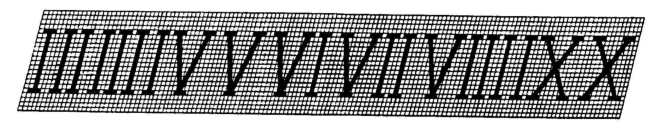

ⅠⅡⅢ ⅣⅤ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ

注意：
   经测试此款字体不支持希腊数字，此处使用的是宋体。
细心的朋友，这会儿肯定有问题了，Windows安装字体能解决SOLIDWORKS绘图字体的问题，那二维呢？
放心，小编主打的就是一步到“胃”，测试如下：

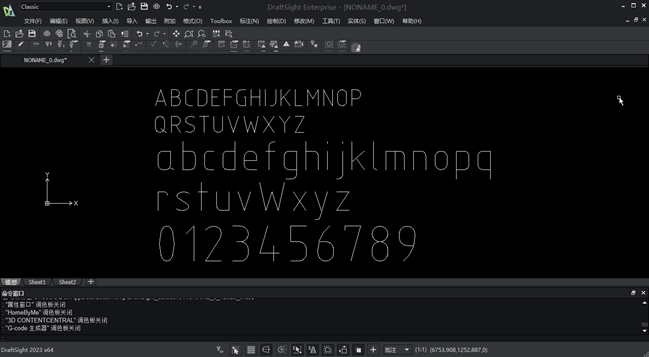

软件：DraftSight
字体：ISO3098B.SHX

效果

4. SOLIDWORKS实践应用

  我们对机械制图中字体的使用已经有了一定了解，但实践往往很难，比如，ISO 3098标准字体使用的是Isonorm，国外制图以英文为主，但国内制图还需要使用到中文。前者让建模软件，几乎没考虑此点，对字体内容（中文&西文）并不区分，希望官方能予以解决。

Word中的字体设置

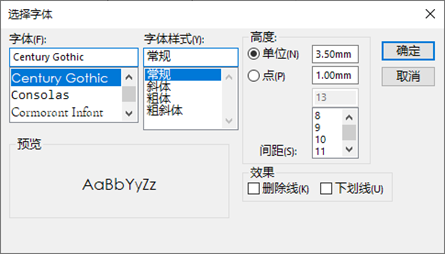

SOLIDWORKS的字体设置
对于类似技术要求，这样中英混用的场景来说，目前没有太好的办法，但好的是，SOLIDWORKS允许用户对不同类别对象可以分别设置相应字体，在使用时，注意字体的缺陷（如尽量不使用希腊数字等，如确有使用，找合适字体替换）。

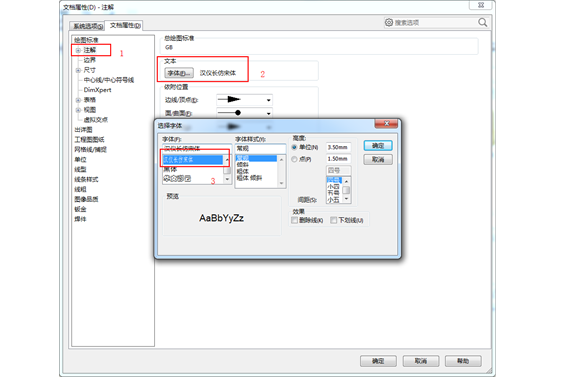

SOLIDWORKS可对不同类别对象分别设置字体
建议：除类似注解—注释，这样中英混用的情形外，其他类别均以Isonorm字体，好处很简单：提高图纸易读性

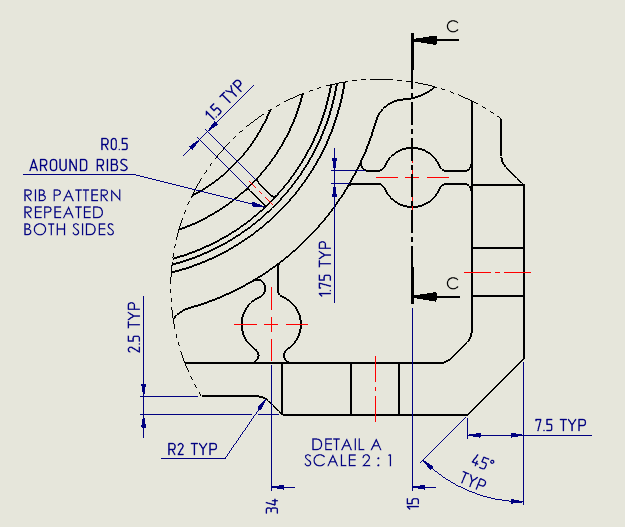

 国标推荐字体：长仿宋体  工程师常用的字体：汉仪长仿宋

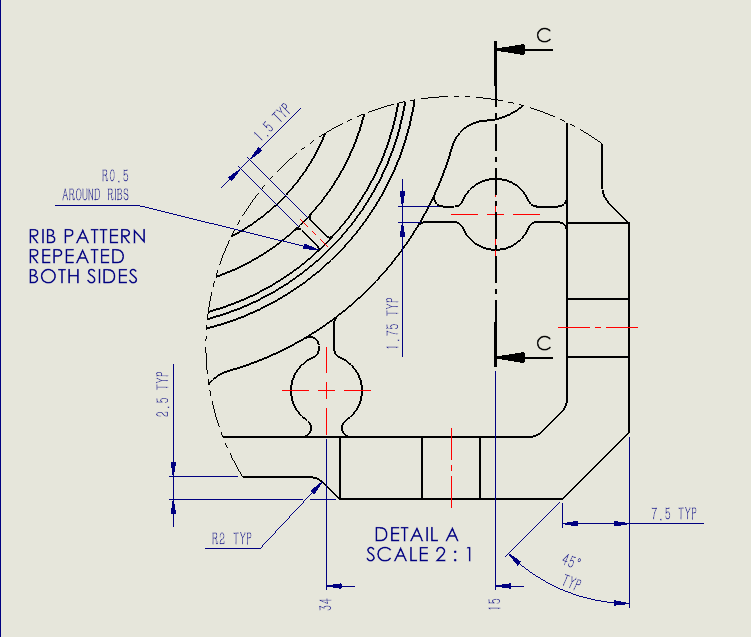

字体：Isonorm

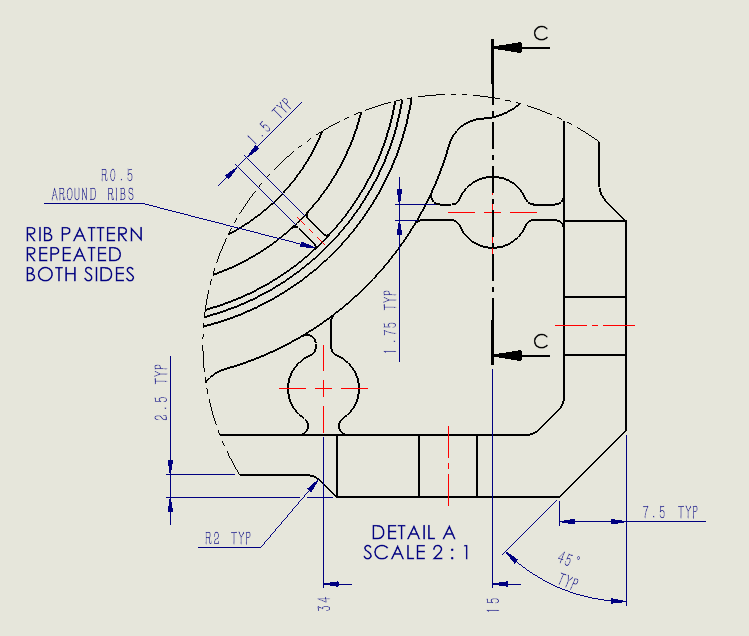

同样的视图，同样的尺寸，同样的字体大小，那幅图尺寸更清晰？

5. 总结

   统一字体标准有以下优势：
  • 设计过程中：减少找不到字体的困扰
  • 图纸使用中：建立识图共识（如小写A是表示为a,还是a）
   字体不影响设计本身，但影响设计后续图纸的使用，企业应该需要达成共识，这种共识不一定按照GB执行，也有可能针对外贸订单，按甲方所在地区（或者要求）标准制图，对照相应标准，找到与之匹配的字体，形成一种规范，提高图纸辨识度，方便图纸的交流沟通。
