SOLIDWORKS系列表工程图显示
日期：2022-06-02 10:17:19 发布者: 智诚科技ICT 浏览次数：次

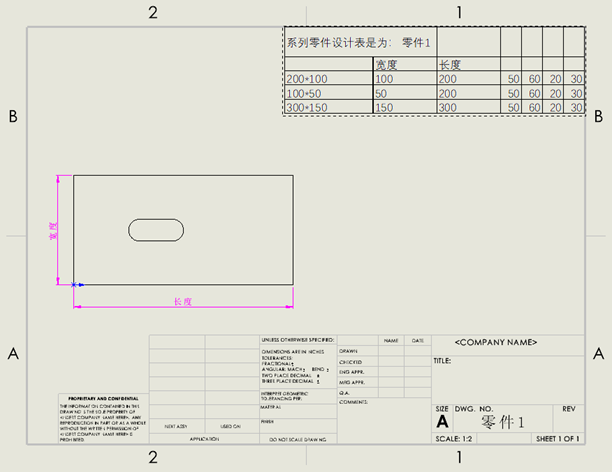

如何在工程图中制作系列零件的工程图？
如何在工程图中制作系列零件的工程图？

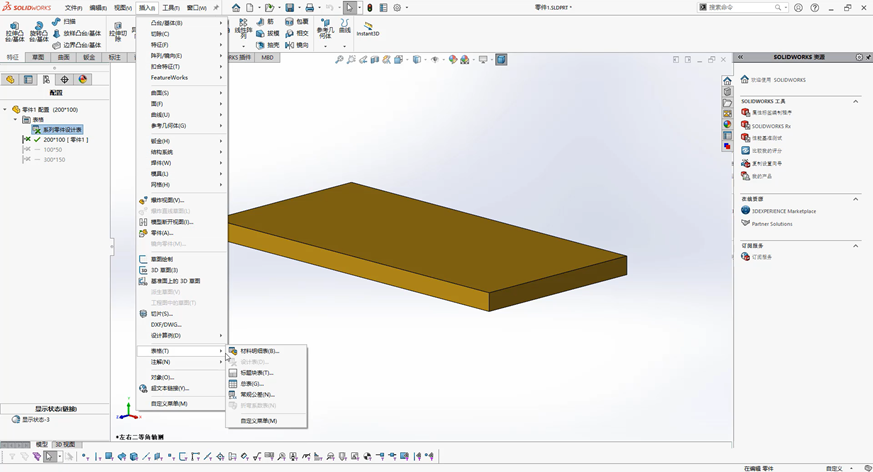

1.1 首先我们需要制作一个带有配置的零件，并插入【设计表】

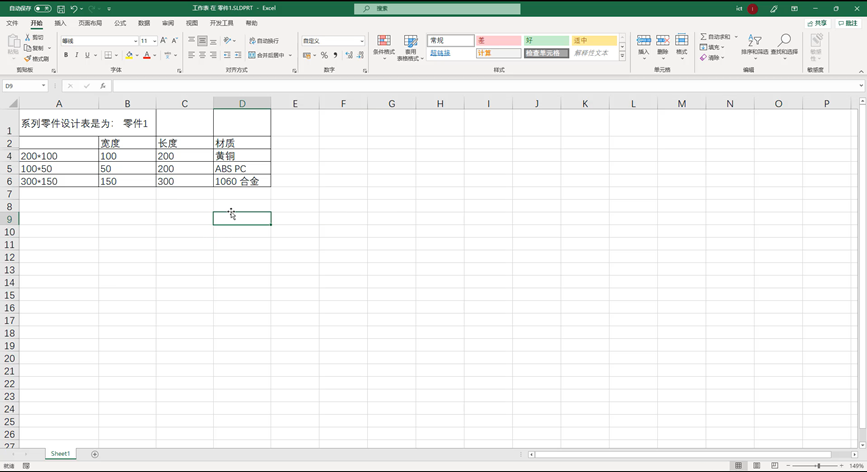

1.2 修改设计表数据，创建产品规格系列及对应的尺寸信息，并美化表格

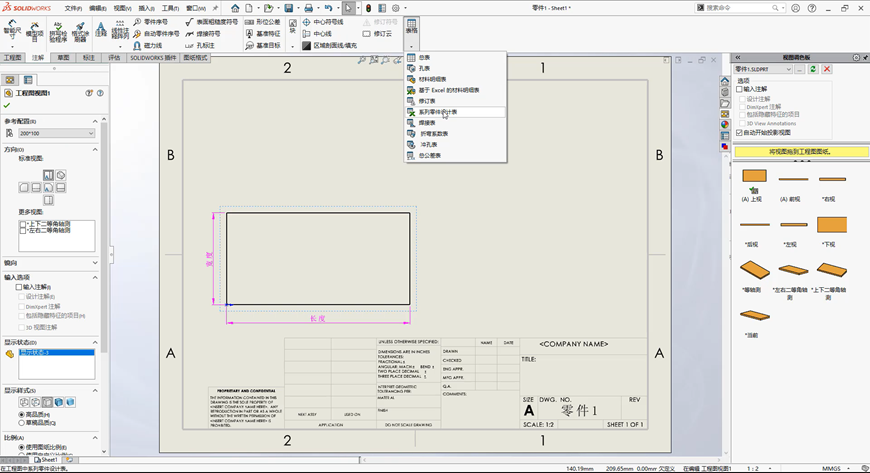

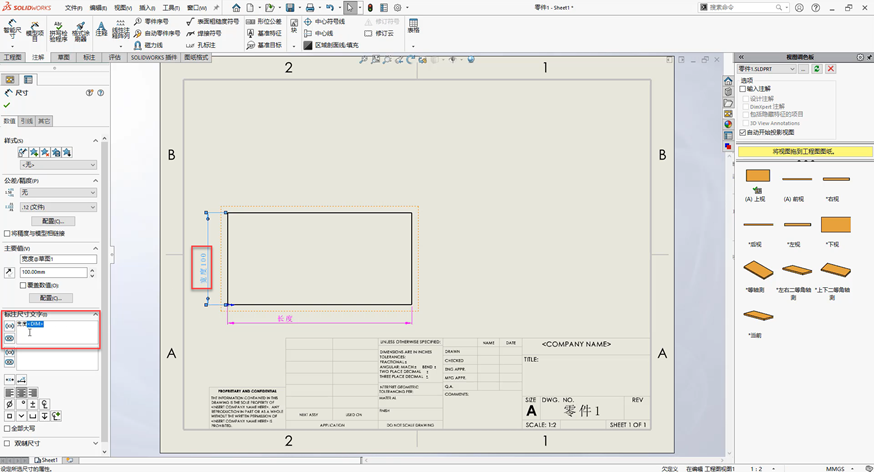

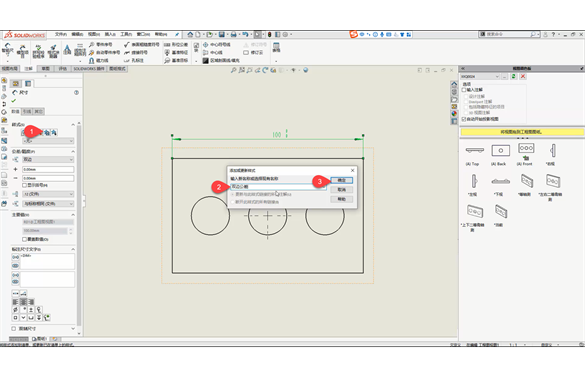

1.3 在工程图中调整尺寸信息显示并选择视图插入系列零件设计表
1.4 消除系列表中的空白行，打开零件中的配置表，调整显示区域
如何在工程图中制作系列零件的工程图？
1.1 首先我们需要制作一个带有配置的零件，并插入【设计表】
1.2 修改设计表数据，创建产品规格系列及对应的尺寸信息，并美化表格

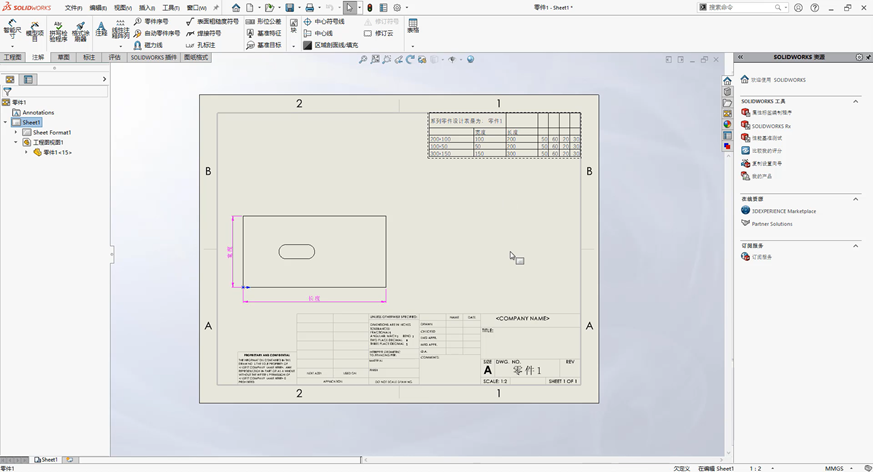

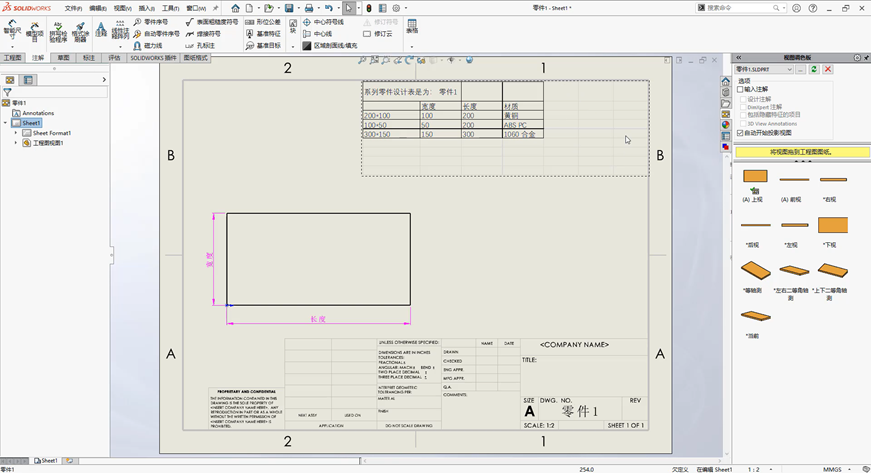

1.3 在工程图中调整尺寸信息显示并选择视图插入系列零件设计表

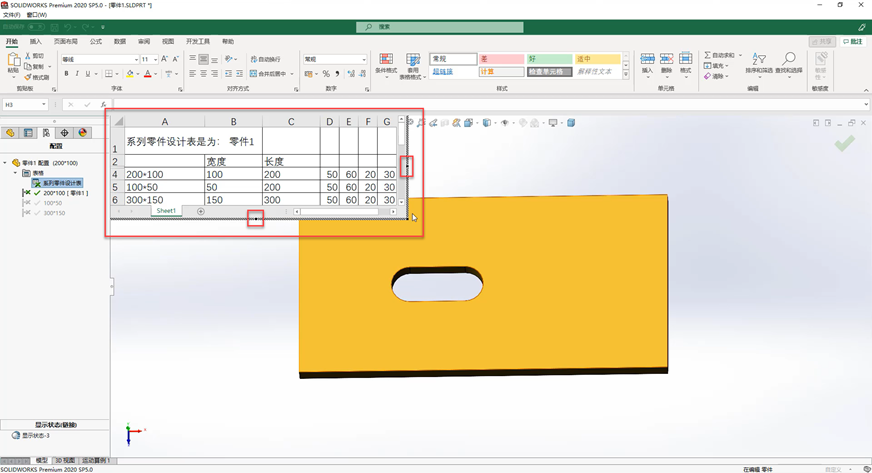

1.4 消除系列表中的空白行，打开零件中的配置表，调整显示区域
