SOLIDWORKS包覆的使用方法

SOLIDWORKS包覆是将草图轮廓闭合到面上，包覆特征会将草图包裹到平面或非平面，可从圆柱、圆锥或拉伸的模型生成一平面。也可以选择平面轮廓来添加多个闭合的样条曲线草图。包覆特征支持轮廓选择和草图再用。将以将包覆特征投影至多个面上。包覆的草图只可以包含多个闭合轮廓。不能从包含任何开放性轮廓的草图生成包覆特征。这次将以包覆字体遇到的问题进行详解。

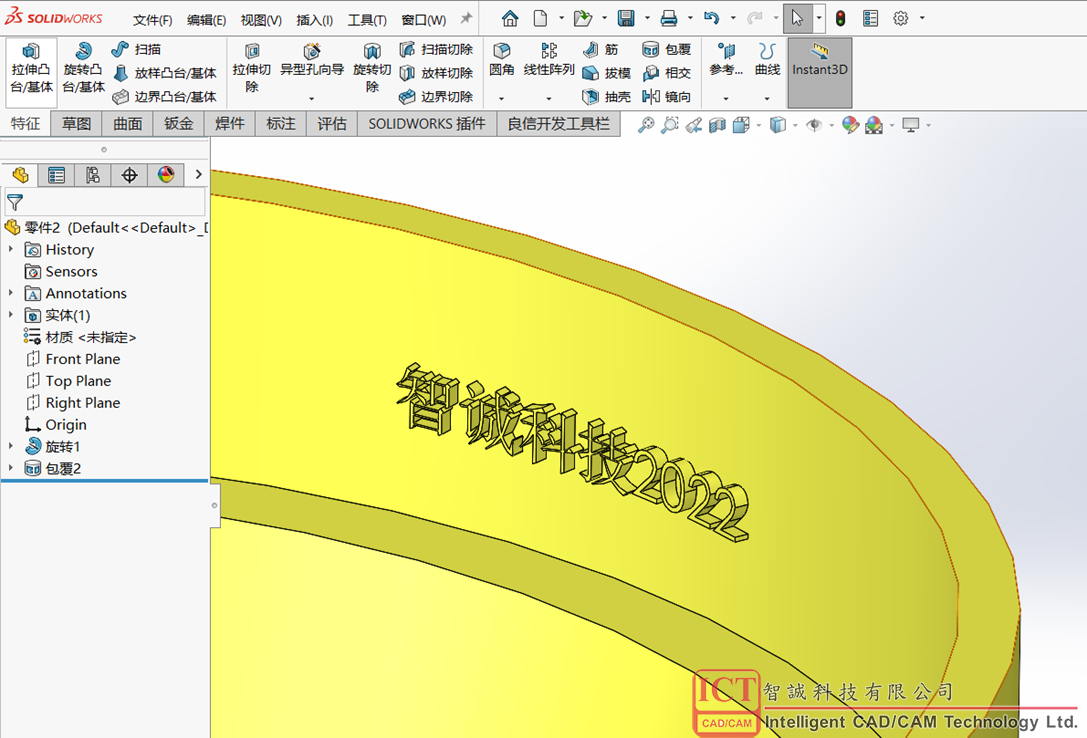

一、正常的包覆字体流程
a) 新建字体草图；

b） 寻找包覆命令；

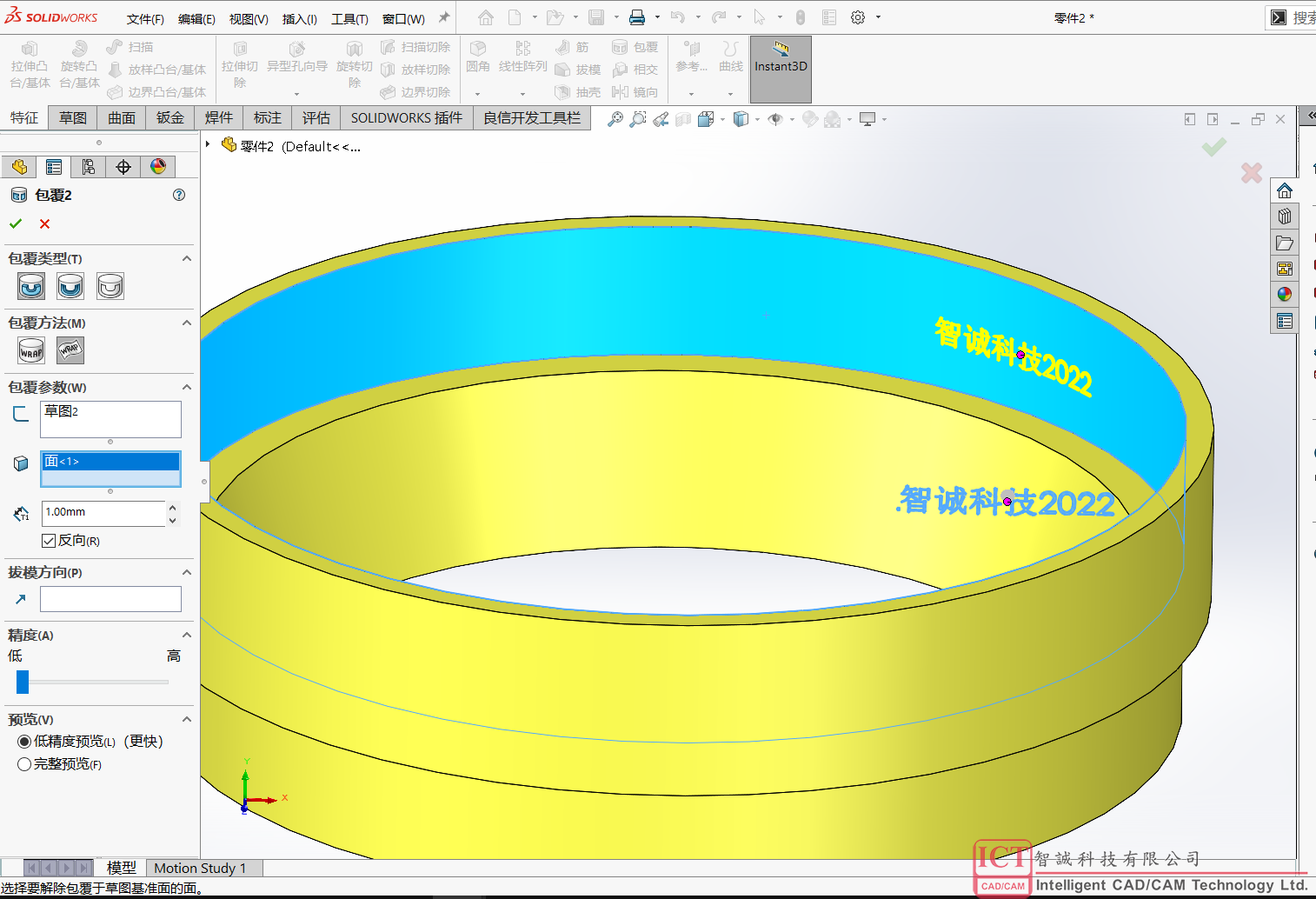

c） 进入包覆命令栏进行设置；

d） 确认完成包覆

二、字体包覆异常，无法包覆，草图提示包覆特征不能从交叉或开环轮廓生成，这两种情况。
1. 文字笔画交叉
   i.   草图提示包覆特征不能从交叉或开环轮廓生成
   ii.  进入草图放大查看字体，发现交叉笔画
   iii. 右键字体进行字体打散操作，即可完成文字转化成曲线草图，可以进行任意修改
   iv. 草图字体打散如下图所示
   v.  解散以后可以鼠标拖动顶点，添加几何关系等，使交叉部分分离
   vi. 接下来就可以正常包覆了
2. 字体多层嵌套，类似 国 回 之类的字体
   i.   草图进行检查草图合法性提示：
   ii.  进行字体打散处理
   iii. 字体打散后，使用拉伸切除命令逐个选取轮廓进行拉伸
   iv. 最终效果与包覆蚀刻相同
