SOLIDWORKS卡顿问题—模型文档方面 —封套解读篇

系列文章：

• SOLIDWORKS卡顿问题解决方案—其它常见方面
• SOLIDWORKS卡顿问题—模型文档方面 —SpeedPak解读篇
• SOLIDWORKS卡顿问题—模型文档方面 —封套解读篇
• SOLIDWORKS预览模型全部边线,导致SOLIDWORKS操作卡顿解决方法
• SOLIDWORKS卡顿问题解决方案-模型文档方面

一、什么是SOLIDWORKS 封套模式：
封套是一种特殊装配体零部件，封套有两个主要功能：将封套用作参考零部件和选择工具；注意：1、封套在诸如材料明细表和质量属性之类的中会被忽略;
2、如果您复制、镜像或阵列封套，生成的新零部件也将是一个封套;
3、以下图标在设计树中标示出封套零部件类型：

二、主要功能
（一）作为参考零部件的封套
添加不属于装配体的零部件并将它们制成封套，这可以帮助您预想怎样调整功能性装配体零部件的大小和位置；例如：假设您正在设计用作打印机电路板的子装配体；

您可以将打印机的底部外壳作为封套插入，在设计电路板装配体时引用；外壳不会在电路板装配体的材料明细表中出现，也会排除在质量属性外；

备注：封套的默认显示颜色是透明的浅蓝色

（二）封套作为选择工具
可以使用封套快速更改装配体零部件的可见性或者为其他编辑操作（如压缩、复制和删除）选择零部件；例如：在该生产线装配体中添加了一个封套，表示工作人员在生产线上工作时站的位置；

您可使用封套帮助确保该工作人员有足够的工作空间，并使用封套选择工具展示完全在封套内部的零部件；

备注：您可以在单独的零件文档中创建封套，并将它插入装配体或者在装配体关联中创建封套，封套零部件都必须是实体（不能是抽壳）。

三、生成装配体封套
您可以：①、在插入零部件时创建封套；②、通过零部件创建封套

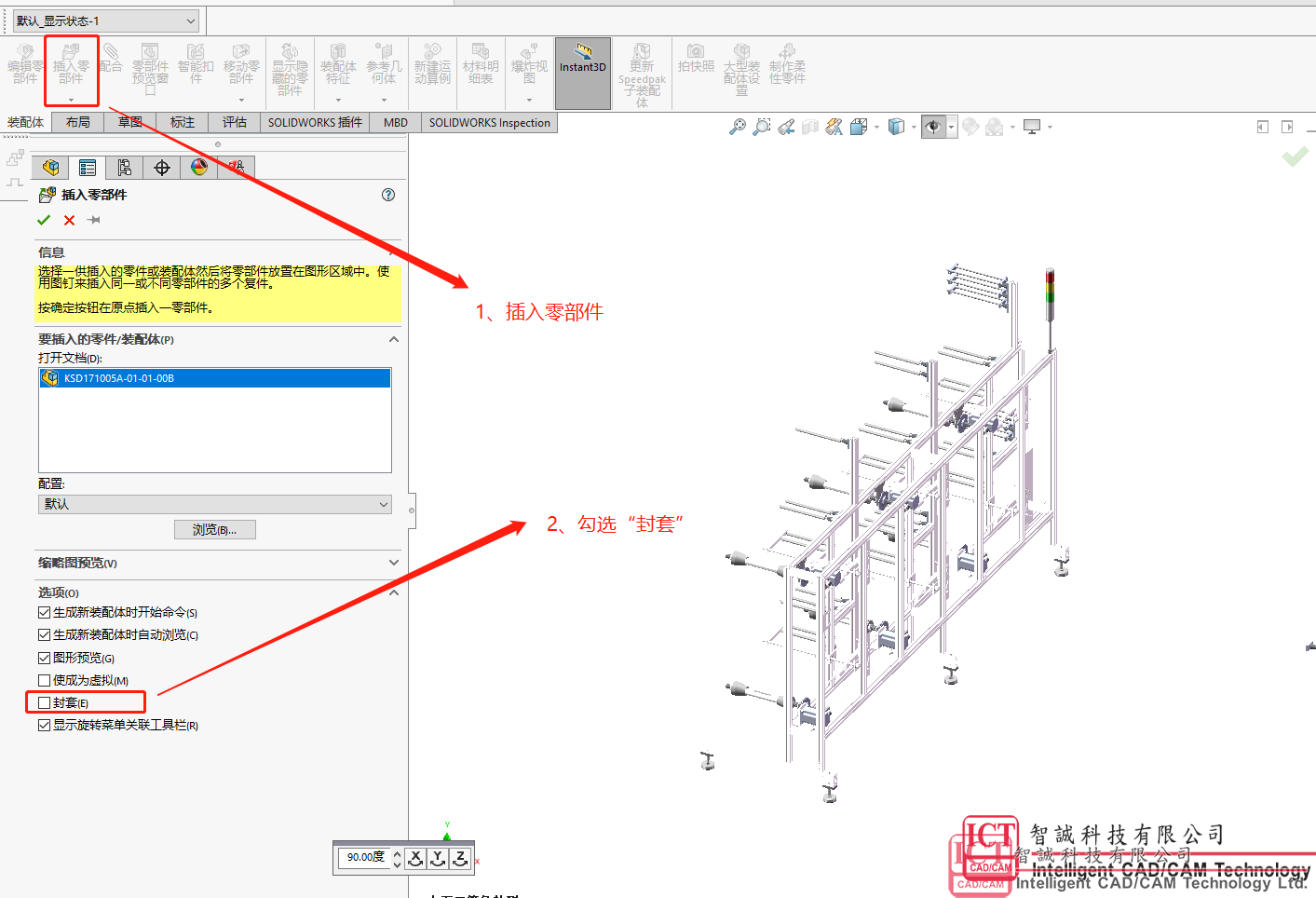

（一）在插入零部件时创建封套
在将零部件插入装配体时，可以将其指定为封套
1、插入的零件/装配体时，属性选项下方，选择封套；

2、图形区域中，零部件将变成透明的蓝色，在设计树中，封套零部件显示：

或封套装配体显示：

（二）通过零部件创建封套
在装配体层次内的任何零部件可以随时更改为封套，或者反向更改

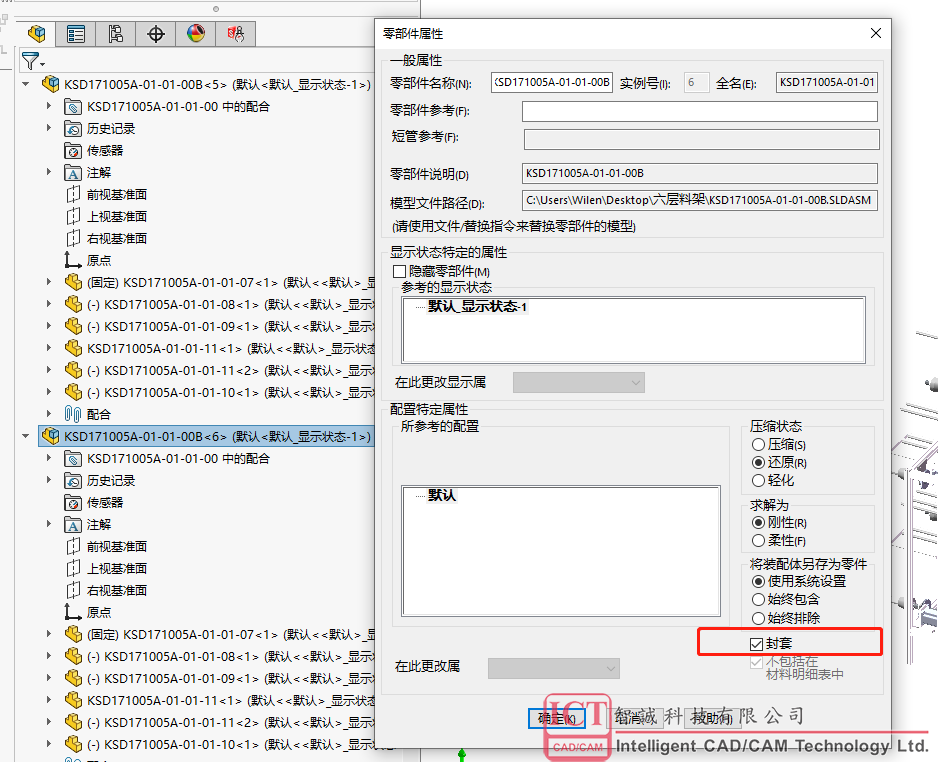

1、在装配体中，选中零部件或子装，并单击零部件属性

2、选择“封套”，单击确定；

（三）将封套更改为常规零部件
1、计树中右键单击封套，然后单击零部件属性

2、右下角清除“封套”，如上图；

四、将封套用作选择工具

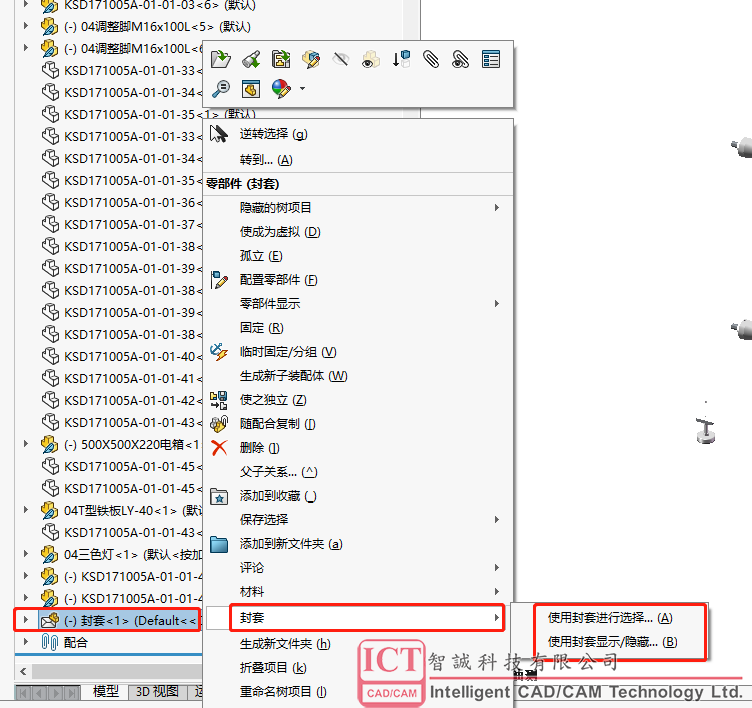

注意：选择工具仅提供用于通过零件创建的封套，并且仅限于顶层装配体中；装配体中，右键单击封套，单击以下一项：

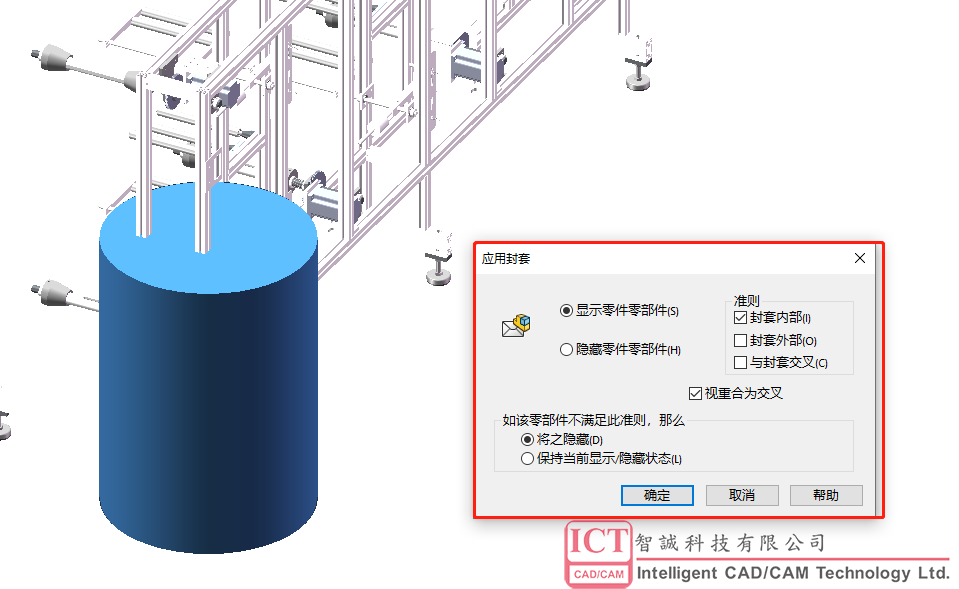

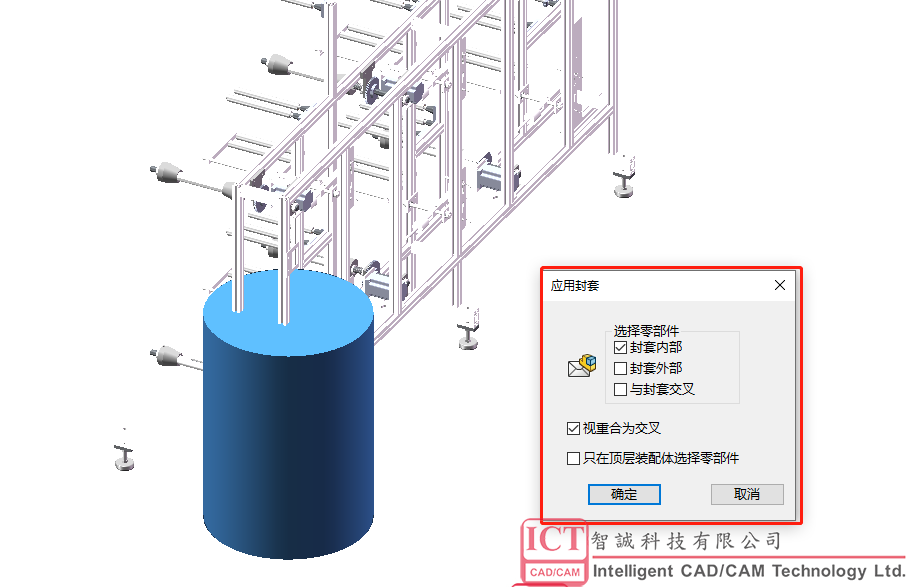

（一）、“应用封套”对话框 - 选择

1、选择零部件

		视重合为交叉
		已清除	已选择
封套 内部	选择完全在封套内部的零部件，包括内部与封套相触的零部件； 要排除与封套相触的零部件，选择视重合为交叉；
封套 外部	选择完全在封套外部的零部件，包括外部与封套相触的零部件； 要排除与封套相触的零部件，选择视重合为交叉；
与封套交叉	选择交叉封套边界的零部件，与封套相触但不交叉的零部件除外； 要包括与封套接触但不交叉的零部件，选择视重合为交叉

2、“只在顶层装配体选择零部件”选项：指定如何处理子装配体

（二）“应用封套”对话框 - 显示或隐藏

1、显示/隐藏选项

五、封套发布程序
封套发布程序工具将顶层装配体中的零部件作为封套发布到子装配体中，我们可以便捷的在子装配体中，将发布的封套用作参考零部件完成设计（Top-Down（自顶向下））；发布后的封套零部件就是从顶层设计中传递过来的设计数据，封套零部件将从顶层装配体继承更改。例如：

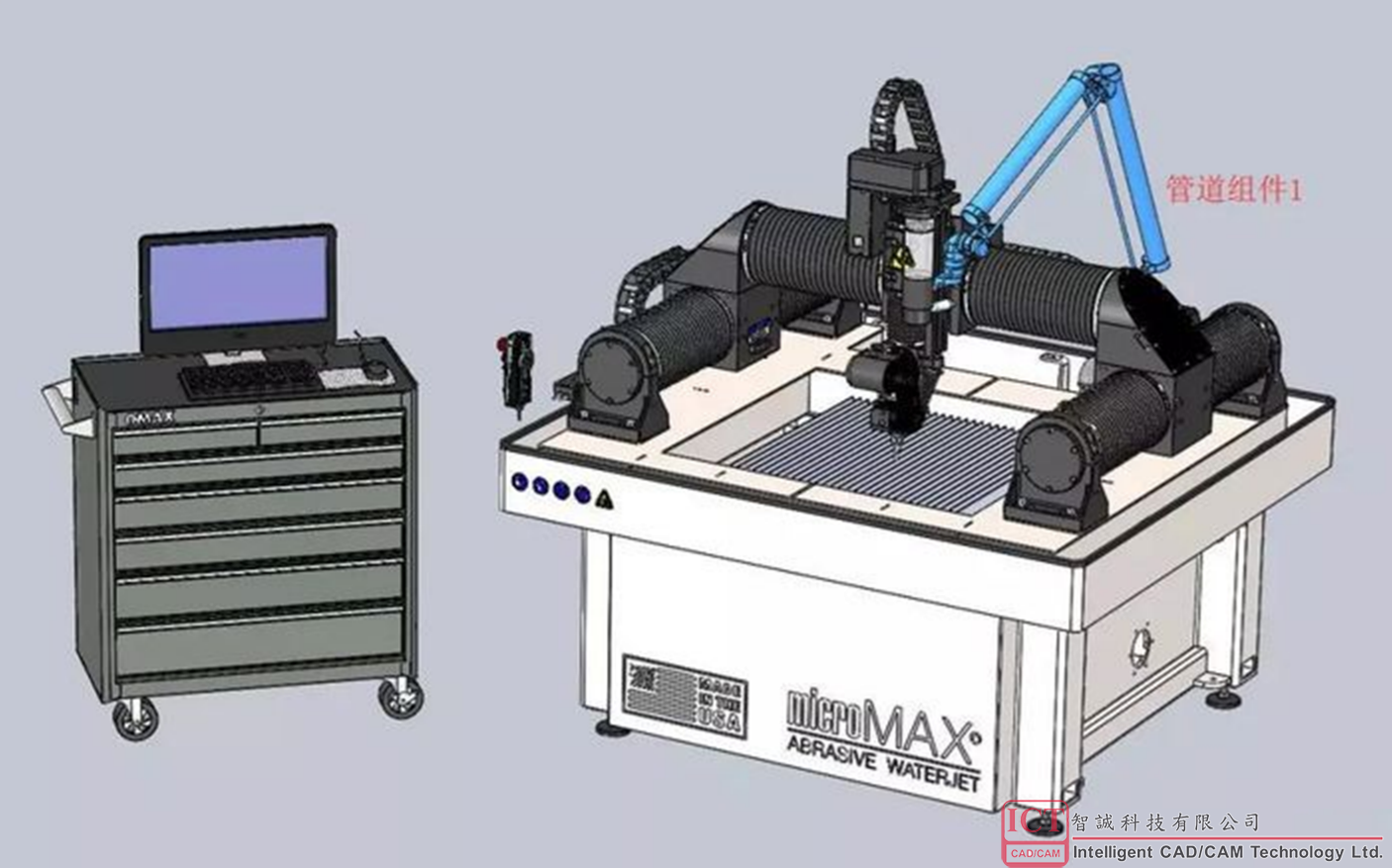

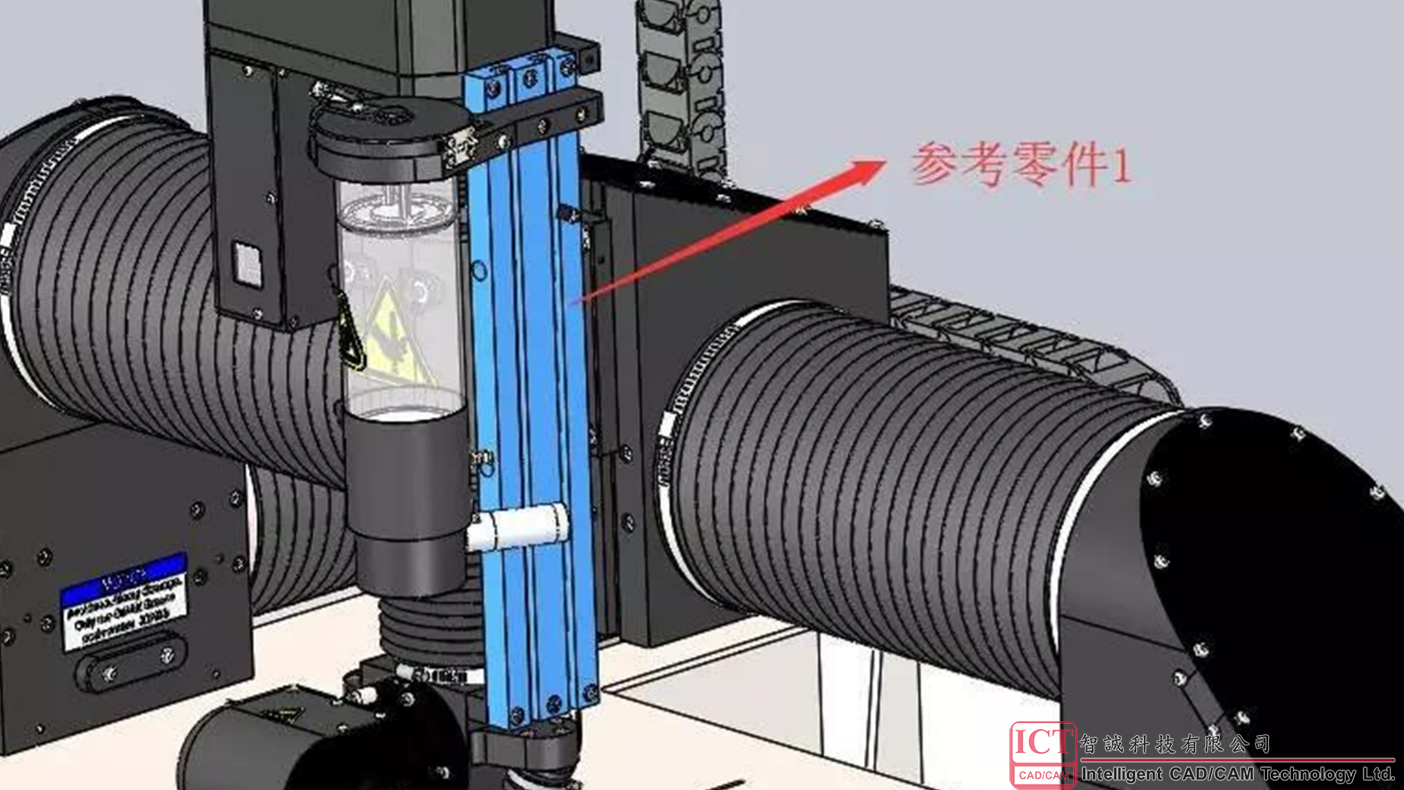

1、设计师在设计如图所示的“管道组件1”的时候，需要参考零件1和安装座来完成设计；

2、原有方法需要在顶层装配体层级做关联设计，或者在子装配体里面做重复零件；顶层装配体零部件数量多，操作效率比较低，操作等待时间会比较长；使用封套发布程序的功能，可以把参考零部件以封套的形式发布到子装配体；

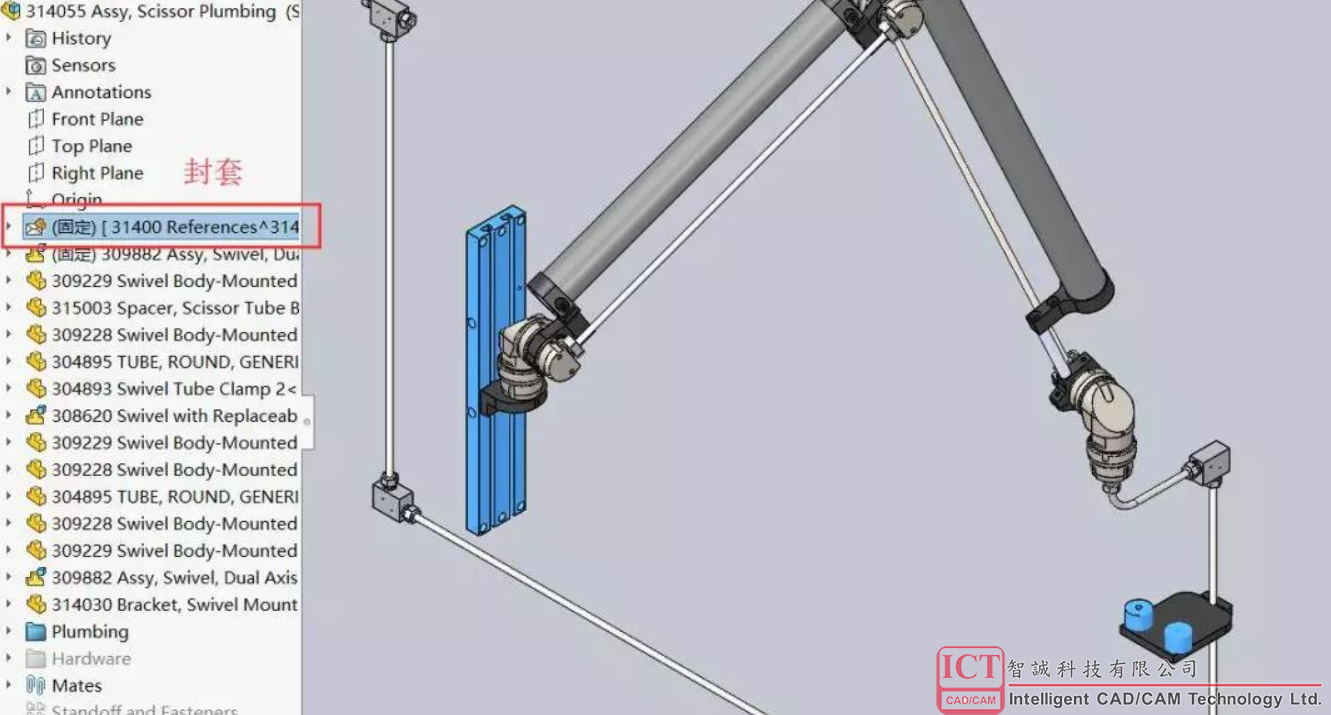

3、打开目标子装配，显示封套零部件，可以完成装配、参考设计等；封套零部件不影响装配的BOM表格信息，当顶层装配体发生更改时，发布的封套零部件会承继更改；

利用这个方法，可以把Top-Down设计中顶层的设计意图，如已有装配体，模型空间等，通过封套发布程序工具，把设计数据传递到子装配体中，零部件比常用的草图、基准面、参数等等包含更多的信息，更有利于传递设计意图。

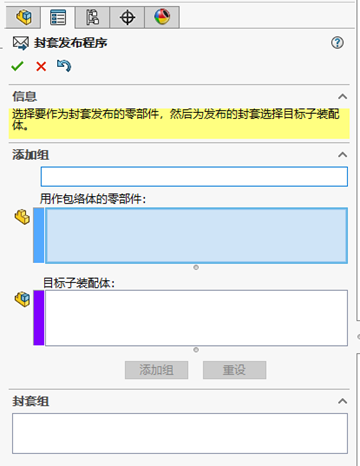

4、封套发布程序 PropertyManager

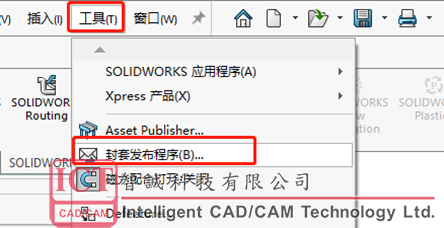

（1）若要使用，“工具—封套发布程序  ”；
（2）如果没有可用封套发布程序，请检查外部参考系统选项：
① 单击工具—选项—系统选项—外部参考；
② 在装配体下，选择：
允许创建模型的外部参考/为参考零部件类型选择任何零部件/为在以下上下文中选择顶层装配体

（3）添加组/编辑组

	添加或编辑封套组	列出组名称
	用作封套的零部件	指定要包括在封套中的零部件 柔性子装配体不能是封套零部件
	目标子装配体	指定要发布封套的子装配体，发布的封套将创建父装配体的外部参考，您不能选择以下子装配体作为目标： ●  作为不同封套组的目标的子装配体 对于包含子装配多个实例的装配体，您只能使用其中一个实例作为目标子装配体。 ●  作为封套中零部件的子装配体
	添加组	添加封套组
	重置	重置 PropertyManager 字段
	完成	将更改保存到封套组

六、其他；

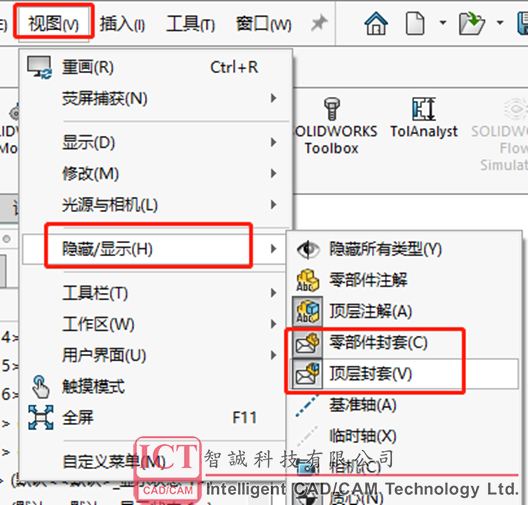

（一）查看封套：1、单击“视图—隐藏/显示”；2、选择选项：

	查看零部件封套	显示属于顶层装配体中的零部件的封套
	查看顶层封套	显示属于顶层装配体的封套

（二）更改封套外观

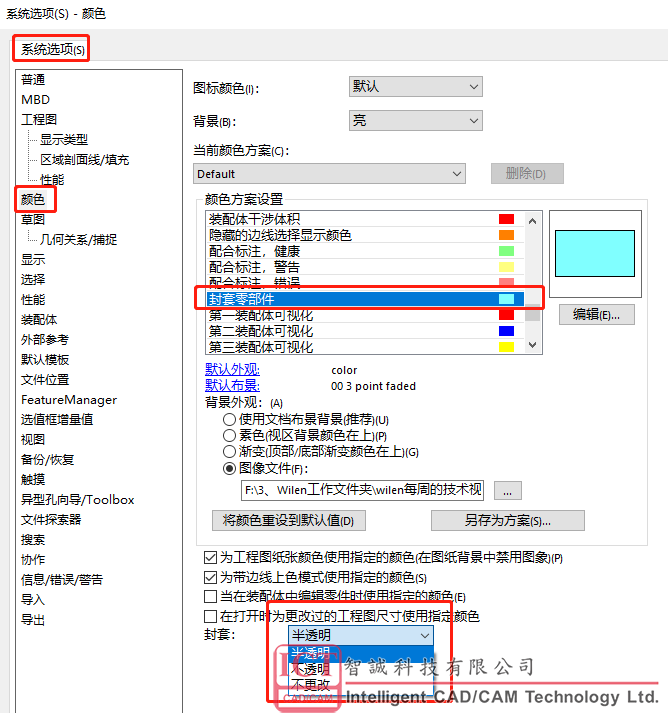

封套的默认显示颜色是透明的浅蓝色， 在“系统选项”中，您可以调整封套的颜色和透明度；
要调整颜色和透明度：

1、单击“选项—颜色—封套零部件”；

2、单击编辑选择一个新颜色，然后单击确定；

（三）以轻化或只读状态载入封套

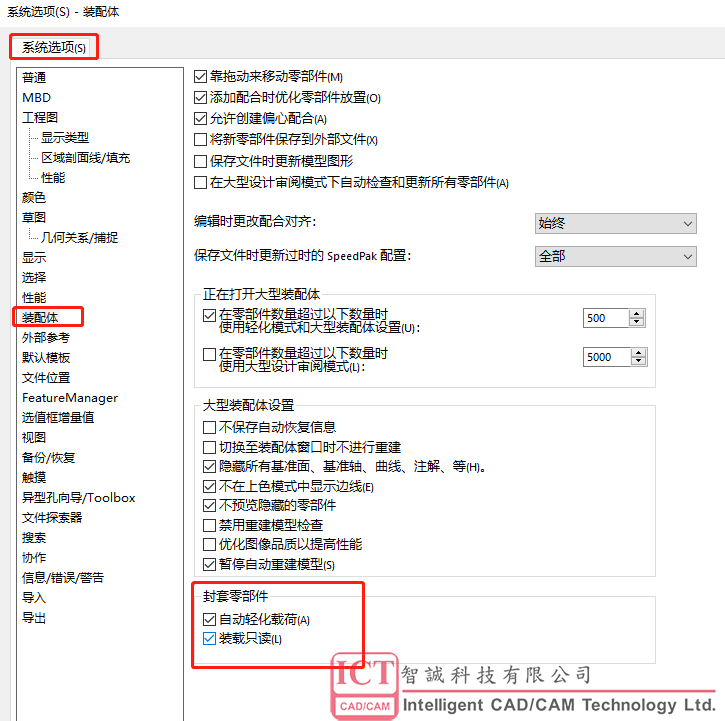

默认打开装配体时，封套零部件会和其它零部件以同一模式载入，可将系统选项设置为自动将封套载入为轻化或只读（或者两者）；要以轻化或只读状态载入封套（上右图）：

1、单击“选项-装配体”；

2、在封套下，选择一项或两项：
