在这篇文章里,我将使用SOLIDWORKS软件来创建一个简易的“A Whisker Away”(一部动画电影,中文名为“恶作剧之星”)的猫咪面具。

在这篇文章里,我将使用SOLIDWORKS软件来创建一个简易的“A Whisker Away”(一部动画电影,中文名为“恶作剧之星”)的猫咪面具。

1. 猫咪口罩的形状

2. 猫咪口罩的详情


1. 猫咪口罩的形状。

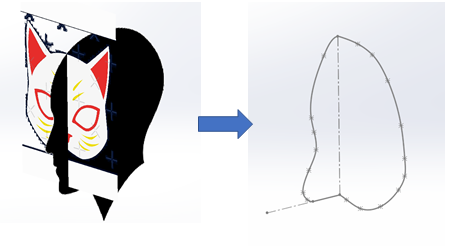

首先,使用SOLIDWORKS草图将正视图和侧视图分别放置在前平面和右平面上。然后,在前平面和右平面上打开新的草图,画出蒙版的轮廓。

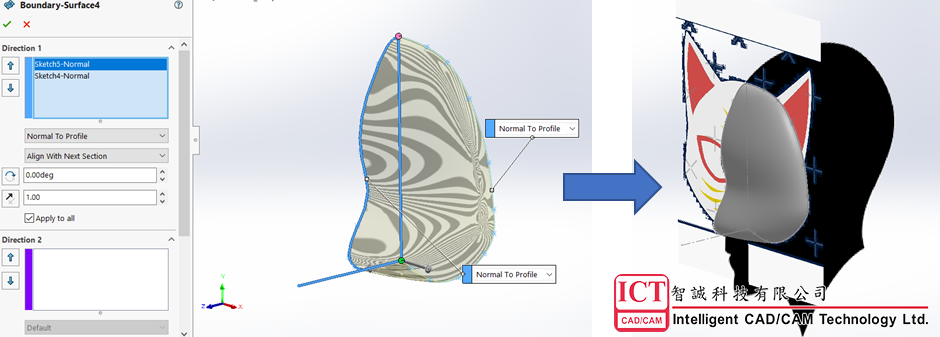

使用曲面工具-“边界曲面”在草图之间创建曲面。您可以在起点约束和终点约束上添加“法线到纵断面”。

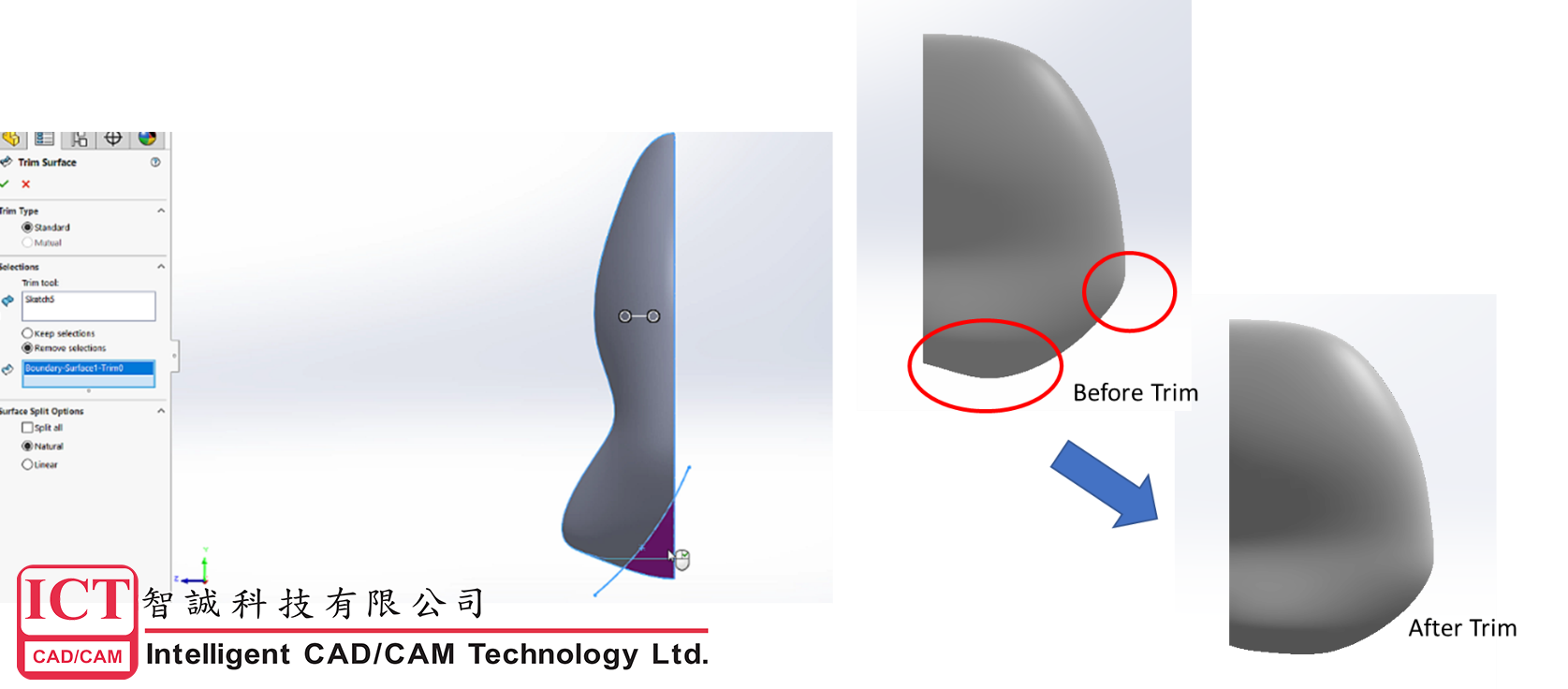

您可能需要调整猫咪面具的形状。可以使用曲面选项卡中的修剪曲面工具。例如,您想要调整蒙版的侧视图。可以在右平面上打开新草图,然后使用样条曲线工具指示需要修剪的位置。然后,使用修剪曲面工具。

(类型:标准,修剪工具:草图,移除选择>选择要移除的曲面)。

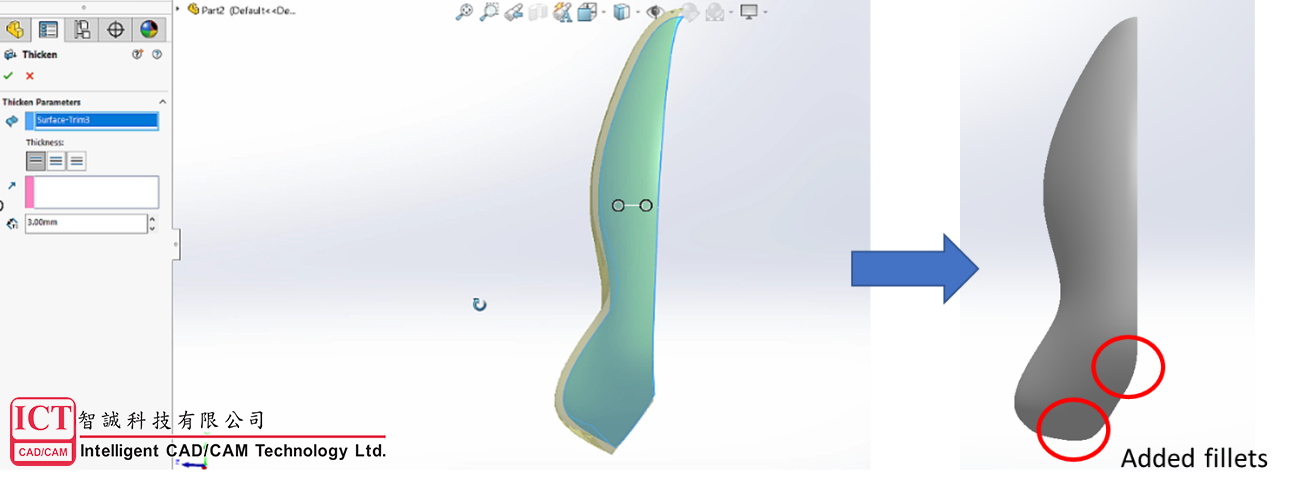

使用“加厚”功能来增加表面的厚度。然后,使用圆角来平滑蒙版的边缘。

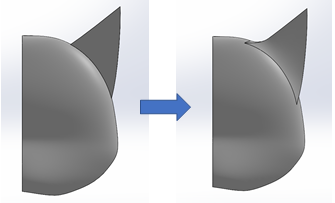

然后,你就可以开始制作面膜的耳朵了。首先,在前平面上打开一个新的草图,画出耳朵的轮廓。然后,使用拉伸凸柱拉伸草图。然后,使用移动实体将耳朵移动到合适的位置,并使用组合特征将脸和耳朵合并为一个实体。最后,添加圆角并使用删除面工具来平滑过渡

在耳朵和脸部之间。

2.猫咪口罩详情。

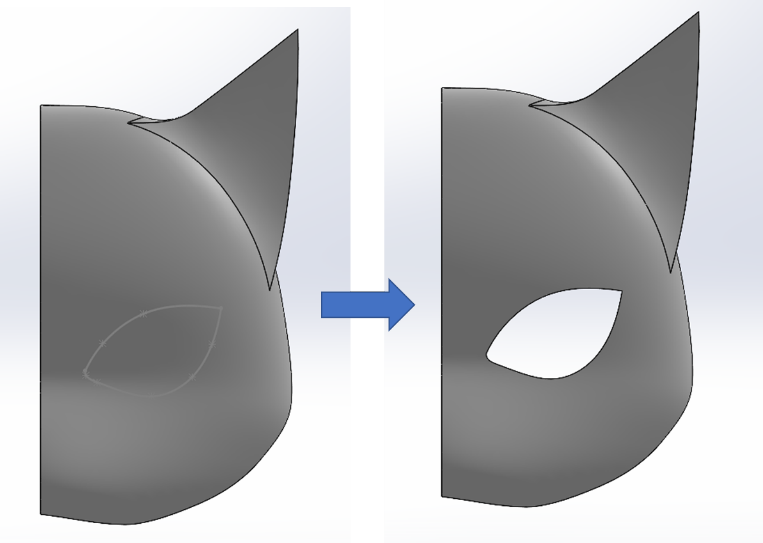

首先,在前面的平面上打开一个新的草图,画出眼睛的轮廓,然后使用挤出切割来切割眼睛的形状。

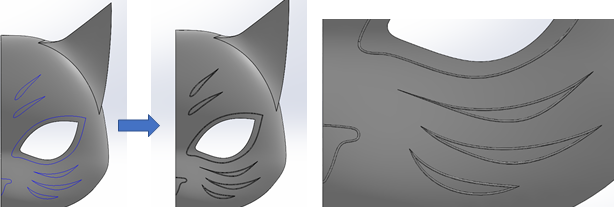

有两种方法可以在面具上制作其他细节。您可以使用分割线特征将草图投影到蒙版面上。面罩的面将被分割,这样您可以在面上应用不同的外观。

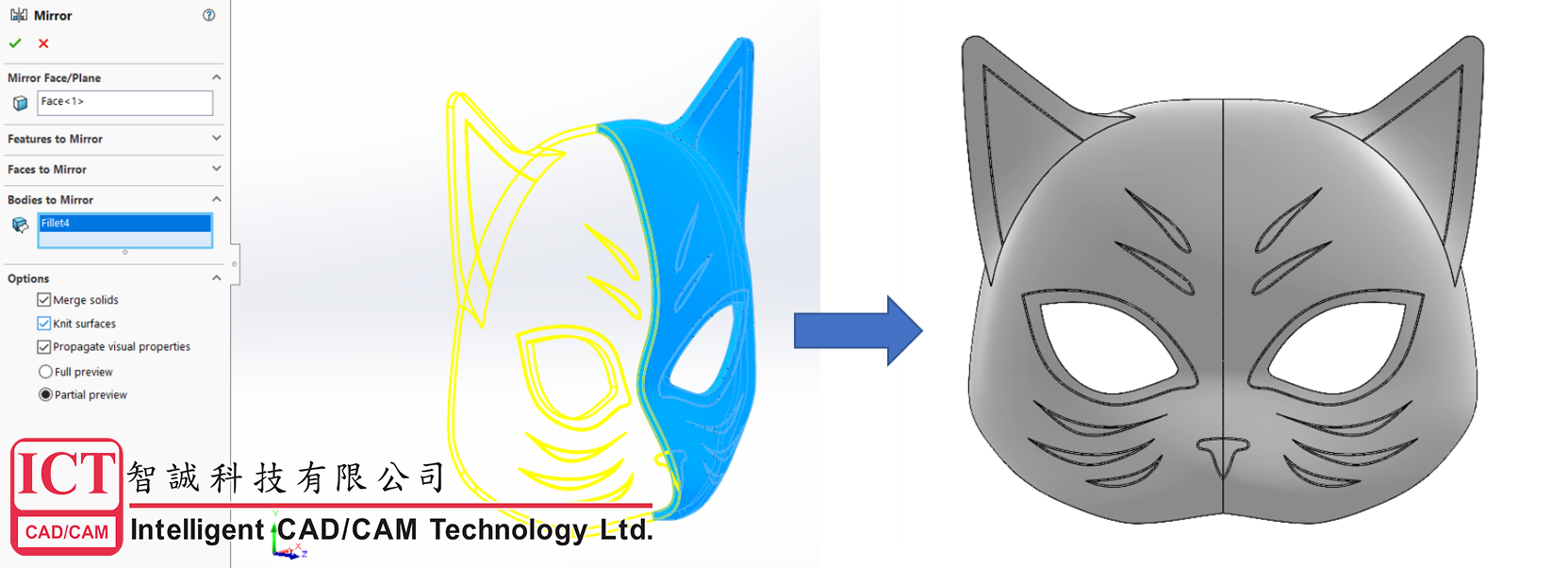

第二种方法是利用投影曲线特征将草图投影到蒙版面上。遮罩上的草图将用作扫掠特征的路径。然后,使用扫掠功能将细节转换为3D。对猫耳重复相同的步骤。最后,使用镜像功能(记住使用Body to Mirror选项卡)来获得完整的猫咪面具。猫咪面具做好了。
