探索SOLIDWORKS 2024亮点新功能！打造更智能,更快速,协同工作的体验

SOLIDWORKS 2024的新增功能,让您可以创建杰出的设计，并将这些杰出的设计将融入产品体验中。为了帮您简化和加快由概念到成品的产品开发流程，SOLIDWORKS 2024涵盖全新的用户驱动型增强功能，致力于帮您实现更智能、更快速地与您的团队和外部合作伙伴协同工作。 SOLIDWORKS 的每个版本都致力于改进您的工作流程，使您常用的工具尽可能快速高效地运作。此外，SOLIDWORKS 2024可以通过量身定制的解决方案扩展您的工具集，并使您能够通过 Cloud Services 轻松将您的设计数据连接到基于云的3DEXPERIENCE平台。 SOLIDWORKS桌面版CAD与Cloud Services相结合，可让您与任何人共享和标注 3D 设计，安全地存储和访问设计，以及正式地管理设计更改。Cloud Services 可以消除与传统的设计共享与协作工具相关的摩擦，简化日常任务，从而帮助您专注于设计。对于数据管理、共享和协作方面的新可能，不妨让我们探索一下 SOLIDWORKS 2024 提供的设计强化方面的新亮点。 SOLIDWORKS能让您更高效地对模型进行简化处理，通过即时将装配体插入相关零件来强化装配体的功能，以及在注释和表格中纳入可自定义属性的度量单位，从而帮您分担工作。

SOLIDWORKS 2024用户体验

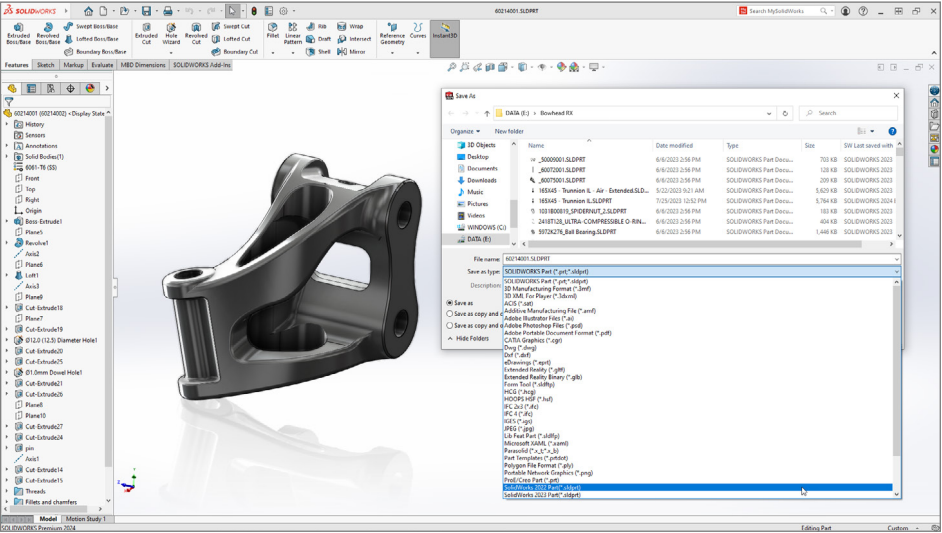

先前版本的兼容性

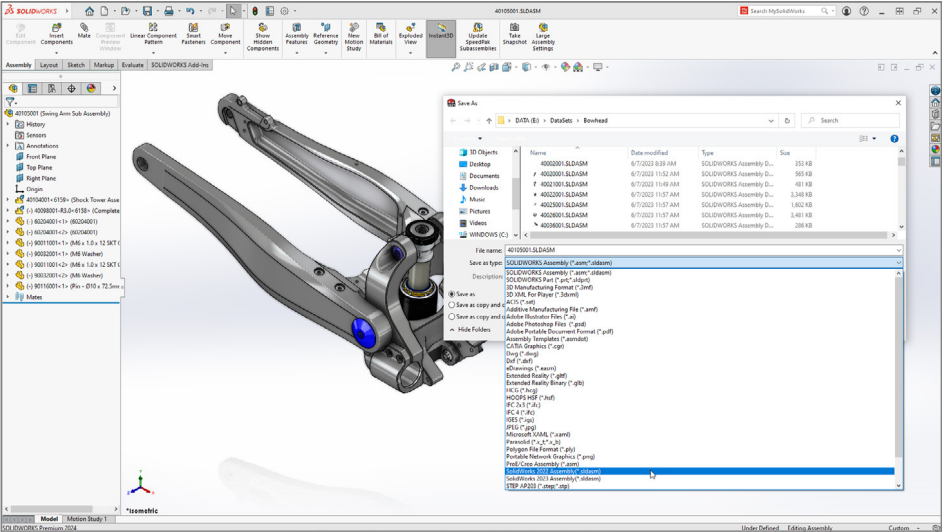

将文件另存为先前版本，即可与使用旧版本 SOLIDWORKS 的任何人进行协作。将零件、装配体和工程图保存为最新版本之前最多两年的 SOLIDWORKS 版本。
SOLIDWORKS 2024零件和特征功能 异型孔向导

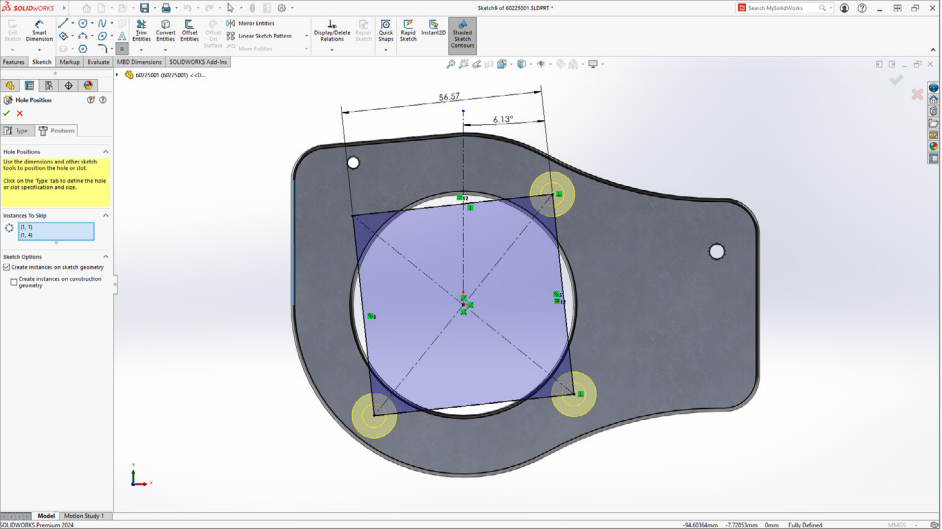

“异型孔向导”工具提供新的选项来选择自动打孔的几何体的端点位 置，助您加快打孔速度。您还可以使用几何草图实体（如直线、方 形、槽口和样条曲线）作为打孔定位的引导。将鼠标悬停在实体 上，然后单击即可在这些草图实体上定位孔。 从装配体生成多实体零件

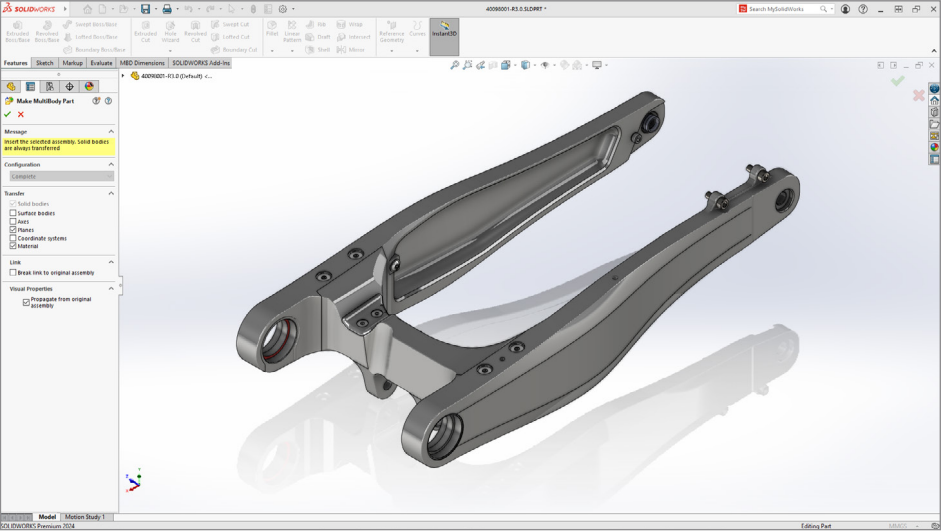

借助制作多实体零件工具，您可以将整个装配体转换为链接到父特 征装配体的独立、单一的多实体零件。父特征装配体将反映您在链 接的多实体零件中生成的所有特征。下游平台应用程序也支持这些 功能，这让您可以对多实体零件执行材料移除等装配后操作。 双向线性阵列

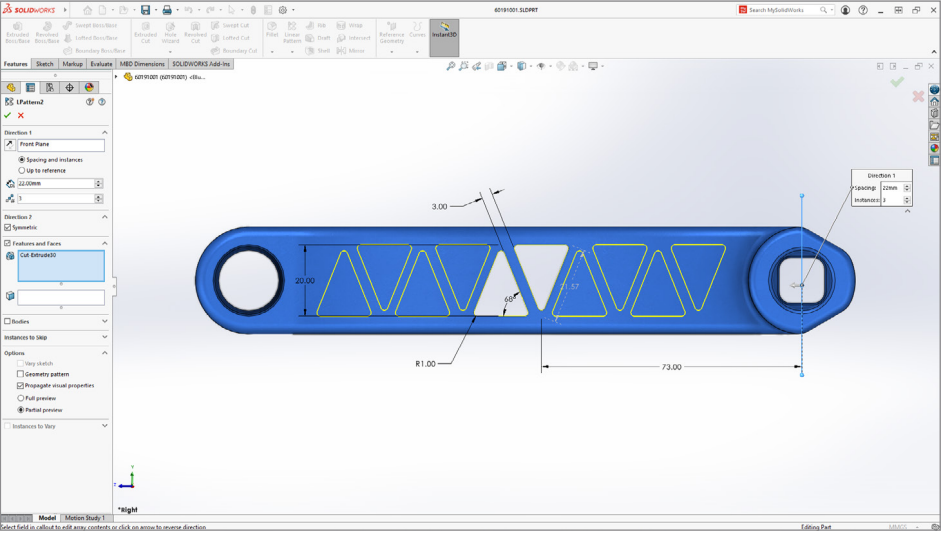

使用新的对称选项，单击一次即可创建双向线性阵列。如此一来，在 创建线性阵列可以创建双向线性阵列，可以更加灵活。这样就无需定 义线性阵列的第二个方向，从而加速双向线性阵列的创建。它还可以 保证两个方向都是对称的，且在阵列中具有相同数量的实例。

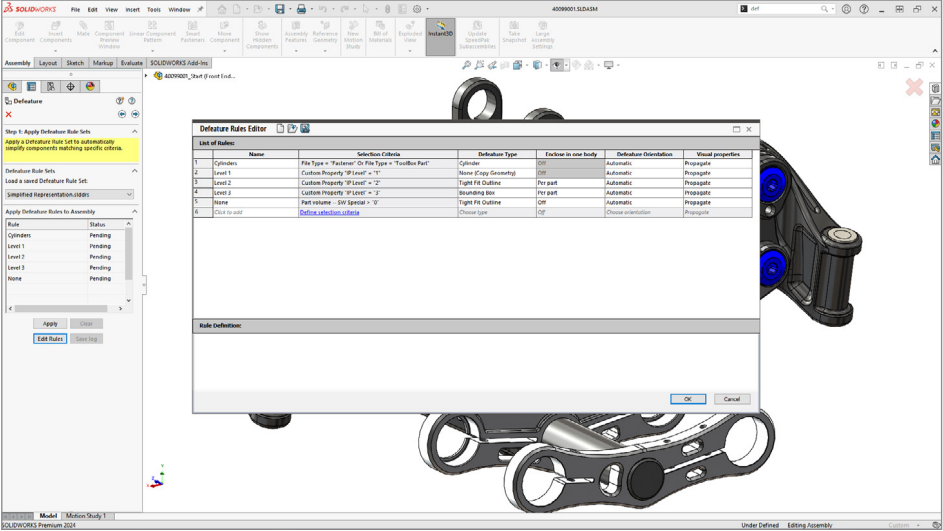

SOLIDWORKS 2024装配体功能 Defeature 规则集
通过减少步骤简化您的设计，从而提高性能并保护您的知识产权。 使用可基于自定义属性、质量属性和文件名等准则的规则，通过 Defeature Silhouette 方法来简化模型。 修复线性或圆周阵列中遗失的参考

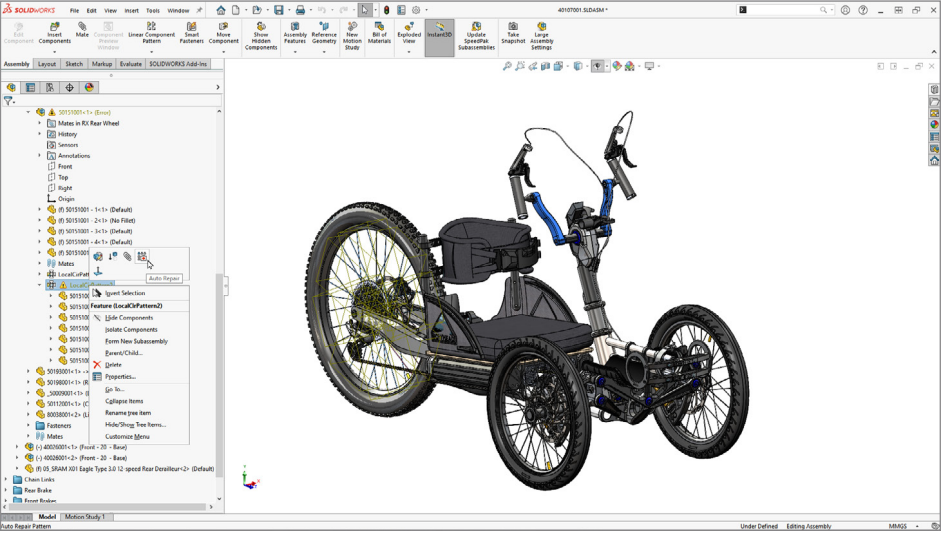

由于 SOLIDWORKS 现在可以自动查找适当的替代参考（如有）， 因此可以减少修复线性和圆周零部件阵列中遗失参考的时间。 配合参考与配合参考的自动修复
让零部件装配体一步到位。在将零部件与现有配合参考配合时，让用户在可能的配合参考解决方案之间进行选择，从而使之更加 精确。现在，在创建配合参考时，您可以在名称匹配时选择“仅创建配合”，从而仅在配合参考名称相同时才创建配合参考。
改进了同轴心和平行配合自动修复功能，为识别替换实体增添了更多的配合规则选项。
更多功能触手可及：

• 采用新的建模工作流程，能够关联性地将装配体插入零件中。由于装配体现在是零件，您可以对其应用所有零件特征。您还可 以在材料明细表中显示单个零件来代替装配体。
• 创建一个自定义属性，使您不仅可以自动显示值，还可以在注释和表格中显示度量单位，如长度、质量以及角度。

  SOLIDWORKS 能够智能化地即时创建草图尺寸，改进工程图 中链尺寸的共线尺寸标注，以及访问 Toolbox 中的新零部件， 从而提升工作效率。

SOLIDWORKS 2024工程图和出详功能

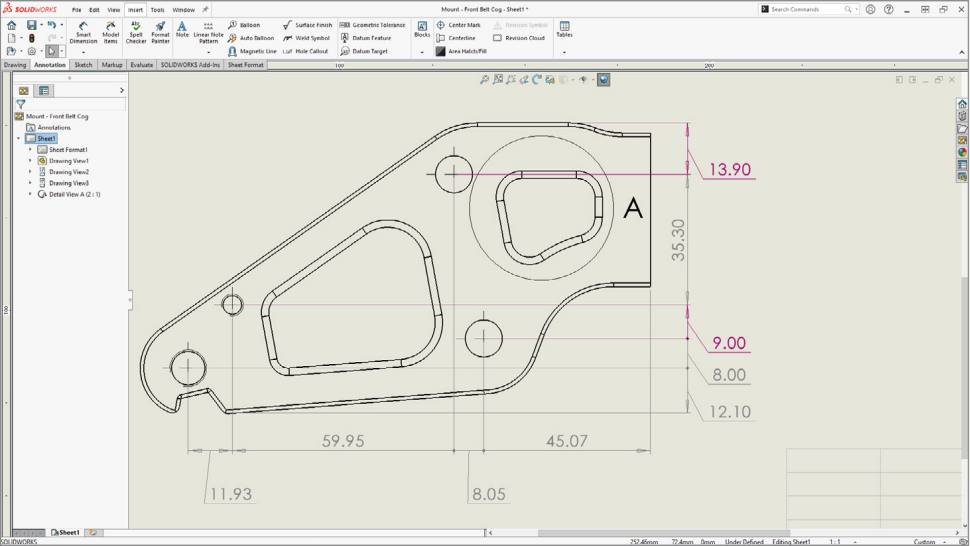

覆盖的尺寸
通过以不同于您所选的颜色显示覆盖的尺寸，更深入地了解工程图 上被覆盖的尺寸。 保持连续尺寸

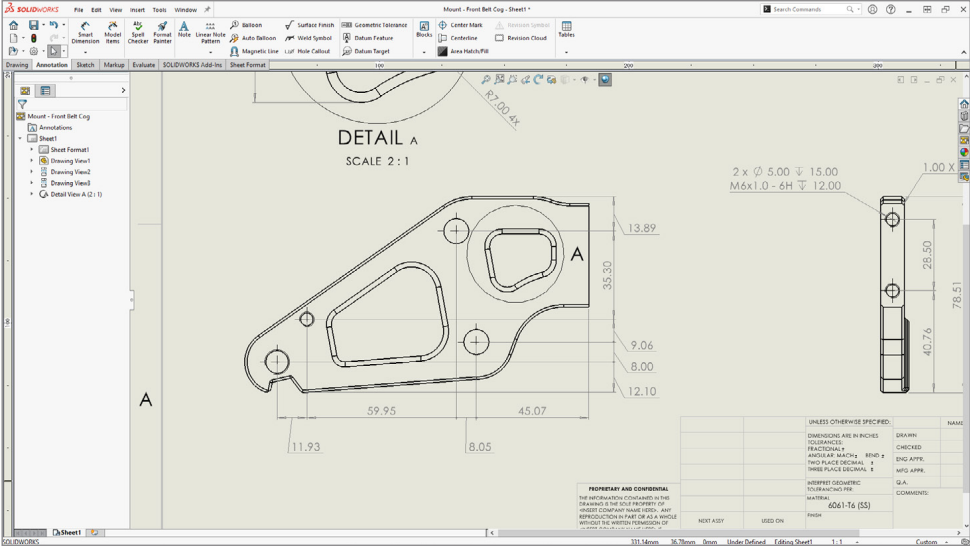

通过对连续尺寸使用共线尺寸标注来提升工程图的出详图速度，并 通过遵循 ISO/ANSI 尺寸标注标准行为来避免过于密集。确保连续 尺寸保持共线，即使空间有限。当尺寸文字和箭头重叠时，您可以 选择最适合的选项。 重新附加悬空尺寸

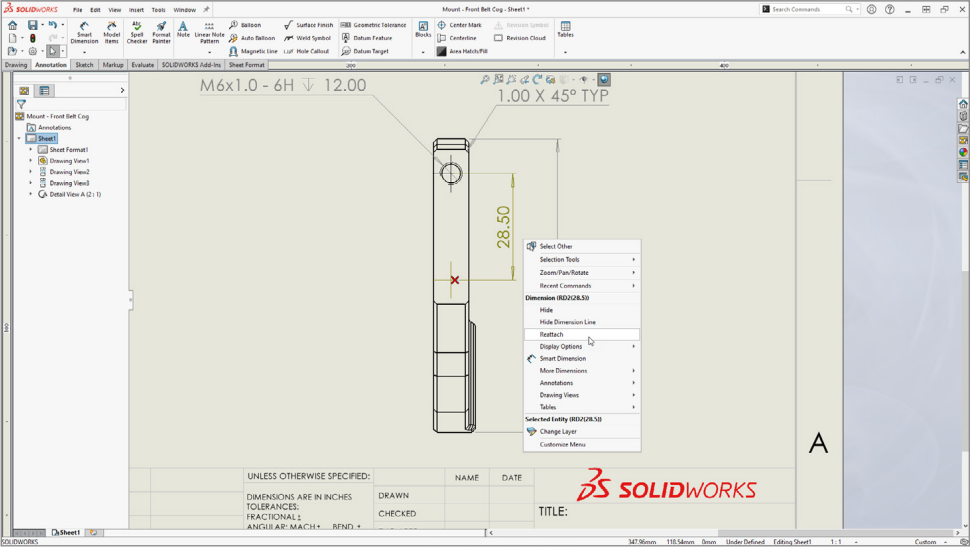

通过对重新附加悬空尺寸进行改进，加快出详图速度。对于所有尺 寸（包括悬空尺寸），均可单击右键使用名为“重新附加”的新选 项。这可以为重新附加悬空的尺寸提供更精确的工作流程。

SOLIDWORKS 2024钣金功能 槽口延伸
加快包含凸舌和槽口特征的钣金零件的设计速度。现在，无论怎样 将零件的其他实体添加到装配体中，槽口都将扩充到装配体中凸舌 零件的所有实例。 凸舌和槽口

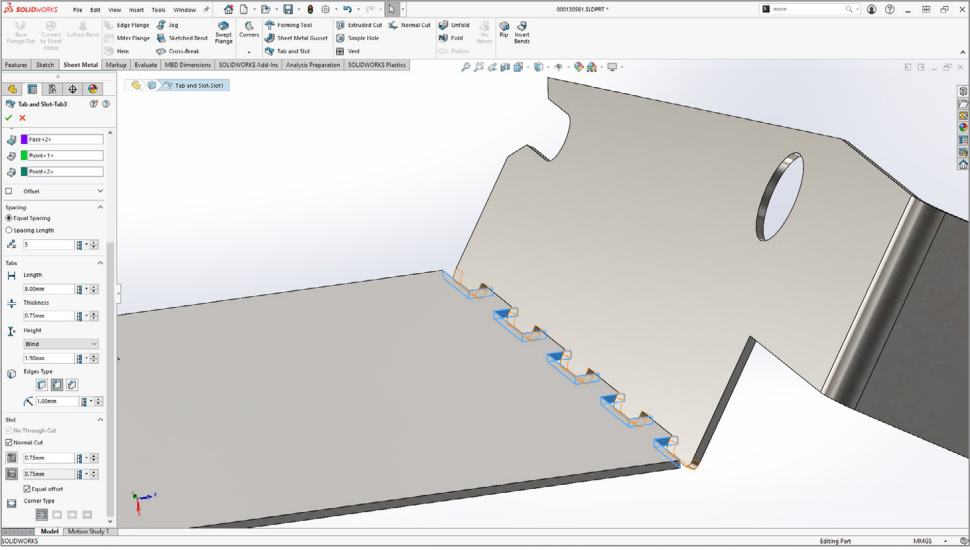

使用钣金凸舌和槽口特征时，新选项有助于提高零件的可制造性。 当凸舌零件与槽口所在的表面成一定角度时，您现在可以选择对表 面进行正交切除 (Normal Cut)。使用标准钣金切割流程（如激光， 水刀和冲压）可以更轻松地制造正交切除 (Normal Cut)。 切口工具

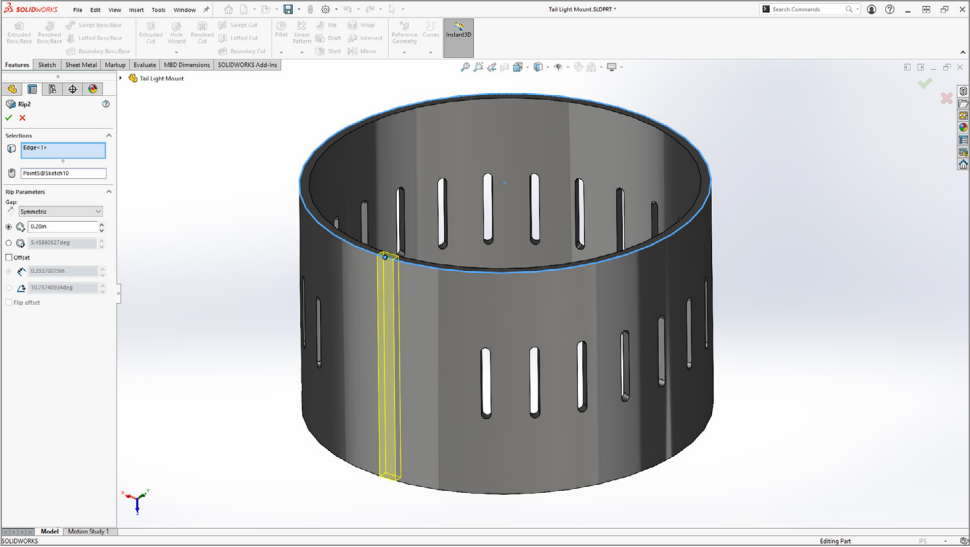

使用切口工具，轻松将薄壁圆柱形和圆锥形实体零件转换为钣金在 薄壁圆柱和圆锥中生成切口/缝隙钣金特征，然后使用“插入折弯 (Insert Bends)”命令将其转换为钣金零件，这些零件可进行平展以 用于制造。

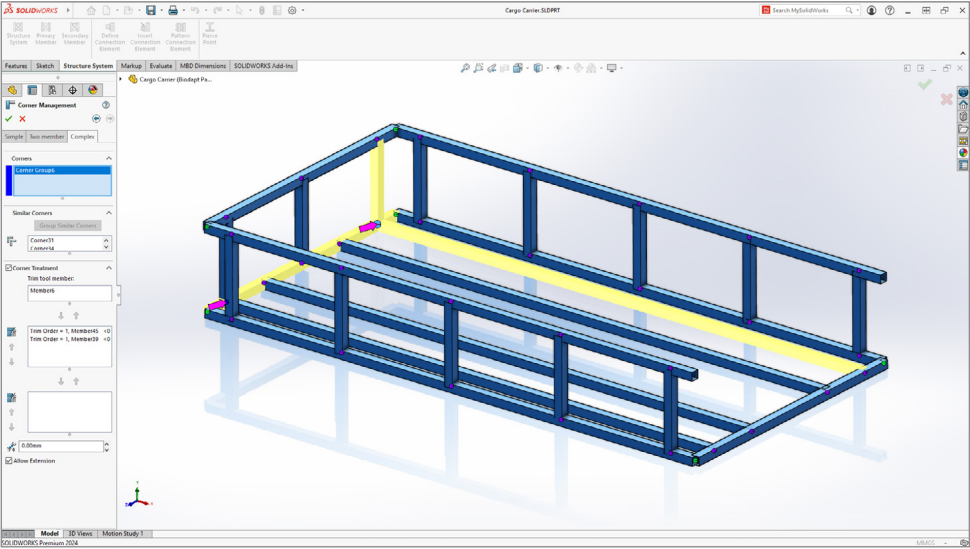

SOLIDWORKS 2024结构系统和焊件 边角处理
使用新的行业标准默认边角处理，在结构系统中更快地创建焊件，并减少修改。现在，默认的边角处理更是业内使用的标 准边角处理的典型。
除上述外：

• 通过在 Toolbox 中添加 70 多种新的 ANSI 英寸/公制扣件类型和变体，缩短创建标准扣件的时间。
• 在操作大型模型时，由于旋转模型时松开鼠标的停顿时间极大减少，以及采用了更智能方法识别何时需要重建模型（特别是在打 开文件和进行小幅编辑时），因此会体验到性能上的显著改进。
• 模型电气线束以 3D 形式作为单段或作为离散线组进行布线，以提供更详细的信息。

  SOLIDWORKS 让您可以与朋友的分享更便捷！支付额外费用即可 通过 SOLIDWORKS 产品的增强功能为多个产品开发领域的人员 提供支持，包括 PDM、Simulation、Electrical、Visualize、MBD 和 Composer 等。再好不过的是，SOLIDWORKS 现在提供通过 Cloud Services 访问 3DEXPERIENCE 平台的功能。

这些解决方案中新增功能的一些亮点： SOLIDWORKS PDM2024
使用 SOLIDWORKS PDM 中的装配体可视化功能以图形方式查看 SOLIDWORKS 装配体的工作流程状态以及其他 PDM 数据。通过确 保对没有参考文件访问权限的用户隐藏参考信息，以及允许用户在 文件历史记录中签出和撤销签出，改进数据保护和跟踪功能。执行 常见添加文件、签入、更改状态和使用复制树等操作时，响应时间 会缩短。 SOLIDWORKS Simulation2024

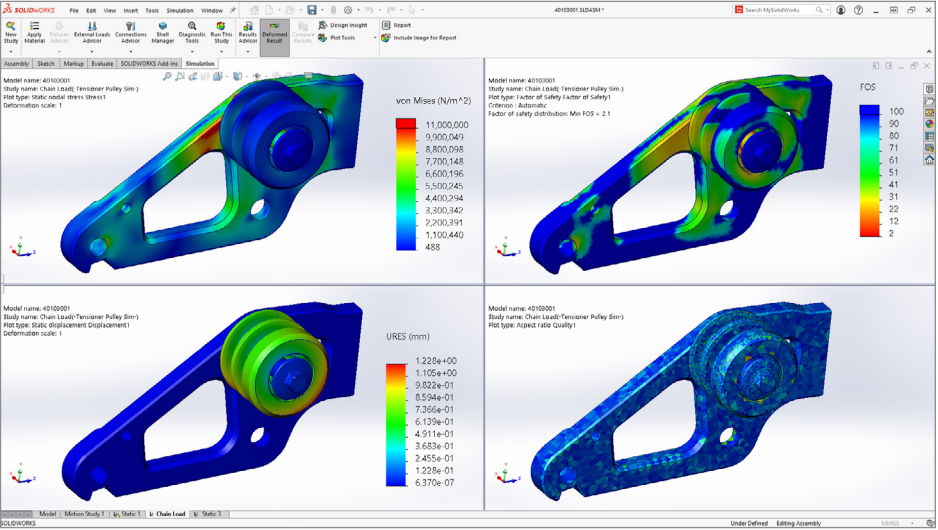

在 SOLIDWORKS Simulation 中使用新的收敛检查图解来检测遇到 接触收敛问题的区域。通过使用分布式耦合和倾斜刚度的新选项， 以及定义扭转刚度来稳定轴旋转的能力，以更高的精度为轴承连接 器建模。通过 SOLIDWORKS Plastics 中新的塑料批次管理器，利用 简化的工作流程来指定热流道和冷流道系统并多次运行。 SOLIDWORKS Electrical 2024
通过在 2D 电柜布局工程图（如 SOLIDWORKS 中所示）中自动确 定零部件的零件序号，以及将三个或更多连续零部件标记显示为一 个范围，改进文档编制。通过创建或仅更新当前电气线路而非所有 装配体中的所有线路，提高 3D 性能。 SOLIDWORKS Visualize2024

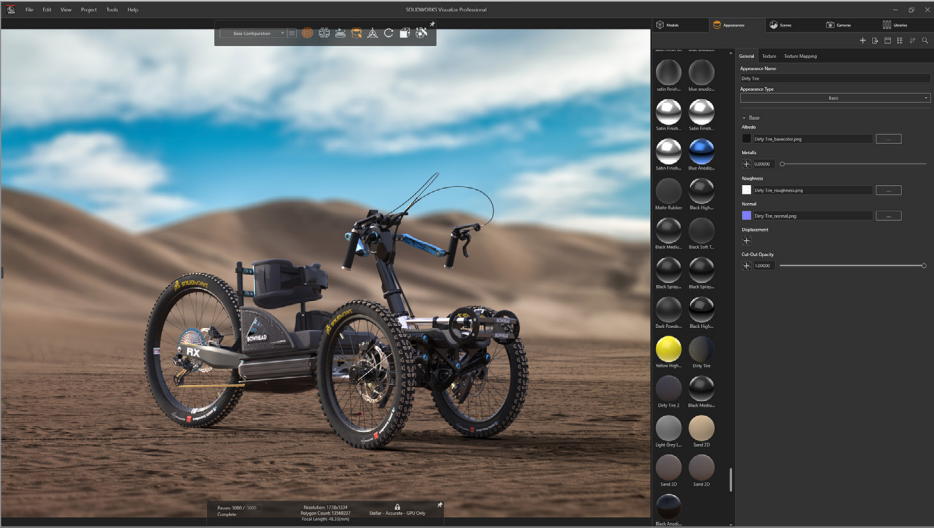

通过在 SOLIDWORKS Visualize 和 SOLIDWORKS Visualize Connected 中采用基于物理的渲染 (DSPBR) 材料，提供更逼真的渲 染，同时增强 3DEXPERIENCE 平台和其他应用程序的视觉一致性。 SOLIDWORKS COMPOSER

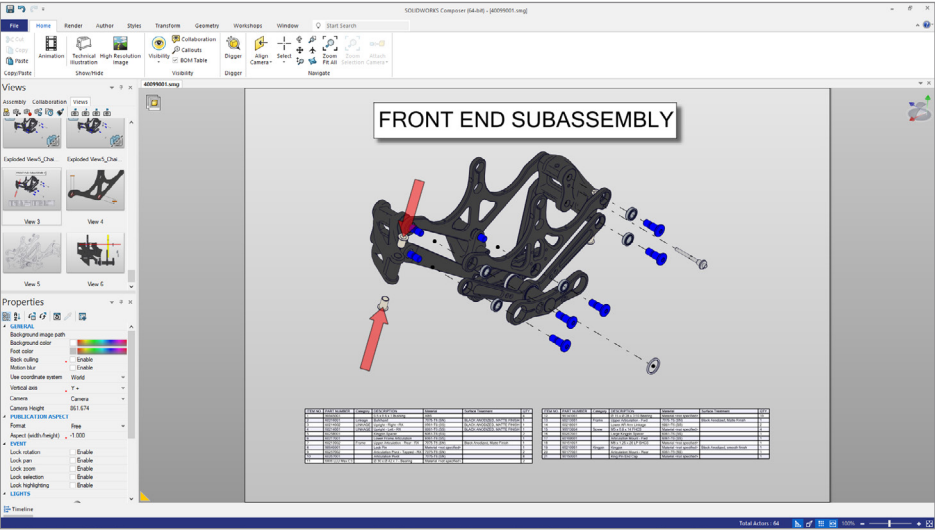

查看导出到 3DPlay 中 SOLIDWORKS Composer (SMG) 文件的 PMI（产品制造信息）。
  您可通过多个选项可用于将 SOLIDWORKS 数据便捷地连接到 3DEXPERIENCE 平台，从而利用其内置的数据管理和协作功能来 提升团队工作效率。如果您想要继续使用现有的 SOLIDWORKS 桌 面版安装，您可以使用 Collaborative Designer for SOLIDWORKS， 它会将您的数据连接到 3DEXPERIENCE平台。或者，如果您正在寻找内置连接云端功能的新 SOLIDWORKS ，您可以使用 3DEXPERIENCE SOLIDWORKS，以便以原生方式连接到平台。两者都包含您喜爱的所有 SOLIDWORKS 功能，并可在本地安装。3DEXPERIENCE SOLIDWORKS 提供新的脱机模式，因此您可以在没有互联网连接的情况下工作。
Collaborative Designer for SOLIDWORKS 则是连接到云端的接口， 可以将您的桌面版 SOLIDWORKS 连接到3DEXPERIENCE 平台。
Cloud Services 包含哪些您可以立即利用的功能？

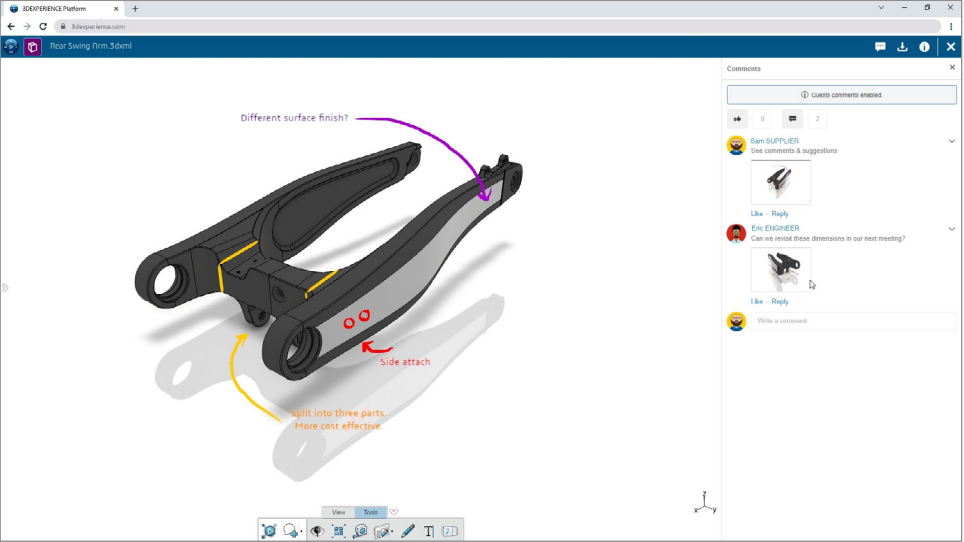

分享与标注：直接通过 SOLIDWORKS 与任何人共享您的 3D 设计。
存储与变更：专为 CAD 交互和协作而打造的在线存储中心。
管理与控制：完全使用一套工具，帮助您管理数据，实施正式 的变更操作和审批，并确保项目任务处于受控状态。 通过将 SOLIDWORKS 数据连接到 3DEXPERIENCE 平台，您将可以 体验一些全新功能：

• 无需离开 SOLIDWORKS，即可与包括团队内部成员或外部相关人员 在内的所有人进行协作。
• 自定义指导如何在 3DEXPERIENCE 平台上解释 SOLIDWORKS 配置 的规则。
• 使用 Welcome 应用程序快速了解平台操作方法，还可以观看短视频 教程以及访问更深入的资源和 SOLIDWORKS 用户社区。
• 按照公司修订方案使用数据管理功能。
• 将 SOLIDWORKS 版本与平台版本同步。
• 使用后台保存功能，在您一边进行设计时一边保存大型装配体数据。

  随着公司的发展壮大，您可以通过在整个产品开发生命周期中（包括新一代设计、高级仿真、制造等）使用3DEXPERIENCE平台上的一流工具，扩展您的视野。

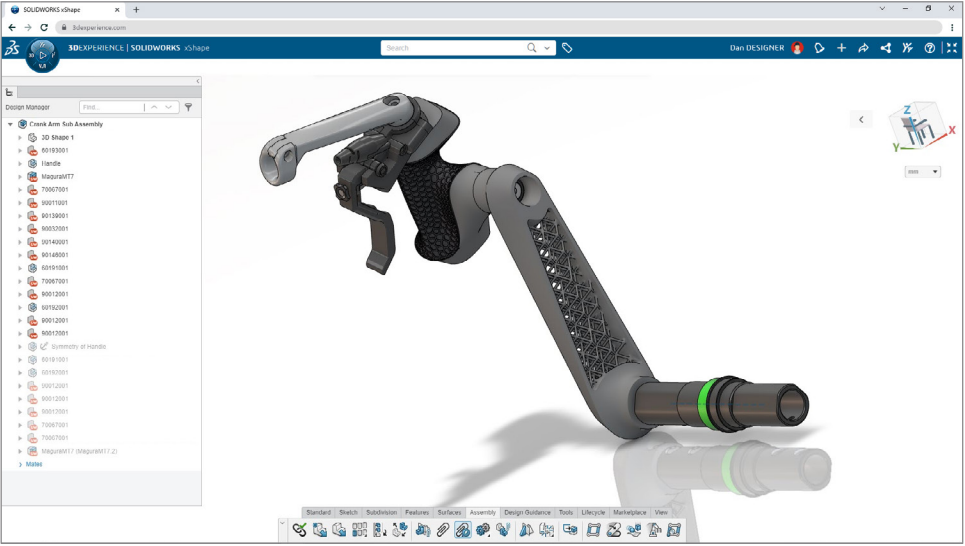

SOLIDWORKS基于浏览器的设计角色，如3D Creator、3D Sculptor 和 Manufacturing Definition Creator，可处理参数设计、自由形式建模、结构设计、钣金和模具等。
通过基于浏览器的设计角色中的自动更新，您始终可以访问新版更新，目前包括能够通过新的命令搜索查找和访问您喜爱的工具，现与CATIA Eco-Design Engineer兼容，因此您可以在任何设备上随时随地设计更环保的产品。
凭借 3DEXPERIENCE Works 模拟技术，您可以执行更多假设场景，从而可以通过访问更强大的结构、塑料、流体和电磁工具，在预算内按时交付更好、更符合可持续理念的产品。通过提升您的工 程能力并在 3DEXPERIENCE 平台上与团队合作，克服产品开发方 面的困难并获得竞争优势。
无论您的车间规模如何，您始终都要不断寻找提高效率的方法。3DEXPERIENCE Works 制造解决方案涉及机加工、机器人编程和工作流程仿真等领域。数据和数字线程对于快速准确地做出决策至关重要，借助 3DEXPERIENCE平台，您可以访问特定用途的解决方案，还可以与您的团队携手合作。 3DEXPERIENCE 平台将所有内容和每个人都集中在一个安全的屋顶下。 其他优势：

• 实时协作
• 开箱即用的云数据管理
• IT 开销低，且无需设置服务器，也没有软件升级
• 能够通过在设计、模拟、数据管理和制造领域处于行业领先地位的附 加工具，拓展您的能力

  您是否准备好开始更智能、更快速地协同工作？
SOLIDWORKS认为，要保持竞争力，要脱颖而出，您不仅必须打造 尽可能出色的产品，而且还要创造体验。SOLIDWORKS 首席执行官 Manish Kumar 表示：“当您提供体验时，您就会变得独一无二。” SOLIDWORKS 2024的主要增强功能为现有产品和创新型新功能提供了改进，使您能够更智能、更快速地协同工作，并最终创造独特体验。
