关于PDM中的预览无法显示的问题
日期:2023-09-18 11:56:00
发布者: ICT-Tim
浏览次数:
次
在PDM中常用类型的文件都可以在预览选项卡上预览文件内容,但也有可能会遇到预览选项卡显示空白或显示无法预览的情况,首先排查是否是加密软件导致,其次可参考以下几种情况的解决方法:
1、模型可以看到预览位图,但是无法旋转、放大缩小等操作
原因:没有安装
Edrawings
导致,由于
PDM
的预览是依托于
Edrawings
的,所以在没有安装
Edrawings
的情况下就会出现此问题
解决方法:安装
Edrawings
即可
2、已安装
Edrawings

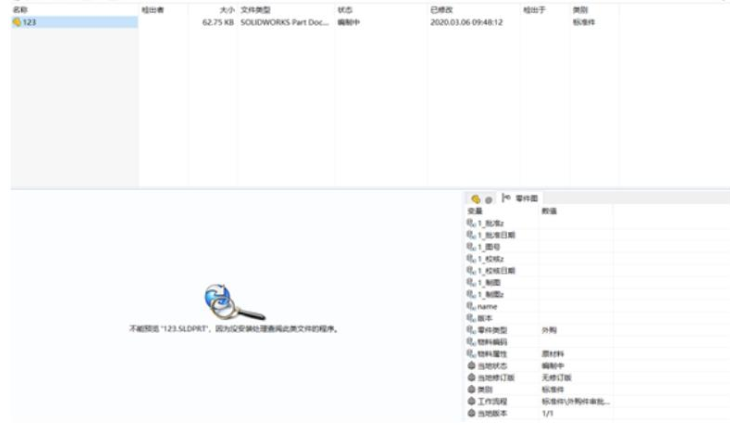

,但预览界面显示“没有安装查阅此类文件的程序”
解决方法:调整注册表的值
win+R
,输入
regedit
,打开注册表
定位到

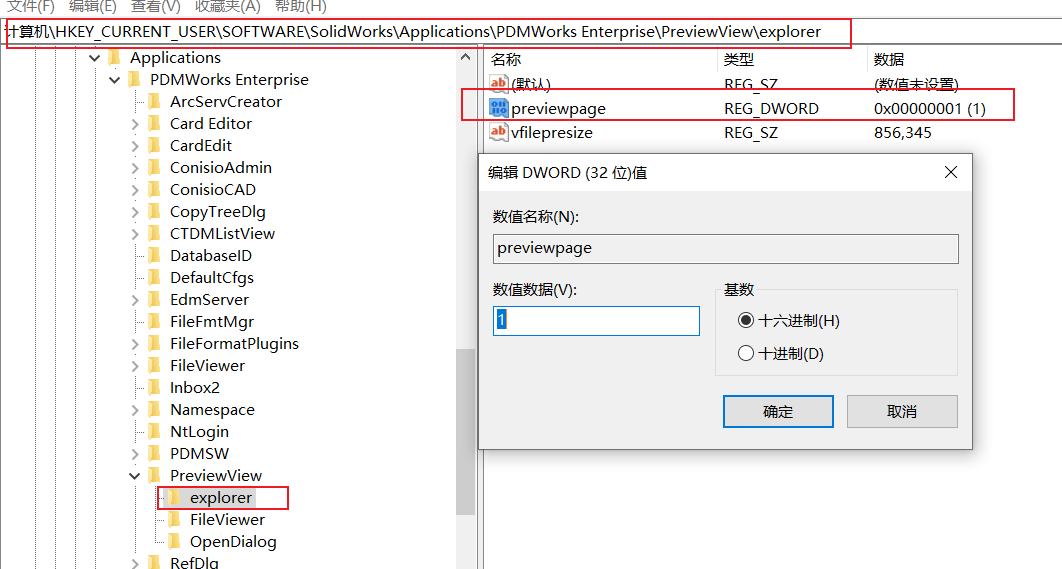

HKEY_CURRENT_USER\SOFTWARE\SolidWorks\Applications\PDMWorks
Enterprise\PreviewView\explorer
,找到
previewpage
将值修改为
1
,重启资源管理器

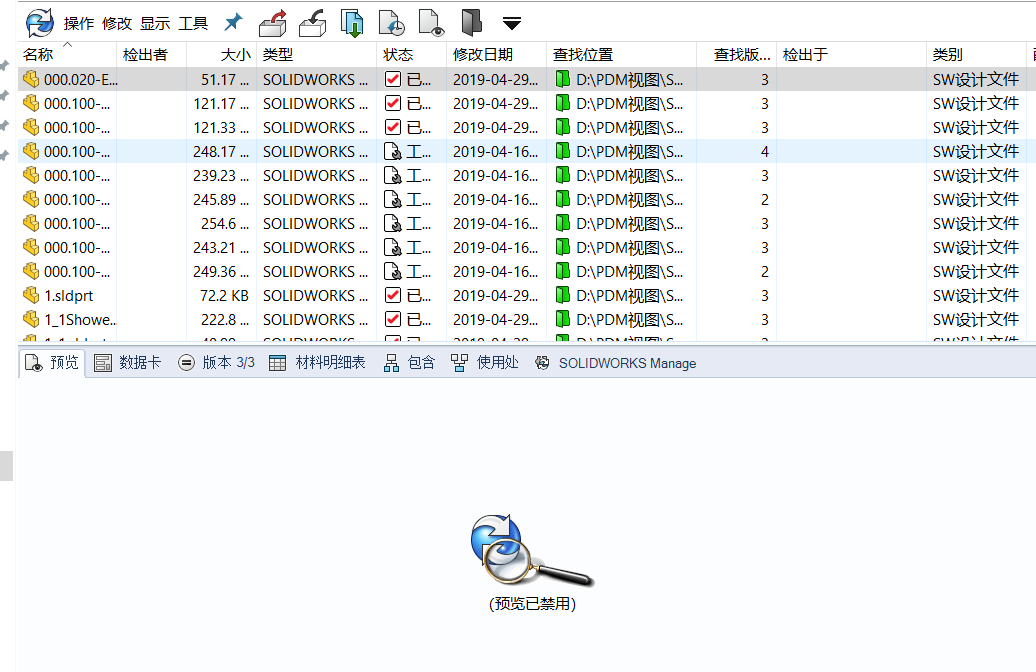

预览界面显示“预览已禁用”
解决方法:
1

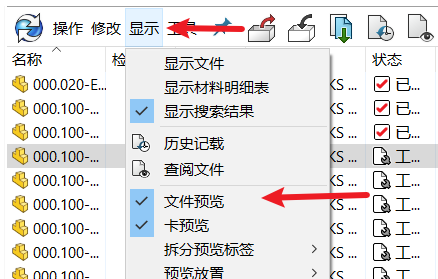

)首先检查显示设置中是否有勾选文件预览:显示
—
文件预览,重新登录
PDM
2
)若第一步之后未能解决,再调整注册表:
win+R
,输入
regedit
,打开注册表,删除以下注册表项,并重启电脑或资源管理器
HKEY_CURRENT_USER\Software\SolidWorks\Applications\PDMWorks Enterprise\Search
HKEY_CURRENT_USER\Software\SolidWorks\Applications\PDMWorks Enterprise\PreviewView
注:随意删除注册表项可能对系统造成损坏,建议先备份要删除的注册表项
4、模型能正常预览,但
PDF
文件无法预览
解决方法:
win+R
,输入
regedit
,打开注册表,定位到
HKEY_LOCAL_MACHINE\SOFTWARE\SolidWorks\Applications\PDMWorks
Enterprise\FileFormats\.pdf
,按下图所示值的顺序调整

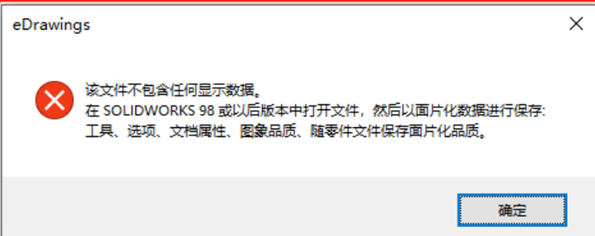

5、部分文件显示“不包含任何显示数据”
解决方法:打开文件并在文档属性
—
模型品质中,勾选随零件文件保存片面化品质,重建并保存文档
