插入位置轮廓线

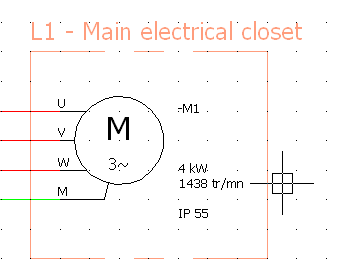

位置轮廓线允许在图纸上自动显示一个（地理）位置。位置轮廓线可用矩形表示，或用始终闭合的多边线创建。

1、执行以下操作之一：

• 单击原理图 > 位置轮廓线 。

• 单击布线方框图 > 位置轮廓线 。

2、绘制轮廓线。

1. 输入坐标：您可以通过在图形区域单击点或输入坐标来绘制位置轮廓线。如果使用矩形轮廓线，可单击第二点绘制矩形对角线。如果使用折线轮廓线，可单击线的第二点，然后继续单击以添加点，直至绘制出闭合的轮廓线。单击可停靠面板中的关闭，可将轮廓线的最后一个点连接至第一个点。

2. 选项：启动该命令时，可停靠面板允许您在两个模式之间进行切换。

3、“板载”选项。

将显示一个下拉列表，让您可以选择轮廓线类型（单线、双线或填充线）。

1. 锯齿形：SOLIDWORKS Electrical 将在矩形的下线上插入锯齿形线，以指示未绘制整个位置。此选项在绘制多边轮廓线时不可使用。

2. 位置标注：让您可以插入显示在可停靠面板中的符号。此符号与保存在电气工程配置中的符号相对应；如果您想要插入其他符号，请单击其他符号。

位置标签会自动放置在轮廓线上方。

位置标注由符号、可显示数据的标注或位置关联的属性表示。此外，位置标注具有上下文菜单，让您可以编辑位置属性和执行其他操作。

4、选择位置。

位置轮廓线闭合后，选择位置对话框将打开。

1. 选择所需位置。

2. 单击选择按钮。

   对话框关闭，图纸自动更新所选位置。放置在轮廓线内的设备可以关联到选定的位置。

3. 单击所需选项以更改设备的位置或保留最初关联的位置。
