交叉引用
关于交叉引用
交叉引用表示连接代表单个设备的不同符号的链接。
当您执行移动或删除符号等操作时，SOLIDWOKRS Electrical 会计算并更新链接符号的交叉引用。
交叉引用缩略图的自动生成取决于符号的定义（回路）和配置参数。详细信息请参阅回路管理和交叉引用配置。
交叉引用和回路
某些回路类型与交叉引用缩略图（图形符号）关联。这些回路与子级或同等级符号相关联。父符号不生成交叉引用缩略图。

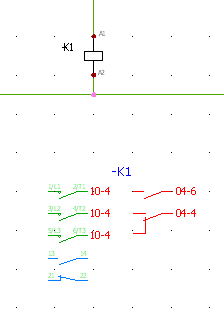

生成交叉引用缩略图时，软件会列出设备关联的所有回路并进行过滤，以仅保留子级或同等级回路，并使用回路类型关联的交叉引用缩略图生成图形。自动添加材料端子号，作为电气工程和图纸中的符号位置。
父符号不生成交叉引用缩略图。

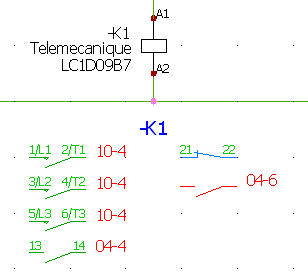

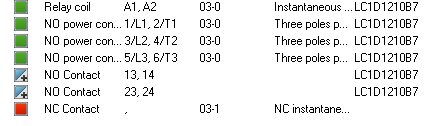

在上述示例中，在图纸 10 第 4 列中有 3 个常开电源触点类型回路，在图纸 04 第 4 列中有一个常开触点。图纸不使用属于的制造商零件的常闭触点，其处于保留状态。第二个常开触点（图纸 04 第 6 列）不在制造商零件中。
交叉引用等级
根据所使用标准和符号类型的不同，交叉引用分为不同的等级。符号的参数会定义交叉引用的等级。
父行自动生成一个块，包括回路的图形展示和位置信息（图纸/列）。
父图表自动生成一个块，包括回路的图形展示和“父”中的位置信息（图纸/列父）。
子符号将交叉引用信息以文本形式在符号的 #CROSS_REF 标注中传递。
同等级将交叉引用信息以文本形式在符号的 #CROSS_REF 标注中传递。
无不生成交叉引用。
默认展示自动生成一个块，包括回路的图形展示和父表中的位置信息（图纸/父）。
下表说明了交叉引用类型的示例：
| 名称 | 样例。 |
|---|---|
| 父行 | 断路器  |
| 父图表 | 线圈  |
| 子或同等级 | 触点（子）或按钮（同等级） |
| 无（无交叉引用） | 电源 |
| 默认展示 | 标准 ANSI 符号  |
按交叉引用导航
您可以直接导航至关联设备的其他符号。
您可以在不同的图纸中插入符号来表示设备，设备会自动生成交叉引用信息，以确保更好地理解原理图。该信息能够以图形（缩略图）或文本形式显示在符号标注下方。
右键单击设备符号或交叉引用缩略图。
从上下文菜单中，单击转至。
