填充选项卡
注塑单元设置 PropertyManager 显示注射流程的材料以及填充和保压设置。 对于多材料二次成型，您可以定义 2 至 6 个注射单元。
要打开注射单元设置 PropertyManager：
在 PlasticsManager 的注射单元
下方，右键单击所需的单位定义，然后单击设置
。
材质
| 应用/编辑材料 | 分配一种材料。 执行以下操作之一：
选择聚合物材料时，所选材料属性将传播到 PropertyManager 的相应设置。 |
填充属性
| 熔化温度 (°C) | 指定注射位置处聚合物的温度。 将从材料数据库提取熔化温度的默认值（请参阅选定材料的聚合物-材料参数选项卡）。 单击重置 | |||||
| 模具温度 (°C) | 指定模具加热至的温度。 将从材料数据库提取模具温度的默认值。 单击重置 如果模具温度不是恒定的而是随时间变化，则选择模温曲线图来输入模具温度数据。 | |||||

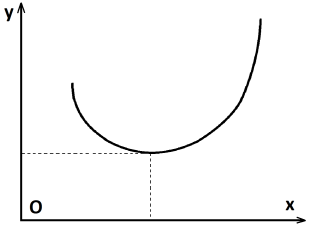

| 充填时间 | 指定熔化的塑料完全充填型腔所需的时间。 程序将根据零件几何体以及您选择的材料的属性自动计算充填时间。 单击自动 如果使用下面的高级选项控制充填过程，则 SOLIDWORKS Plastics 会重新计算充填时间。 下图显示射压（y 轴）相对于充填时间（x 轴）的变化。 最佳充填时间位于曲线底部。 对于短或过长的充填时间，则需要较高的射压值。 | |||||
| 注射压力限制 | 指定浇口处聚合物允许的最大射压值。 如果压力达到射压限制值，进口流速将自动降至与此限制对应的值，且充填时间长于要求的值。 您可根据机器能力调整默认射压限制。 单击重置以将射压限制重置为其默认值。 | |||||
| 充填/保压切换点（已充填体积百分比） | 控制从充填到保压的工艺更改。 在充填阶段，聚合物以给定流率强制进入型腔，而与压力无关。 为避免压力急剧上升并对机床造成潜在损坏，通常会在型腔充满之前（例如充填到型腔体积的 95%）从充填切换到保压。 | |||||
| 短射温度条件 (°C) | 如果已熔化聚合物中的温度低于此温度值，则会在 AnalysisManager 中显示警告。 如果温度在几个迭代步骤中保持低于此值，则会出现短射。 聚合物固化，溶体流动停止。 | |||||
| 多个一般浇口流速/压力控制 |
| |||||
| 流率曲线图设定 | 通过基于体积或时间控制定义流率曲线图来控制型腔充填过程中的流率。 请参阅 注射单元设置 - 流率曲线图设置。 | |||||
| 模温曲线图 | 定义模具温度不恒定情况下的模具温度变化。 请参阅 注射单元设置 - 模温曲线图。 | |||||
| 黏弹性双折射计算 | 激活双折射计算。 要使用此选项，请应用包含双折射材料参数定义的聚合物。 这些材料参数是材料数据库中列出的 Leonov 参数。 |
模具熔胶传热系数
| 填充阶段 | 指定填充阶段的传热系数。 在此阶段，聚合物进入型腔，热传递上升到最大值。 |
| 保压阶段 | 指定保压阶段的传热系数。 在此阶段，聚合物与模具壁接触，热传递保持在最大值。 |
