保压选项卡
注射单元设置 PropertyManager 的保压选项卡显示注射流程的保压阶段设置。 保压阶段的目标是在充填型腔中添加更多聚合物材料以补偿零件收缩，并减少外部缩痕。
要打开注射单元设置 PropertyManager：
在 PlasticsManager 的注射单元
下方，右键单击所需的单位定义，然后单击设置
。
压力曲线图设定
| 压力曲线图设定 | 指定保压压力的时间变化行为的曲线图，以充分充填模腔。 您可以用百分比或绝对值控制保压压力在保压时间方面的变化。 默认情况下，保压总时间被分为五个部分。 指定更多或更少部分来获得所需的流程控制。
| |||||||
| 应用 | 将当前设置应用到保压压力曲线图的曲线。 此曲线控制保压压力阶段。 您必须单击应用以激活设置。 | |||||||
| 导出 | 将压力曲线图设定 导出到 .csv 文件。 | |||||||
| 确定 | 应用压力曲线图设定并关闭面板。 您必须单击确定以激活设置。 | |||||||
| 取消 | 忽略压力曲线图设定并关闭面板。 | |||||||
| 保压时间 | 指定保压第一阶段的持续时间，其间当模具中的熔胶开始冷却和收缩时，压力将被应用到浇口。 SOLIDWORKS Plastics 根据零件几何图形和材料属性计算默认值。 保压时间是保压切换点与保压结束点之间的时间间隔。 在保压切换点之后，控制类型将更改为压力控制，且入口的压力曲线图将基于保压时间与射压的比例。 如果聚合流率接近零，则保压阶段将自动结束，而任何剩余保压时间都将添加到纯冷却时间。 当零件质量变化率低于每秒 0.01% 时，流率被视为接近零。 | |||||||
| 纯冷却时间 | 定义从浇口移除压力的时间，并且在冻结完成时将仅计算零件的温度。 将根据材料数据中提供的脱模温度估算冷却阶段的默认时间。 当零件达到脱模温度时，则冻结层的厚度足以弹出。 零件型芯可能仍处于熔化状态，并且其将在模具外部冷却下来以达到环境温度。 | |||||||
| 残余应力计算 | 计算零件从熔胶温度冷却到玻璃转换温度时，零件内所产生的残余应力。 残余应力的产生，是在铸模过程中粘弹性聚合物材料冷却不均匀和气压变化的缘故。 残余应力高的零件可能会断裂，或者会在铸模后，发生其他物理变化。 |
 |

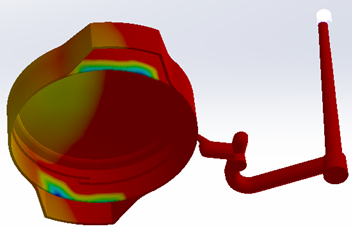

| 充填后的压力分布 |
 |

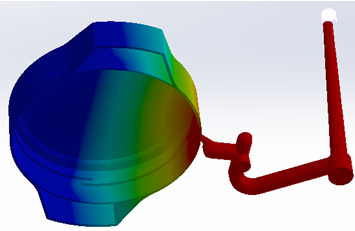

| 保压后的压力分布 |
