插入库特征孔

ICTbox插入库特征孔功能

我们把底孔做成库特征，拖动库特征到模型，通过参考基准面和草图点的方式生成对应的孔特征，方便快捷。

当遇到批量底孔生成时，按常规方法我们需要一个个库特征手动拖放，一个个库特征参考手动选取，这样重复性的动作较为繁琐。

为了提高工程师的设计效率，我们通过API编写实现了批量底孔生成的方法。现在，我们只需要运行SOLIDWORKS宏，选择一次参考，即可高效的完成批量底孔生成，为工程师节省大量的时间，提高设计效率起到关键作用，实现设计效益最大化。

操作方法和原理

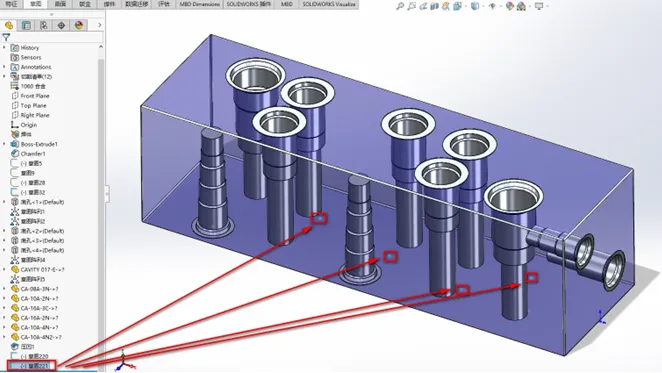

Step1.SOLIDWORKS开启文档，并在模型表面创建草图定位点

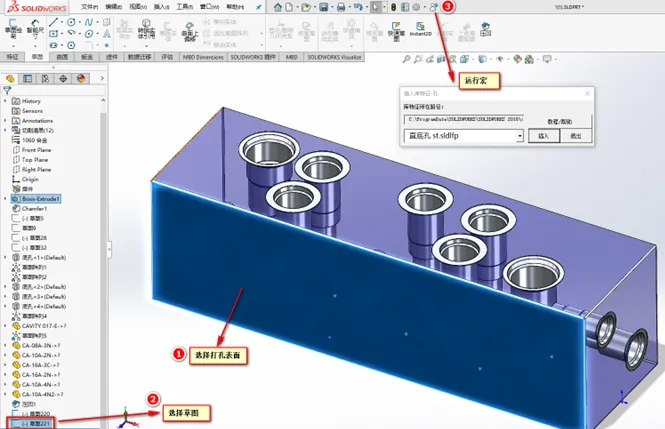

Step2:按住“ctrl”键同时选择打孔表面和打孔草图点，并点击宏按钮，运行宏，点击“插入”完成批量底孔生成。

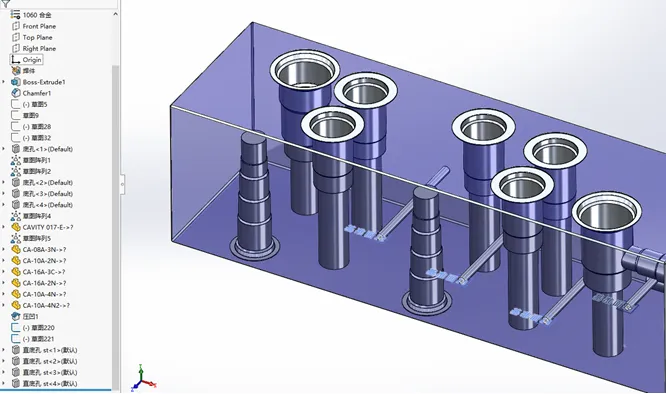

Step3.底孔库特征已自动生成在设计树中，可以手动编辑调整底孔参数

注意事项：

1.  我们可以选择草图（即草图中所有点）进行批量孔生成，或者选取草图中某几个点作为批量孔生成参考。

2.      一次只可选取一个面作为孔特征生成参考。

3.      批量生成底孔后，如需修改底孔参数，需要去到对应设计树中编辑修改

调用库特征条件：

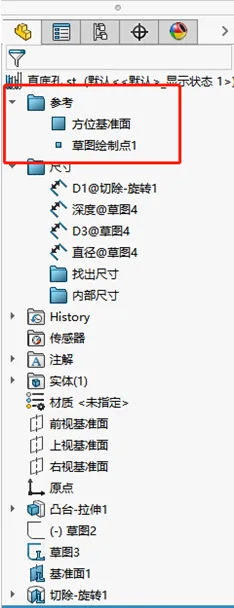

检查它的可用性标准就是：参考基准是1个平面和1个草图点
