公差助手

ICTbox公差助手功能

对于每位SOLIDWORKS工程人员最频繁的标注工作：

1. 记忆企业内常用的公差值类型，减少工程师在标注公差时繁琐的输入数值工作。

2. 减少鼠标点击的次数。

3. 标记好公差值的用处。例如：加工工艺或公差序号。减少学习企业工艺的周期。

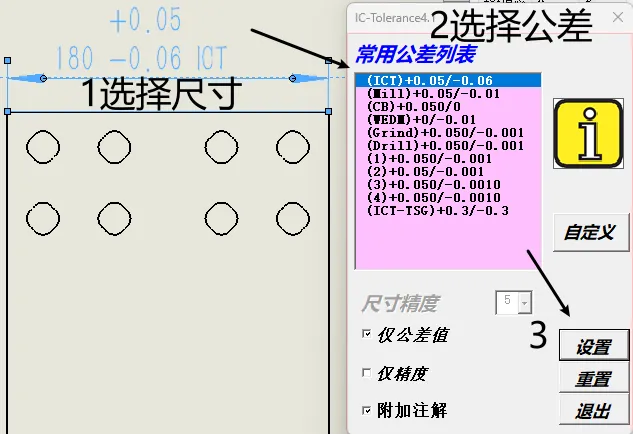

设置：

选择工程图的尺寸，再从列表中选择公差值后，点击设置按钮即可

重置：

清除所选尺寸的公差值标注

--------------------------------------------------------------------------------

选项

仅公差：

当被勾选了，则“SET ”按钮的作用，则是只设置公差值。

仅精度：

当被勾选了，则“SET”按钮的作用是只设置尺寸的精度，也就是该尺寸的小数位数。

附加注解：

加入注解文字至尺寸；勾选“Add Annotation” 的选项，就会把 列表里的公差值前括号里的注解加到 尺寸里，作为文字注解于尺寸

--------------------------------------------------------------------------------

自定义：

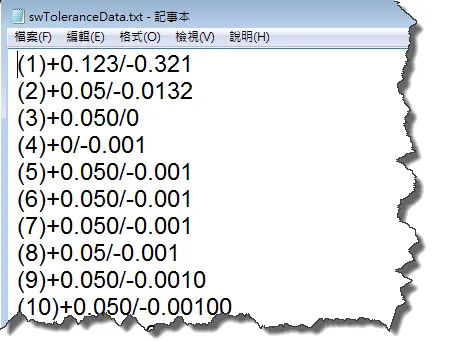

参考下图，你可以把您所需要的公差值放置在这个文档中。例如，公差值的精度，它取决于此文件中的小数位数。又例如，（10）+0.05/-0.001”，精度为3位小数，以最大为准。

括号“( )”的作用是用于用户添加该公差值的注解，例如加工工艺，或者公差的序号等等，均可自由和发挥。
