无2D图零部件

ICTbox无2D图零部件功能

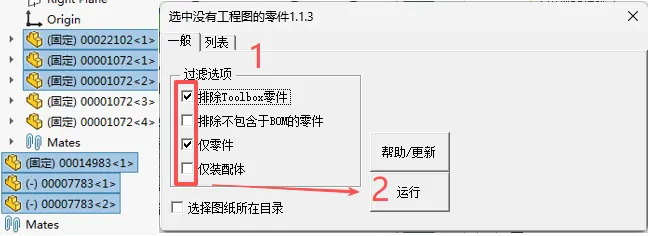

从SOLIDWORKS装配体树里按照上述条件找到的零部件进行判断，如果该3D零部件所在的目录下，没有和其名字相同的工程图，则认为该3D零部件没有工程图，然后它会被选中。

用过滤选项可以进行以下几种零部件类型的过滤。点击运行后，无图纸的零件将被选中显示

注意：以下几种零件默认是不纳入考虑范围：

1. 压缩状态的零部件

2. 虚拟零部件

3. 装配体阵列特征里的零件

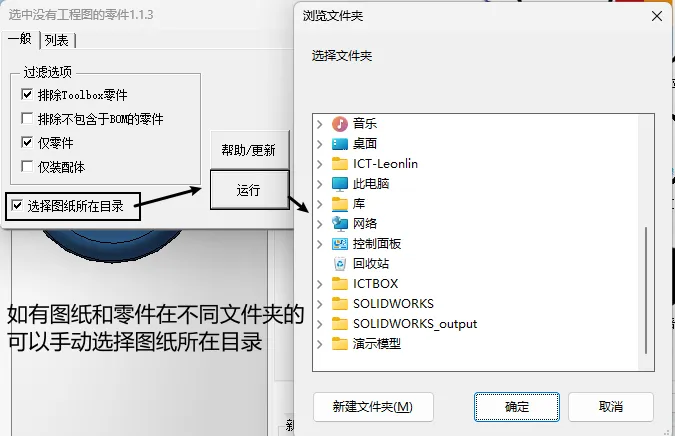

选择图纸所在目录

如有图纸和零件在不同文件夹的可以手动选择图纸所在目录

列表

以列表的形式，将要检查零件加至列表里，用户可以逐个从列表里选中零部件，按照自己的检查的方法，例如检查是否缺工程图（这里纯粹凭用户人肉去检查）

加载多配置：将装配体中，存在多个配置的零件输入至列表里

选中：列表选中后，点击按钮，则图形区域中，该零件则被选中，此时你可以使用“孤立”的方法，快速找该零部件

标记：则列表里，该行信息前会被标记上【✔】，表明你已经检查了，如果勾选“隐藏”，则标记后，该零件会在区域中隐藏

刷新：则列表里的【✔】全部被清楚
