DraftSight 2027新功能：强化 2D绘图效率、BIM与 PLM协同能力

DraftSight 2027现可通过保留批量上传结构、导出 STEP、访问 PLM 元数据、改进 Property Painter 以及支持 BIM 材料属性，为 DraftSight 带来精确设计工 具和工作流程自动化功能，减少文档编制、CAD 到制造交接以及多学科 协作中的手动操作。利用改进的交流简化制图工作流程。

除非另有说明，否则这些增强功能适用于具有设备许可证和单用户许可证 的 DraftSight 产品。

一、绘图交互优化，提升二维制图效率

1、PropertyPainter 属性刷跨图纸复用样式

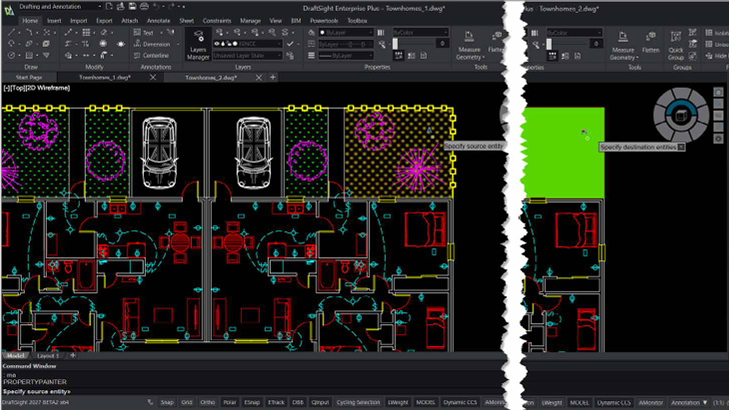

DraftSight 2027属性刷（PROPERTYPAINTER）功能得到增强，支持在多个已打开工程图之间复制标注样式、文本样式、绘图样式、材料、透明度、图案填充属性。

不再局限于单张图纸内部复制格式，一次操作即可把统一视觉标准批量应用到多张工程图。

收益：保障整套图纸样式规范统一，省去逐张手动设置格式，加快细节绘图工作。

2、光标处直接输入坐标，快速输入改进

DraftSight 2027可以直接在绘图区光标位置输入坐标，搭配实时反馈提示，不用把注意力频繁切换到底部命令行窗口。

收益：操作人员视线集中在绘图区域，减少操作分心，提升绘图速度。

3、关联阵列‑路径阵列选项

DraftSight 2027新增基于路径的关联阵列，支持沿着圆弧、多段线、样条曲线排布图元对象。阵列和原始路径保持关联，编辑父路径，阵列排布位置自动同步更新。

收益：路径修改后无需重新创建阵列，消除手动重新排布带来的返工。

4、MVSETUP 命令引导式图纸布局

MVSETUP 提供引导式工作流，快速配置视口、设置图纸缩放比例，对齐标题块，完成工程图布局准备。

收益：简化图纸布局准备工作，自动处理视口缩放，快速完成成套出图。

5、状态栏显示自定义

DraftSight 2027状态栏按钮支持在「文本模式」和「图标模式」之间自由切换。工程师可以根据个人习惯自定义界面，打造简洁干净的工作空间。

二、BIM 能力升级：自定义 BIM 材料库

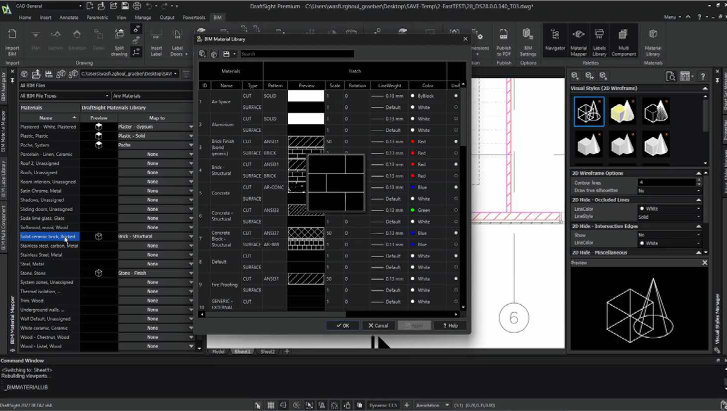

DraftSight 2027支持自定义 BIM 材料库，可以为剪切、投影元素自定义设置颜色、填充图案与边界边线样式。

输出的图纸可以完全匹配企业内部制图规范，生成专业、合规的 BIM 施工文档，更好完成 BIM 模块集成工作。

收益：施工图纸符合企业标准，适配建筑、工厂布局类 BIM 二维出图场景。

三、格式导出升级，打通 2D 向下游 3D 链路

1、EXPORTSTEP 直接导出 STEP

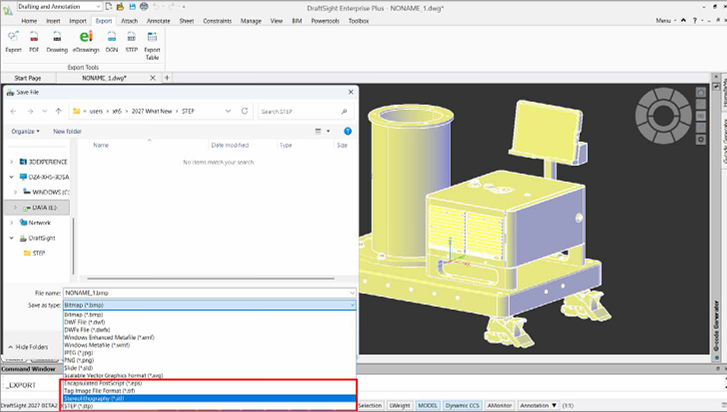

DraftSight 2027新增`EXPORTSTEP`命令，DraftSight 二维图纸可以直接输出 STEP 中性三维格式。

STEP 作为行业通用交换格式，直接交付给下游 CAE 仿真、CAM 加工团队使用，省去中间转换软件，简化上下游流程。

2、DATAEXTRACTION 直接导出 XLSX 表格

DraftSight 2027数据提取功能原生支持输出`.xlsx`Excel 文件。图纸中的图块、属性数据直接导出为标准 Excel 表格，导出后可在外部软件做筛选、排版、二次处理，方便 BOM、统计清单共享。

四、云端与 PLM 系统协同增强

1、多级文件夹上传，书签结构自动同步

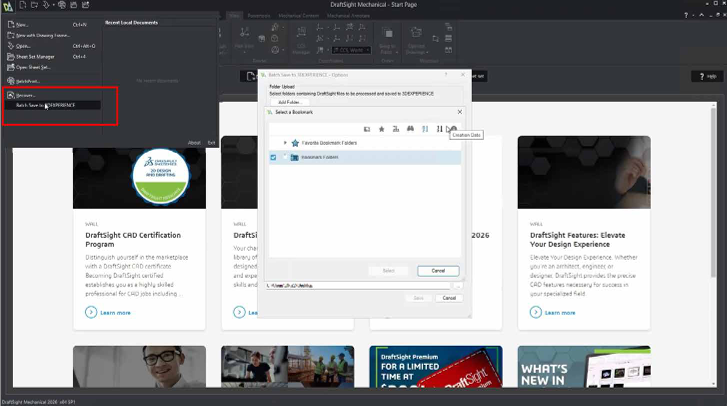

DraftSight 2027上传本地文件夹至云端时，完整保留本地多级文件夹层级，自动转换为云端书签目录结构。

收益：大量图纸上传云端，不需要手动重新建立书签目录，减少整理云端库的工作量。

2、工程图直接编辑 PLM 元数据

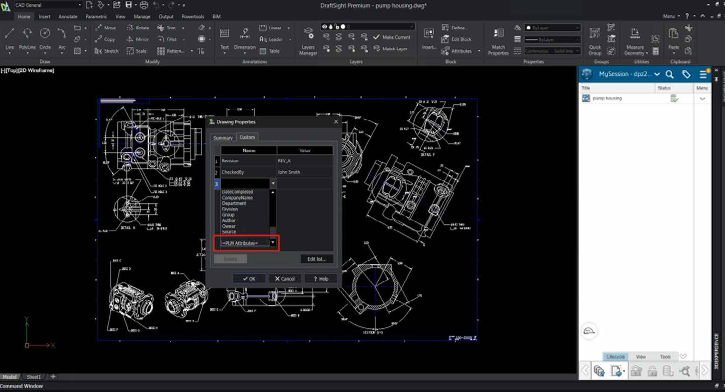

DraftSight 2027在「工程图属性」对话框内，就可以查看、修改 PLM 产品生命周期元数据。

无需切换其他软件，在 DraftSight 内部即可完成图纸元数据维护，保障 PLM 系统图纸信息同步更新。

结语

DraftSight 2027 的更新，兼顾纯 2D 绘图体验、BIM 施工出图、2D‑3D 格式互通，同时强化云端存储与 PLM 系统集成。

跨图纸属性刷、路径关联阵列减少绘图重复劳动；STEP、XLSX 导出打通下游仿真、加工、数据统计；PLM 元数据编辑、云端文件夹同步提升企业级图纸管理效率。对于同时使用 SOLIDWORKS+DraftSight 处理大量 DWG 历史图纸的制造、建筑工程团队，进一步完善 2D‑3D 协同工作流。

提示：导出 STEP、Excel、BIM 输出文件均为初稿，交付下游前工程师需要人工校验图纸内容、格式、属性信息。
