利用SIMULIA的材料建模提升模拟结果

SOLIDWORKS模拟高级版用户可以使用不同材料模型，如非线性弹性、非线性塑料、冯米塞斯或Tresca模型，以获得准确的仿真结果。然而，更真实的仿真需要先进的材料建模能力，如SIMULIA所提供的。

SIMULIA 如何提升模拟结果

在3DEXPERIENCE平台上，SIMULIA提供了超越传统桌面工具的高级仿真能力。材料校准应用在结构力学工程师角色中允许用户确定针对特定材料测试数据的正确材料模型。

SIMULIA 高级仿真能力的应用

在材料定义应用中进行自定义材料定义时，有高级选项可供选择。特别是，移除失效元素功能旨在改善通常包含非线性材料模型的模拟模型中关键区域的可视化。该功能有助于模拟加工操作、高速撞击与损伤、弹道或爆炸以及3D打印支撑拆除。

如何使用材质建模

在设置仿真时，材料属性通过材料定义应用分配。材料定义应用中的仿真域命令是用来指定材料属性以模拟材料行为的地方。

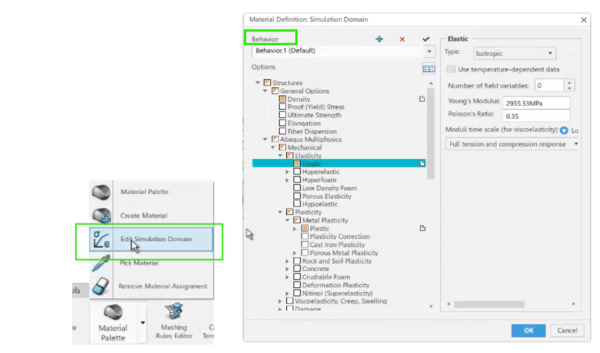

打开仿真域命令

可以根据特定材料的需求设置多种材料行为。如上图所示，在定义材料行为时，一组适用的材料选项可以描述材料行为，如超弹性、超泡沫、粘弹性等。当然，这些材料需要将性质或数值输入到模拟领域以实现完整的材料定义。

使用先进方法提升模拟精度

对于金属的高应变速率变形，使用Johnson-Cook塑性模型或拉伸破坏模型，材料行为定义可包含“移除失效元件”功能。通常称为元素删除或失活，用于通过删除符合特定失效标准的网格元件来建模材料失效和分数。

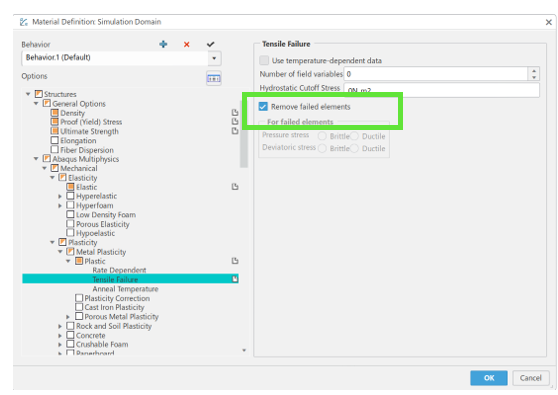

开启“移除失败元素”选项

拉伸破坏模式

借助拉伸破坏模型，该功能允许你控制塑性材料行为中元素的删除。失效标准基于四种失效组合，分别考虑了延展剪切、延展压力、脆剪切和脆性压力。

Johnson-Cook失效模式

对于用于高应变动力模拟的约翰逊-库克动态失效模型，在仿真过程中压力应力和偏差应力分量设为零的失效条件下，可以启用元件去除。然而，在应力为压缩的仿真中，元件移除不能启用。

延展性材料模型

延展性材料的损伤建模还包括在满足失效条件时移除失效元件的选项。对于各向同性硬化的弹性塑性材料，弹性退化或屈服应力软化可能造成损伤。

使用SIMULIA提升模拟精度的主要优势

SIMULIA 为希望通过在工作流程中添加新求解器、技术和云计算来提升仿真体验的用户提供了诸多好处。然而，新增的工具如“移除失效元素”和材料建模应用进一步扩展了这一功能。

• 真实失效建模：它能够模拟现实世界中的材料分离，如裂纹、断裂和完全破裂。一旦构件应力超过用户定义材料属性设定的阈值，删除模型后可以更清晰地可视化结构承载能力的损失。

• 渐进式损伤建模：在高速撞击或弹道穿透等场景中，移除高应力失效元件为移动物体与初始撞击区后方元素的相互作用清理通道，从而更准确地捕捉次级撞击。

3DEXPERIENCE SIMULIA 软件提供先进的材料定义选项，提供高精度仿真建模工具。这使用户能够简化工作流程，提高产品开发效率。
