xShape万圣节南瓜帽和女巫帽建模游戏：SOLIDWORKS 教程

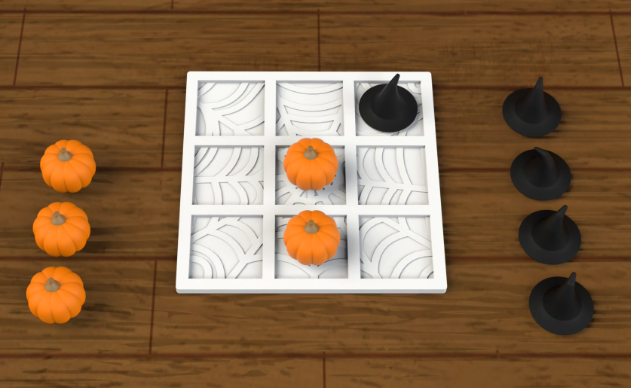

在本教程中，我决定设计一款以万圣节为主题的游戏，我还希望它非常小且易于 3D 打印，所以我想出了这款 Tic Tac Toe 游戏。xShape 无疑是我为南瓜帽和女巫帽部件建模的最佳选择，因为它非常轻松，而且非常有趣！对于我在 SOLIDWORKS 中建模的游戏基础部分，您可以在此处Halloween-Game-Base-Part.zip下载。我使用 3DPrint UK 用 PA2200 聚酰胺 12（尼龙 12）打印我的游戏，您可以在下面看到结果。

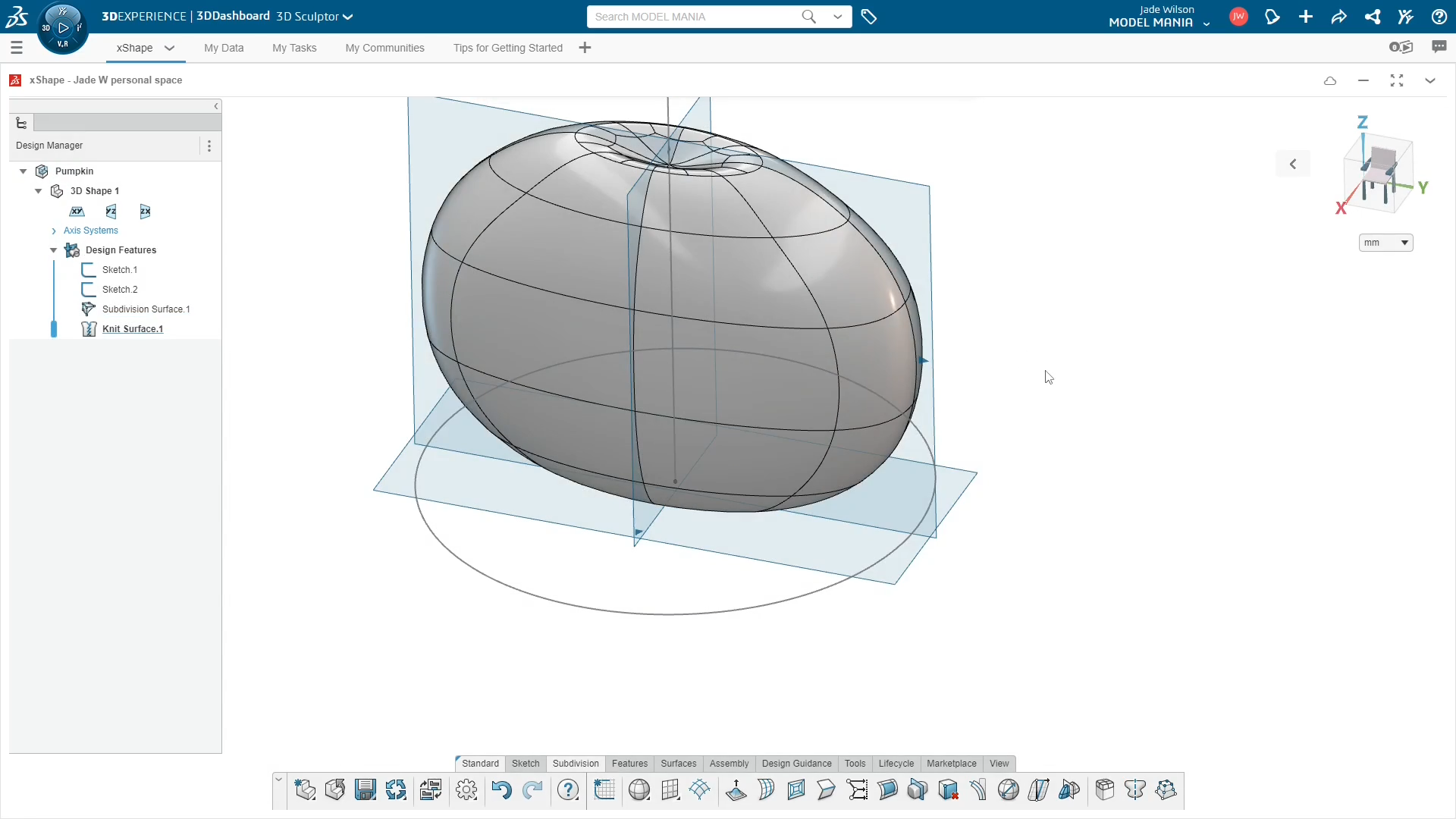

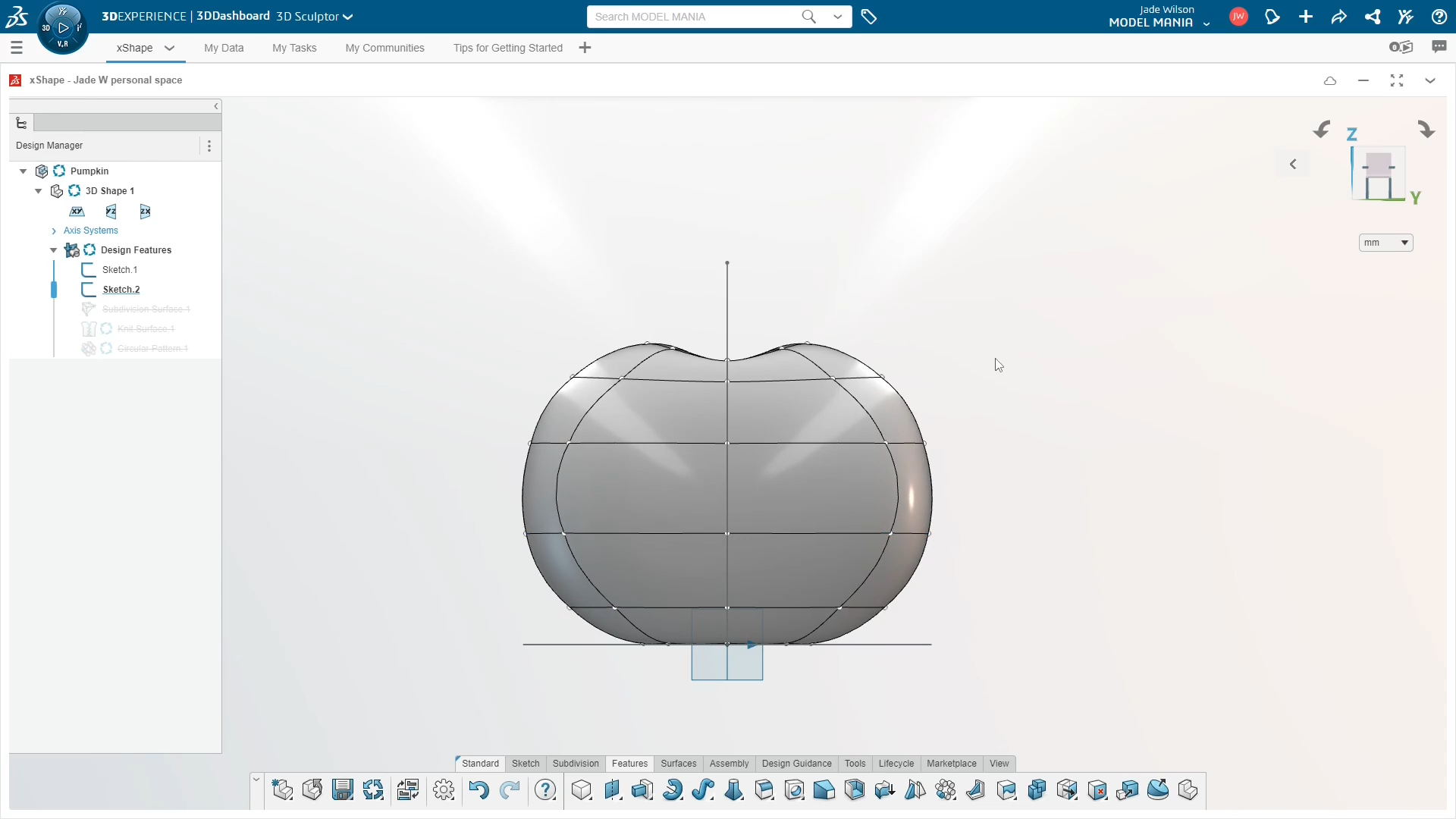

我从南瓜开始，我做的第一件事就是创建指南草图，以帮助我将零件建模为特定尺寸。选择 XY 平面，我画了一个 32 毫米的圆来确定南瓜的总周长，并在 YZ 平面上画了另一个草图，从轴线向上 30 毫米。这是针对南瓜的整体高度，包括茎。我使用了地球的细分形状，并将其拖放到轴的中心，取消选中中间平面，以便形状位于 XY 平面的顶部，同时保持轴的中心。我决定对南瓜的一段进行建模，稍后我可以将其绘制成圆形图案。从正面看我的形状，我塑造了南瓜的正面轮廓。在对南瓜建模时，我发现一个非常有用的工具是对称工具，打开对称工具并选择位于南瓜前轮廓中心的 YZ 平面。打开后，我可以自动移动形状一侧和另一侧后视镜的点。

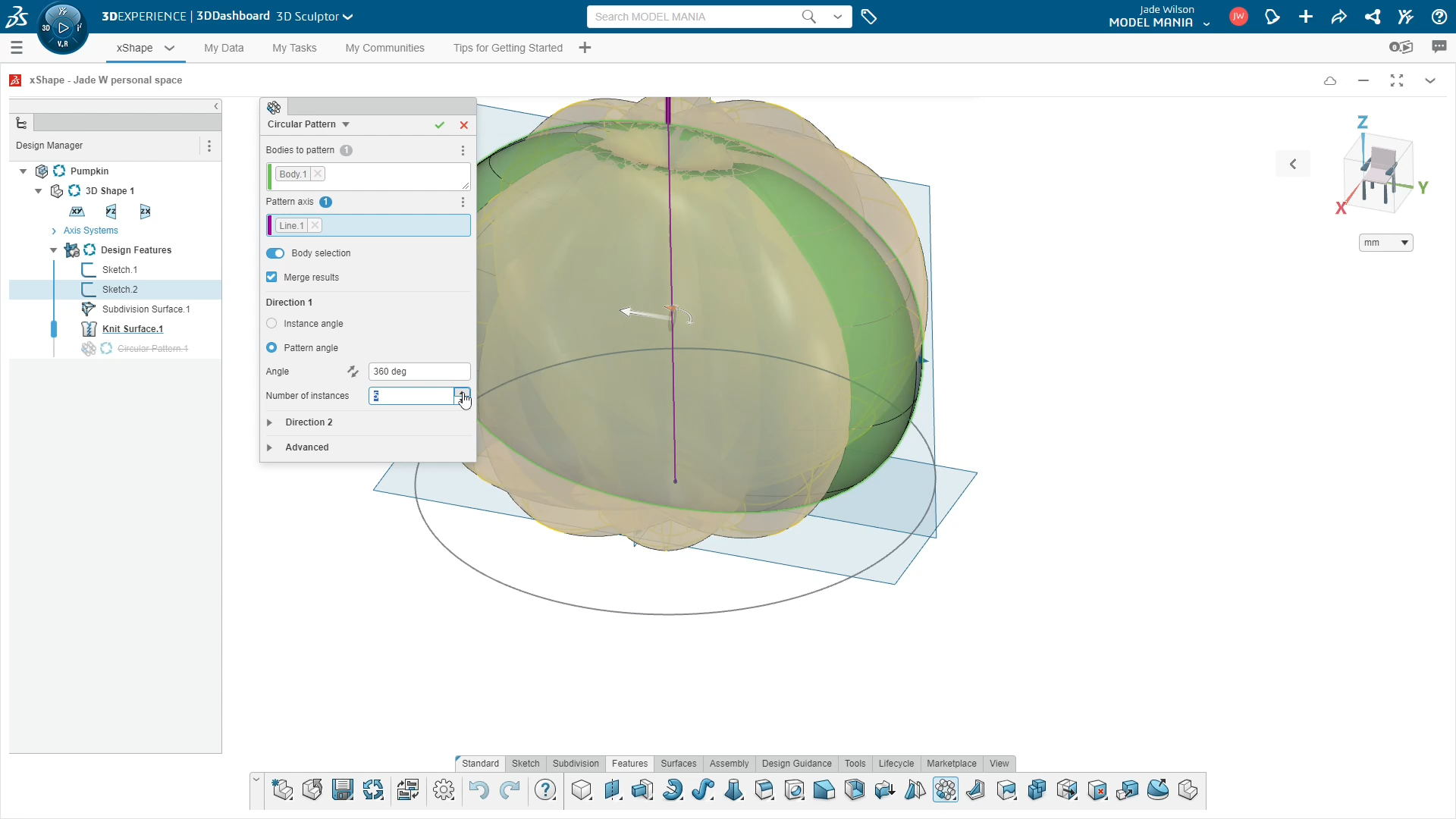

选择特征选项卡和圆形图案，您可以在线性图案下拉列表中找到它们。我将该功能更改为“身体选择”，并为“身体图案”选择了我的形状。对于图案轴，我可以使用我的线条引导草图，我知道它是我形状的中心。然后我将方向更改为“图案角度”而不是“实例角度”，这更适合 360 度图案。在 360 度的角度下，我输入 5 作为“实例数”，您可以看到下面的预览。当我检查勾号时，我检查了“合并结果”以将所有图案化主体合并为一个。

如果需要，您可以随时返回并编辑细分曲面。我用我的南瓜个人资料这样做，直到我对它感到满意为止。你真的可以在 xShape 中玩转，你可以非常自由地创造什么。我可以创建形状，否则我需要更长的时间才能在 SOLIDWORKS 中建模。一旦我对自己的形状感到满意，我就可以关闭它，看看它的图案是什么样子的。您可能会注意到，在教程中，查看特征树，我的形状变成了针织曲面，这对于作为实体导入 SOLIDWORKS 非常重要。

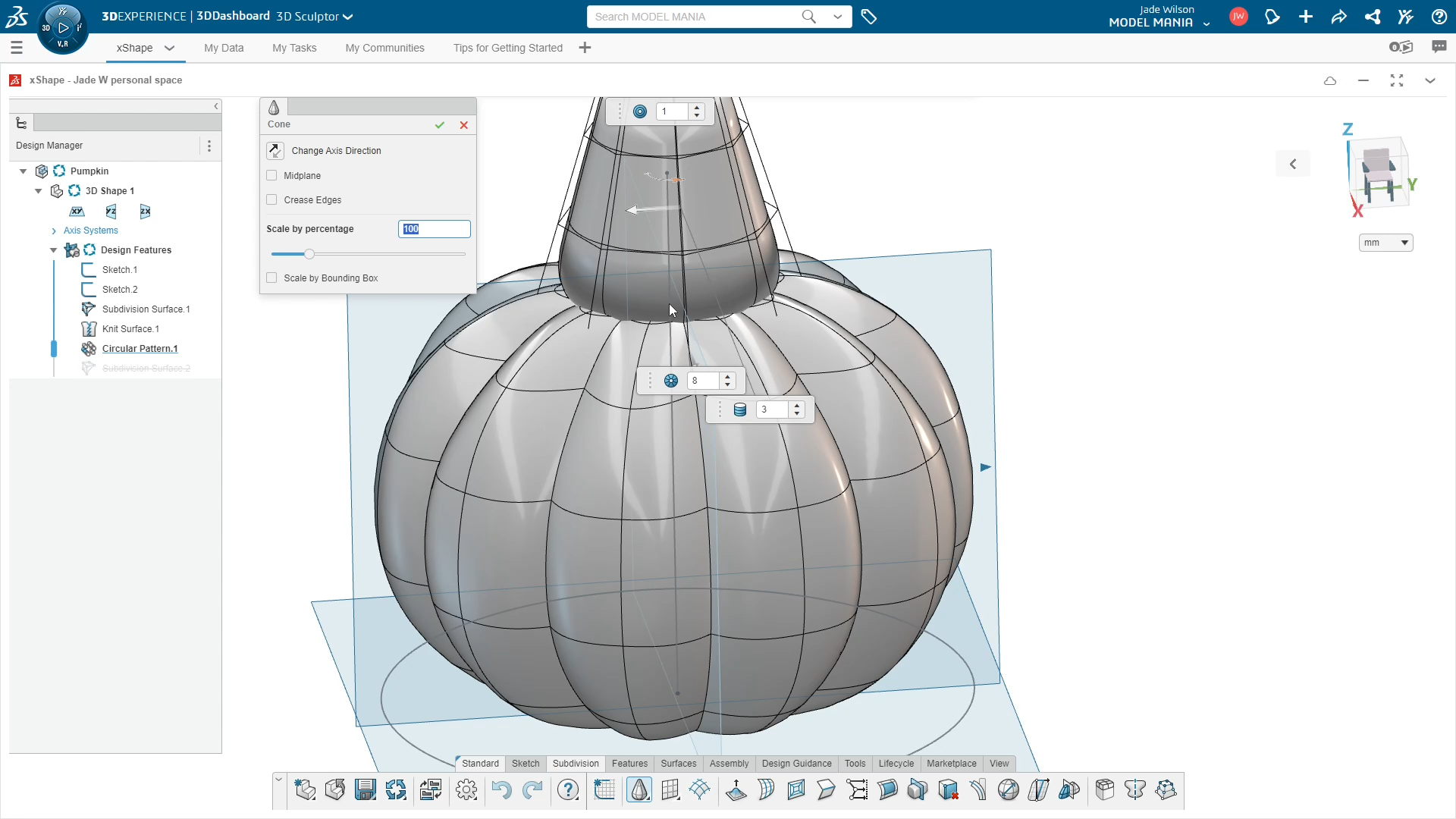

转到茎上，我使用了圆锥体 sub-d 形状。圆锥体的形状非常适合这个，因为它已经变细了，我可以用这种形状非常自由，它可以通过不同的点以不同的方式拉动，使圆锥体更加不规则，更能代表南瓜茎。我认为在使用这个应用程序时，重要的是从最合适的形状开始设计，例如，我不会从“盒子”子 d 形状开始茎形状，因为我必须将其制作为圆形。有时可能需要反复试验，但一旦您习惯了形状，快速、更高效地建模就会变得更加容易。

完成并关闭形状后，我可以保存我的组件并使用保存的下拉列表中的导出选项。我使用磁盘上的文件选项将其作为 STEP 文件保存到我的计算机，通过这样做，我可以在 SOLIDWORKS 中打开我的组件，以用于您将在本教程末尾看到的动画。我还可以将其保存为 SOLIDWORKS 中的 STL 文件以进行 3D 打印，或者您可以直接在 xShape 导出选项中执行此作。

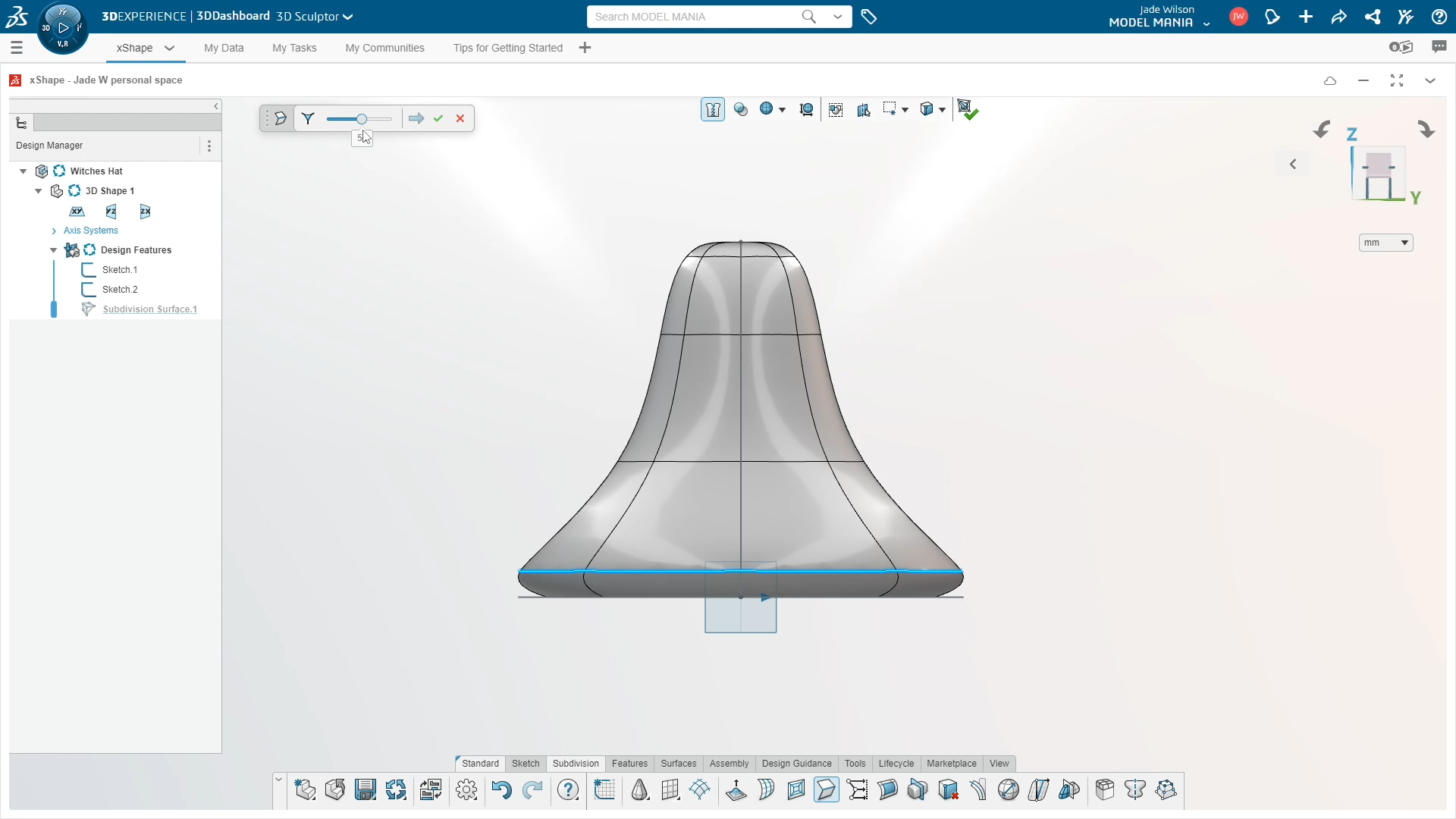

转到女巫帽部分，我启动了一个新组件，并再次为这个设计创建了一些新的草图指南，在 XY 平面上，我在距轴线 37.5 毫米处绘制了一个圆，以勾勒出帽子的外缘直径。然后在 YZ 平面上使用 30 毫米线测量总高度的第二个指南。我也在这个设计中使用了锥体，将其放在轴的中心。我使用了智能功能和底部环的折痕功能，使帽子的底部更加锋利。如果我使用快速折痕功能，它会 100% “折痕”并且很锋利，但如果需要，您可以使用折痕功能设置来调整或重新编辑折痕量，您可以在其中增加或减少折痕的百分比。

我总是倾向于使用的一个非常有价值的功能是“插入循环”，我可以选择一条边缘和即时循环选项来在形状上插入一个循环。然后，我可以使用额外的环来更好地控制帽子的形状并形成帽子的边缘。在对帽子的边缘进行建模时，我必须确保它有一定的厚度，这样它就不会太薄而无法进行 3D 打印。

当我选择帽子上的一排点时，机器人想要根据选择旋转，我需要将其更改为与 XYZ 轴对齐。这样，当我旋转点时，它们会沿着我的轴移动，这只会使我的模型更容易、更干净地使用。从这里开始，只是旋转其他环以进一步弯曲帽子，直到帽子的尖端。同样，我在建模中可以非常自由，有时只是反复试验，看看你的模型会随着你推拉点而如何变化，但看到你的设计成型真的很有趣。

我决定在我的帽子上添加最后一个小细节，这不是必需的，但我将帽子的底面分开以添加另一个环，这样我就可以将底部点向上拉到帽子中。我使用视图模式打开线框，这样我就可以看到我离帽子外壁有多远，再次确保我不会让自己留下薄弱的 3D 打印墙。完成帽子后，我再次保存并将其导出以在 SOLIDWORKS 中打开。

我在 SOLIDWORKS 中设计了游戏基础零件，并将其与我的 xShape 零件一起使用，以创建分解图运动研究。如果您还不知道这一点，可以将这些研究导出到可视化中，以便渲染成动画。您可以在教程末尾看到我的动画。
