3DEXPERIENCE平台的角色介绍 ——Electrical 3D Systems Designer

集成的3D电气开发环境，在数字封装背景下支持无线电装置、电缆和跑道的物理设计。

概述

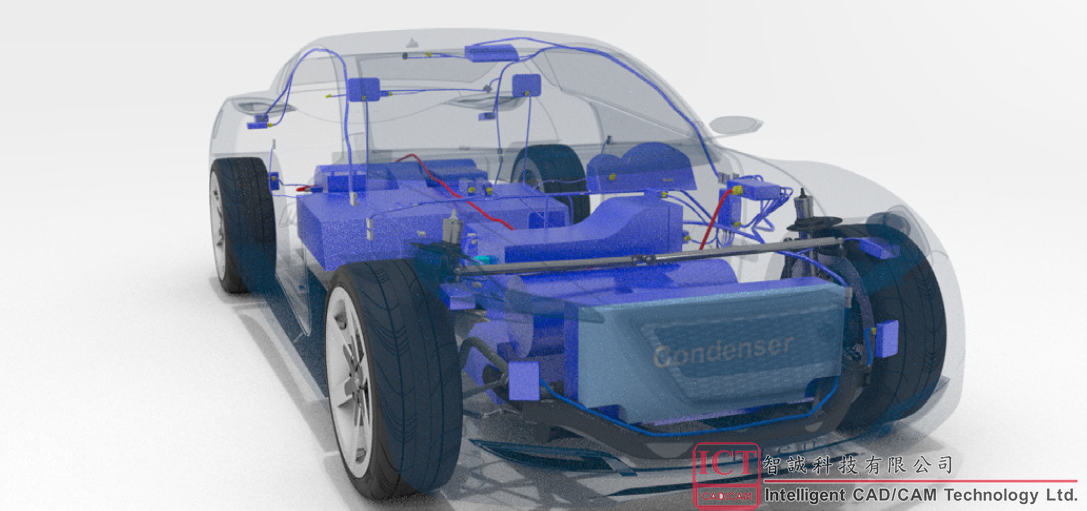

Electrical 3D Systems Designer（电气3D系统设计者）允许用户将电气原理图与3D设计同步，以提高电气系统的质量和一致性在整个产品的背景下准确地设计和优化电气3D线束和电缆通道，避免需要昂贵的物理原型。
该角色使3D电线和电缆的布线，以获得准确的束直径和电线/电缆长度。

• 原理图和3D线束定义之间的自动同步和验证。
• 高效的用户界面和高效设计高质量复杂线束和布线系统的能力。
• 完整线束和布线的精确3D数字模型，并带有上下文仿真。
• 降低成本，提高质量，缩短开发时间。

电气3D系统设计器具有强大的功能和检查工具，有助于提高效率和改善电气系统质量。

关键能力
通过在数字模拟演示环境中实现线束和电缆的3D虚拟设计，加快产品开发。

• 原理图和3D管道定义之间的自动同步和验证。
• 减少实体模型95%-100%。
• ·与仅采用2D工艺相比，导线长度比预计值减少高达25%。
• 利用集成的逻辑到物理过程覆盖，实现原理图驱动设计，从而提高电气设计质量。
• 通过改进功能设计，减少设计错误，大幅减少重新设计，提高线束的可制造性，创造最高的线束质量。
• ·大幅减少布线时间(从逻辑集成到物理集成只需几分钟而不是几小时)。

关键使用案例
路线包

• 放置设备和连接器。
• 在整个产品设计中创建电气束路径。
• 定义束特性(分支位置、弯曲半径、初始束直径和总体松弛度)
• 通过支撑和支撑几何优化束路径。
• 调整局部松弛长度。
• 放置保护装置(热缩管、胶带、张力消除装置、波纹织机)。
• 使用网络助手检查捆绑包一致性
•

同步/传输导体(电线和电缆)

• 使用XML iXF(标准)从原理图系统导入布线信息。
• 或者，使用逻辑到物理工具与CATIA系统原理图设计器信息同步
• 使用路由助手通过定义的线束布线，考虑隔离代码和线束弯曲半径。
• 立即获得线束长度(也可在可导出的报告中获得)和线束直径。

3DEXPERIENCE平台的功能
完整的电气线束生命周期管理解决方案，可快速轻松地与现有工具和流程集成。

• 加快协同向市场交付产品创新，加强复杂系统管理能力。
