SOLIDWORKS 加工制造：什么是 K‑因子？

在钣金加工制造领域，精度至关重要。每一处折弯、每一个角度以及每一种材料厚度，都会影响钣金零件能否加工成功。保障加工精度的一项关键要素就是折弯补偿。

下面智诚科技ICT来讲解什么是折弯补偿与 K‑因子，并演示它们如何在 SOLIDWORKS 钣金加工中应用。钣金零件上的每一次弯折，都会将一块平板金属转变为具备使用功能、往往结构复杂的零部件。但这种形态转换存在不少难点，其中一项就是确定折弯所需的正确材料长度，折弯补偿正是用来解决该问题。

三种折弯补偿计算方法

SOLIDWORKS 提供三种不同的折弯补偿计算方法：K‑因子、折弯计算以及折弯补偿 / 折弯扣除。三种方法的根本目的相同，都是计算正确的展开图样长度，但复杂度与计算精度各不相同。

什么是 K‑因子

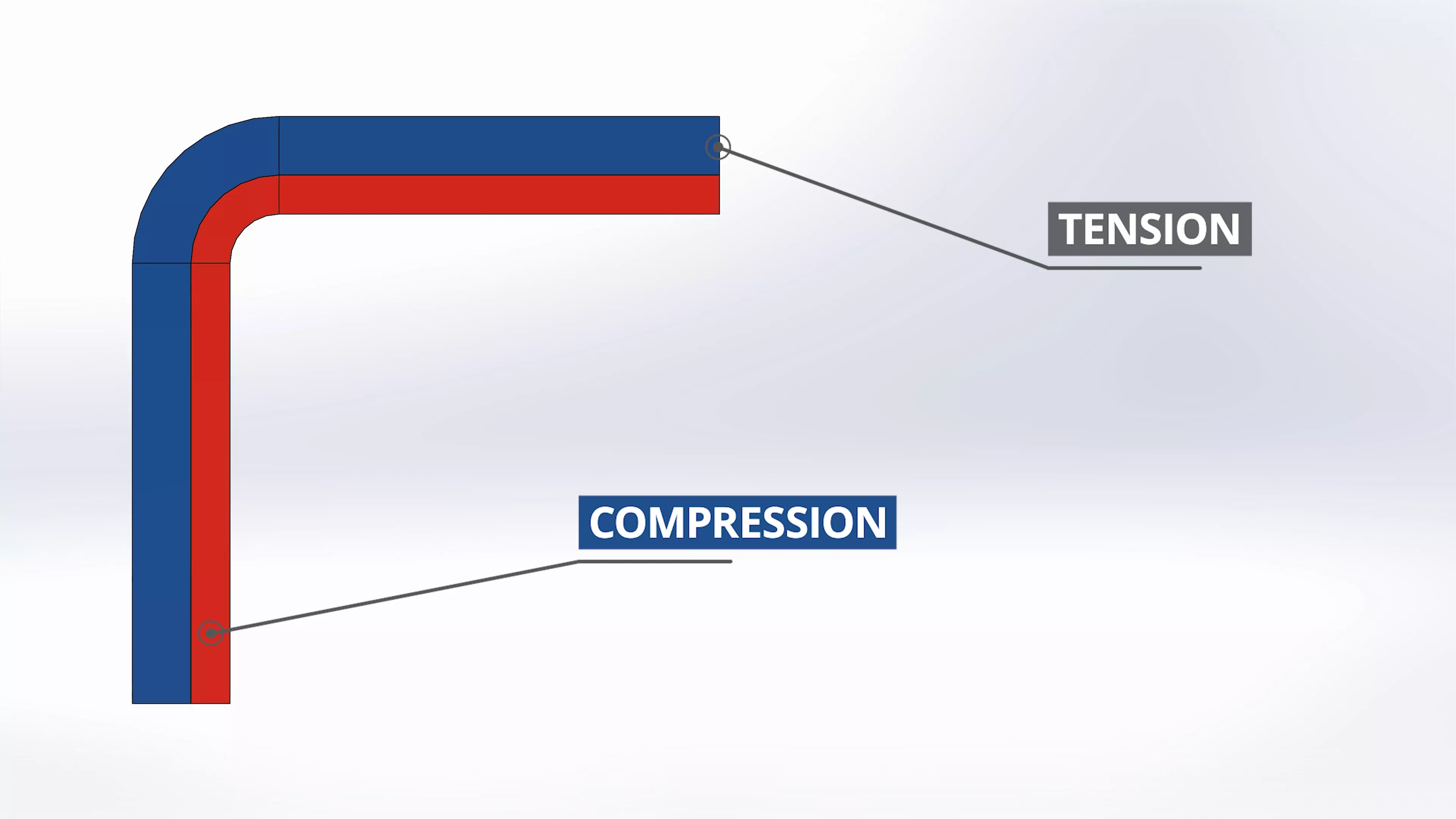

K‑因子是介于 0 到 1 之间的无量纲数值，是钣金折弯计算的重要参考依据。它描述中性层（材料既不受压也不受拉的位置）在材料厚度方向上所处的位置。

中性层十分关键，它决定了材料在折弯过程中的变形行为。

K‑因子方法应用十分普遍，依据材料厚度与折弯半径采用预设数值，是一种运算快速、可靠性较好的折弯补偿计算方式。

下表（附带替代文本）列出 K‑因子推荐取值。

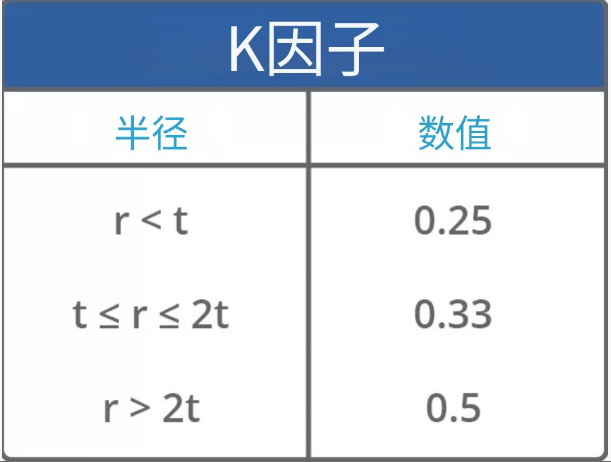

钣金 K‑因子推荐取值表：

当折弯半径小于材料厚度时，K‑因子取 0.25。

当折弯半径介于材料厚度与两倍材料厚度之间时，K‑因子取 0.33。

当折弯半径大于两倍材料厚度时，K‑因子取 0.5。

什么是折弯计算

该方法采用解析计算方式，通过公式结合材料厚度、折弯半径、折弯角度等多项参数计算 K‑因子。

折弯计算

该方法可以精准确定中性层的实际位置，因此能够获得更高计算精度，尤其适用于复杂设计。

什么是折弯补偿 / 折弯扣除

三者之中精度最高的方法，需要通过实际工艺测试，测定出准确的折弯补偿值或折弯扣除值。

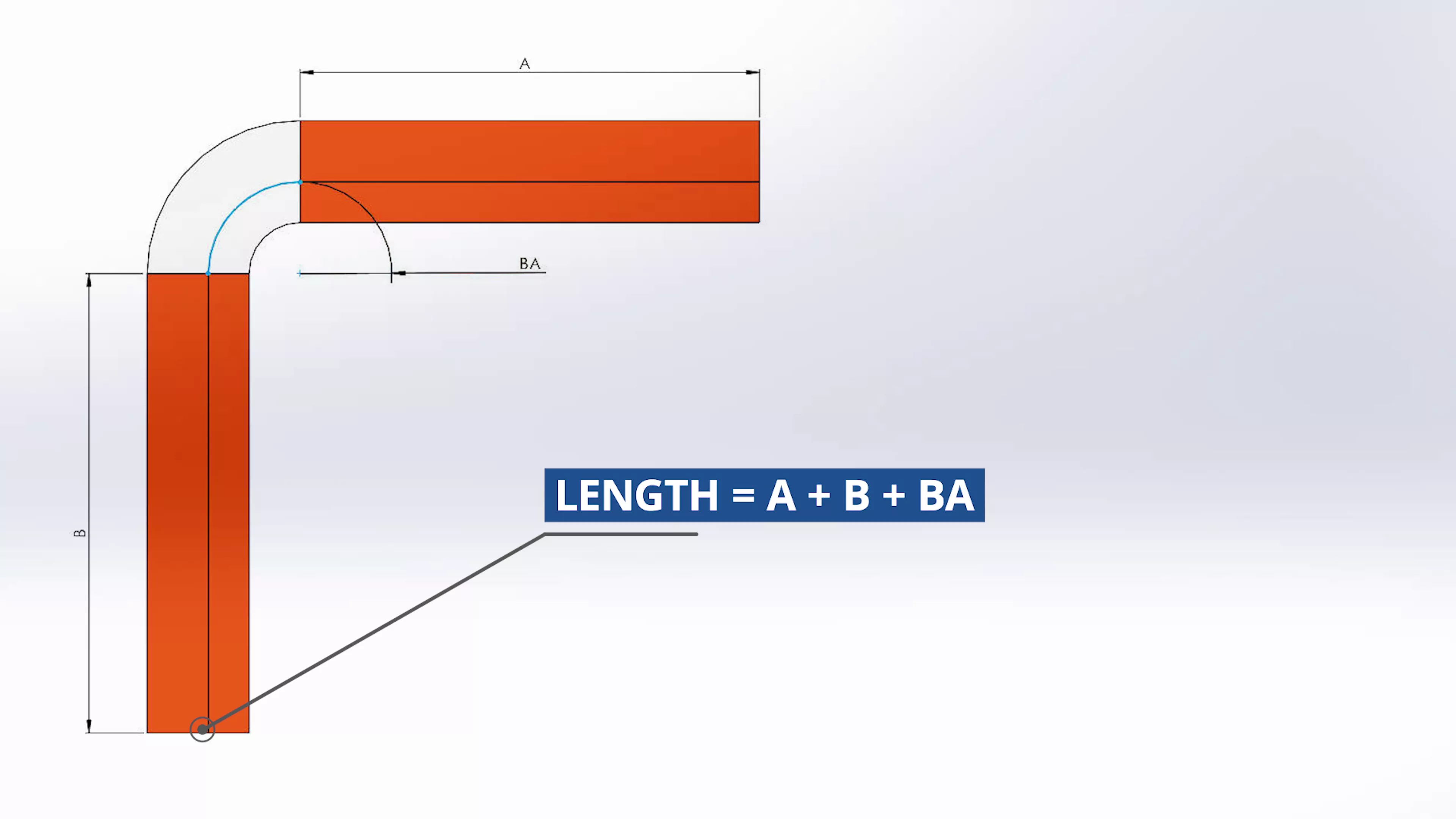

折弯补偿

折弯补偿计算公式

该方法特别适合对精度要求极高，或是使用特殊材料、专用折弯设备的场景。

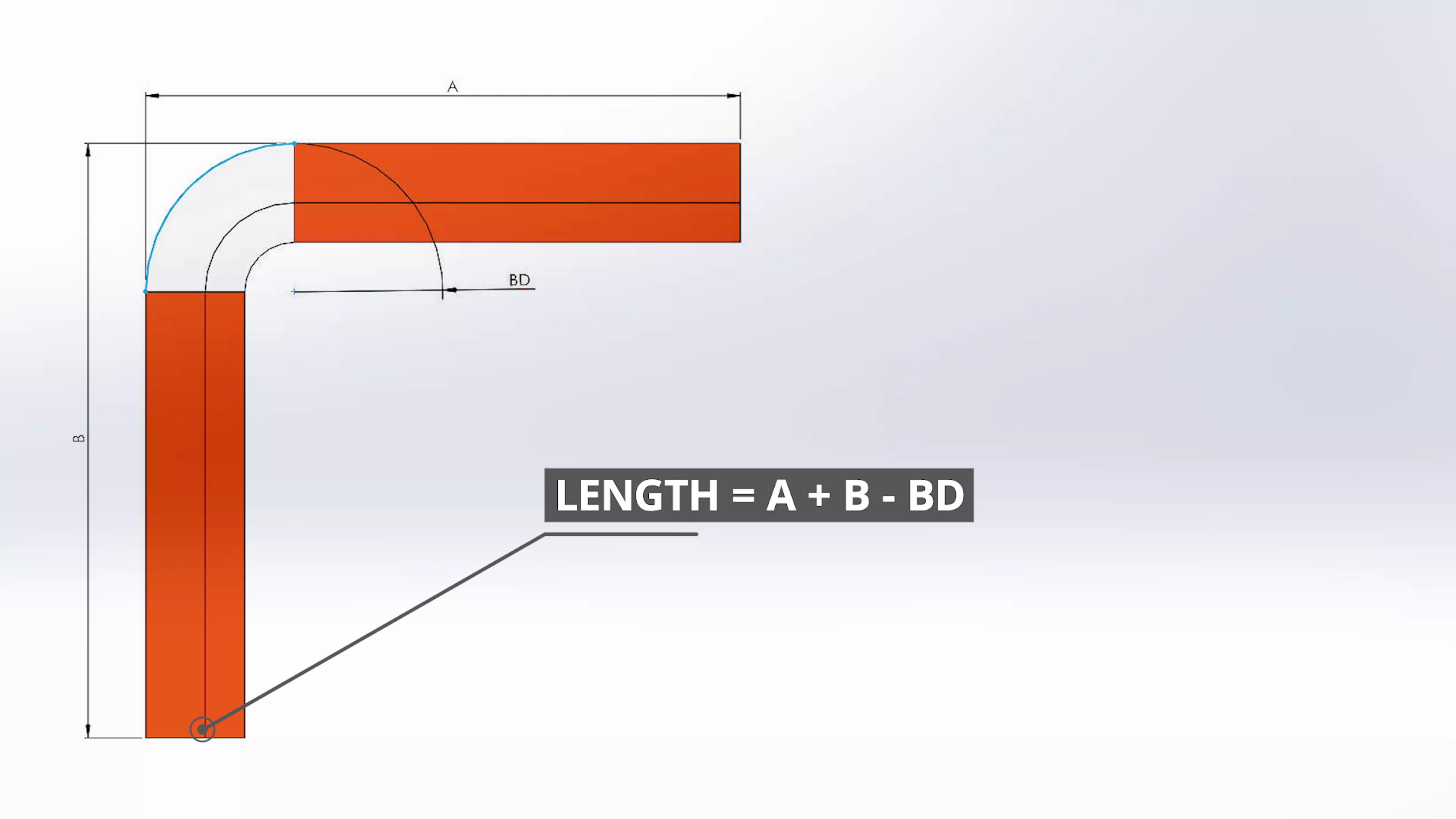

折弯扣除

折弯扣除计算公式

使用 SOLIDWORKS 优化折弯精度

钣金加工厂商广泛使用 SOLIDWORKS 三维 CAD 完成钣金零件的创建、仿真与分析。在 SOLIDWORKS 中，折弯补偿是保证虚拟设计与实物加工结果高度一致的核心要素。

SOLIDWORKS 依据材料厚度、折弯半径、折弯角度计算展开图样，再结合 K‑因子算出所需的折弯补偿。

如果追求更高精度，可以选用折弯计算方法，依据行业标准与具体参数自动完成计算。

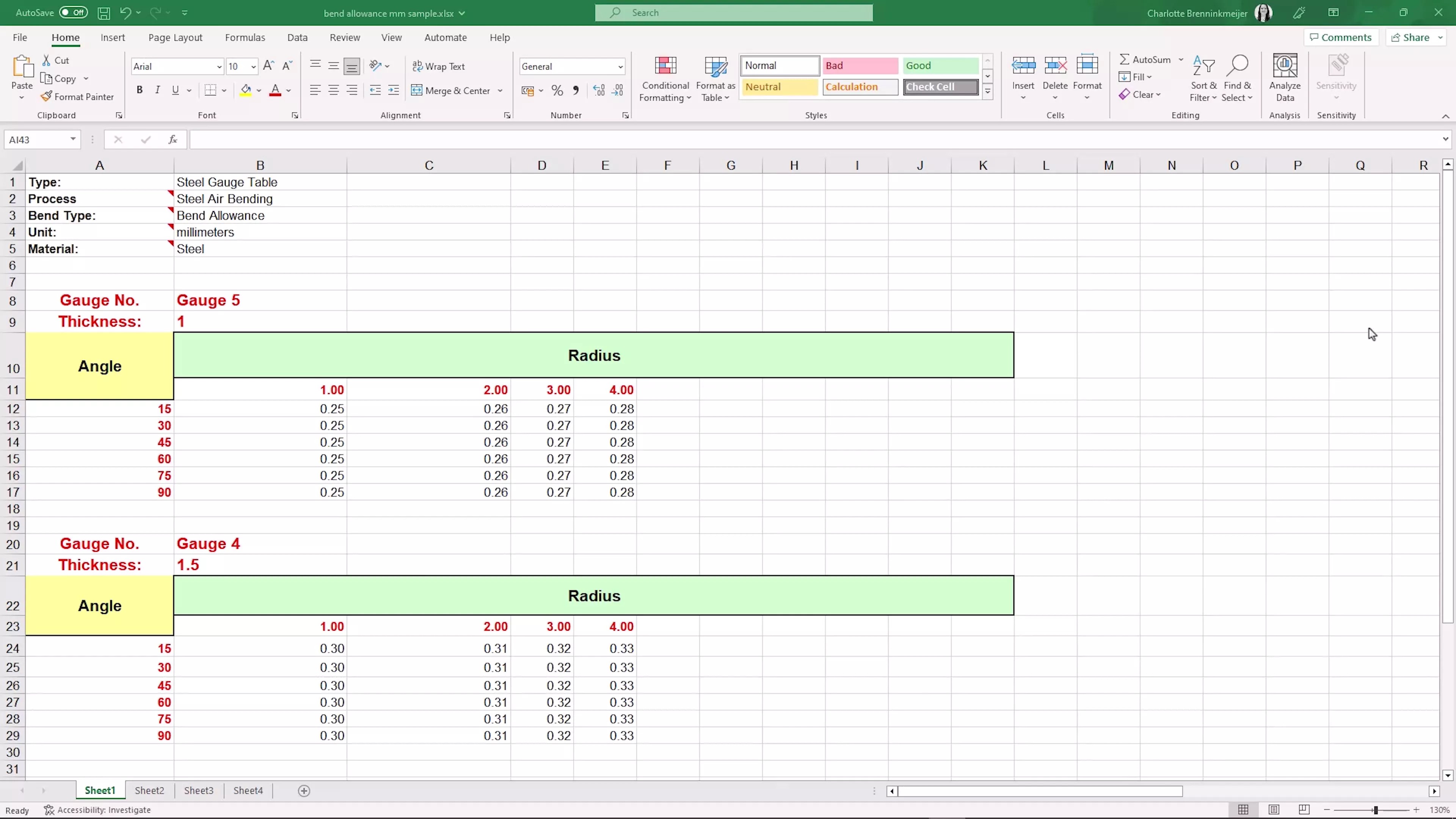

折弯规格表

以上全部折弯补偿参数均可保存至折弯表或者规格表，需要时直接调用。

请注意：当折弯机与模具发生磨损或更换后，务必更新表格参数！
