SOLIDWORKS 2026 Electrical新增十大功能

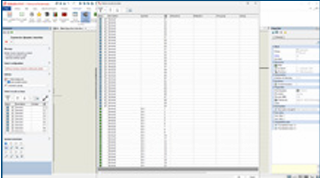

1、将配件分配到特定接线头或电路

• 现在可将保险丝分配到保险丝盒、引脚、插座、密封 件，并将插头直接分配到接线头或电路，从而明确制造 步骤，并确保装配无误。

 • 无需为配件建模，即可创建完整的 2D 电气结构。

优势

 现在可为包含零部件和附件 的电气设计，轻松创建完整 的 2D BOM 文档。

2、电气原理图 PDF 导出灵活性提升

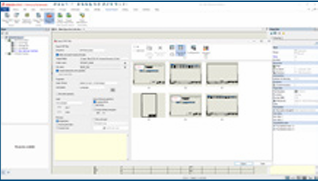

• 现在可通过灵活选项自定义 PDF 导出，例如按项目、书 籍或页面进行整理，并可自动调整页面方向。

• 借助全新且更直观的界面，可更快完成新 PDF 输出设置。

优势

快速整理并输出极其清晰的 PDF 生产文档。

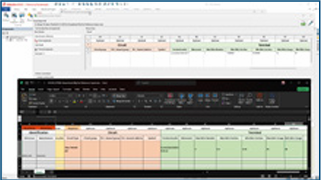

3、制造商零件与电缆参考导入流程简化

• 现在可从 Microsoft® Excel 中更快地导入制造商零件和 电缆参考数据，从而加速库创建并提升数据准确性。

• 简化了电路、接线头及电缆芯线等多类项目的数据录入 工作

优势

创建电气零部件与电线/电 缆库时变得更快更准确。

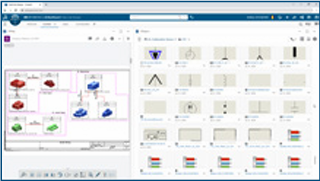

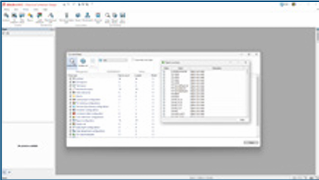

4、3DEXPERIENCE® 库中的加载与重新加载功能*

 • 借助 3DEXPERIENCE 平台的加载和重新加载功能，用户 可简化电气库管理，确保整个团队的设计一致性。

• 新简化的界面将所有注释整合到一个易于访问的工具栏 中，从而加快电气库的管理速度

优势

 通过简化的电气库管理，更 好地保证设计的一致性。

5、将本地库保存至 3DEXPERIENCE*

 • 现在，用户可将本地电气内容整合到 3DEXPERIENCE 平台 的中央库中。

• 复用电气内容创建者输出的成果，进而防止重复的工作， 并确保团队成果的一致性。

优势

 用户可将本地电气库保存到 3DEXPERIENCE 平台，集中 管理有价值的内容。

6、新角色： SOLIDWORKS Electrical 3D Augmented

 • 现可在 3D CAD 和 SOLIDWORKS Electrical Schematic Professional Augmented 之间建立直接的双向连接。

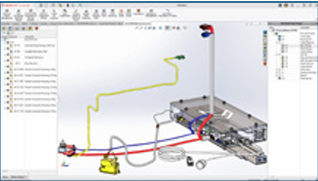

• 现支持在 3D 环境中放置电气零部件，依据规则自动步 路电线和电缆，并生成精确的生产文档，例如电线长度 和线束工程图。

优势

 凭借 3DEXPERIENCE 平台上 集成的电气设计与布线功 能，简化工作流程。

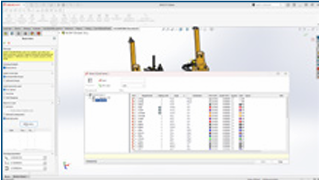

7、电线步路属性管理器功能增强**

 • 现在可直接通过电线步路属性管理器对选定的电线进行 步路，从而简化线束设计，提升控制力与效率。

• 就像处理电缆一样，将步路操作聚焦于特定单根电线或 一组电线，从而为线束设计带来更高的精度与灵活性。

优势

 通过对特定电线进行步路， 现可加速 3D 电气工作流 程。

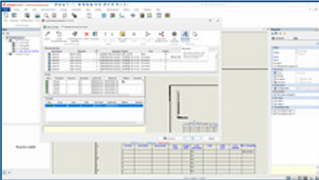

8、动态连接器插入功能改进

• 直接的符号访问和一个全新的详细电路选择对话框，让 连接器的插入变得更加简单，实现更快速、更准确的设 计选择。

• 电路列表的布局、排序、筛选及限制控制均已得到改 进，导航更快、更轻松。

优势

 凭借改进的访问权限、电路 选择、筛选和控制选项，简 化了连接器插入流程。

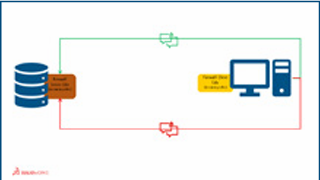

9、协作服务器功能增强**

 • 通过优化的客户端-服务器连接，增强了与现代 IT 环境 的兼容性，从而实现更可靠的性能。

• 所有通信均从客户端发起，消除了服务器到客户端的连 接，降低了防火墙的复杂性，并增强了网络安全性。

优势

 支持从客户端发起连接，并 且无需变更客户端防火墙， 提升了 IT 安全性和兼容性。

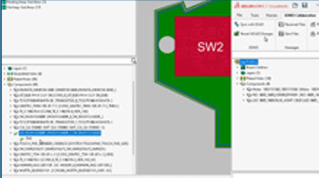

10、使用 IDX 3.0 的 ECAD-MCAD 协作功能增强***

 • 支持父子层级关系跟踪，增强了 IDX 3.0 的协作能力，实 现了布线区、禁布区、PTH 及 NPTH 数据的精确同步。

• 现可在 ECAD 更新前覆盖之前的推送、复核并撤销 MCAD 变更，从而减少错误与返工，缩短设计周期。

优势

 通过数据跟踪、变更控制和 更快的设计周期，加强 ECAD-MCAD 协作。
