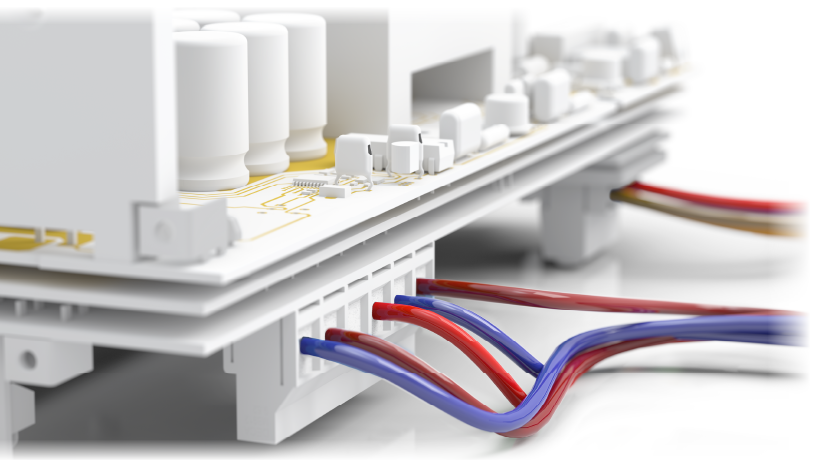

CircuitWorks 是 SOLIDWORKS CAD 软件中提供的插件。CircuitWorks 将 PCB 设计引入 SOLIDWORKS 生态系统，允许 ECAD 和 MCAD 团队之间进一步集成。作为一种协作工具，CircuitWorks 不仅能够帮助用户将 PCB 布局信息直接导入到参数 SOLIDWORKS 设计中，还能在 SOLIDWORKS 中定义装配体，然后将其发送到您选择的 PCB 工具中。
概述
Summary
优势
Advantage
CircuitWorks 是什么？
CircuitWorks 是 SOLIDWORKS CAD 软件中提供的插件。CircuitWorks 将 PCB 设计引入 SOLIDWORKS 生态系统，允许 ECAD 和 MCAD 团队之间进一步集成。作为一种协作工具，CircuitWorks 不仅能够帮助用户将 PCB 布局信息直接导入到参数 SOLIDWORKS 设计中，还能在 SOLIDWORKS 中定义装配体，然后将其发送到您选择的 PCB 工具中。这种双向设计意味着 CircuitWorks 能够契合您的工作模式，为您现有的工作流程赋能增效。
CircuitWorks for SOLIDWORKS 的关键优势
优化工作流程
CircuitWorks for SOLIDWORKS 可优化您现有的 ECAD-MCAD 工作流程。无论您的设计流程是从电气零部件开始，还是从机械零部件开始，亦或是两者同时进行，CircuitWorks 的双向编辑功能都能无缝融入到您的产品开发工作流程中。
改进集成
CircuitWorks 不仅允许您将 PCB 设计文件直接导入到 SOLIDWORKS 中，还可为您更好地使用 SOLIDWORKS 完整产品组合提供有力支持。在 PCB 上进行热分析和其他仿真，并直接在产品的 CAD 模型中可视化呈现电路板，确保最终能够提高产品设计的准确性，所有工作都无需制作大量昂贵的物理原型。
简化协作
CircuitWorks 打破传统意义上电气团队和机械团队之间存在的阻碍。现在，两组团队可在设计文件中自然展开协作，简化所有相关人员之间的沟通、修订和协作流程。
两条生产路径
CircuitWorks 的强大之处在于它的实施方式与流程无关。无论您的组织目前如何处理电气和机械团队之间的设计协作，CircuitWorks 都是促进此协作流程的连接纽带，帮助您节省时间并改善沟通。
让我们来看看两条可能的生产路径，无论您选择哪一条，CircuitWorks 都能为您提供优质解决方案。

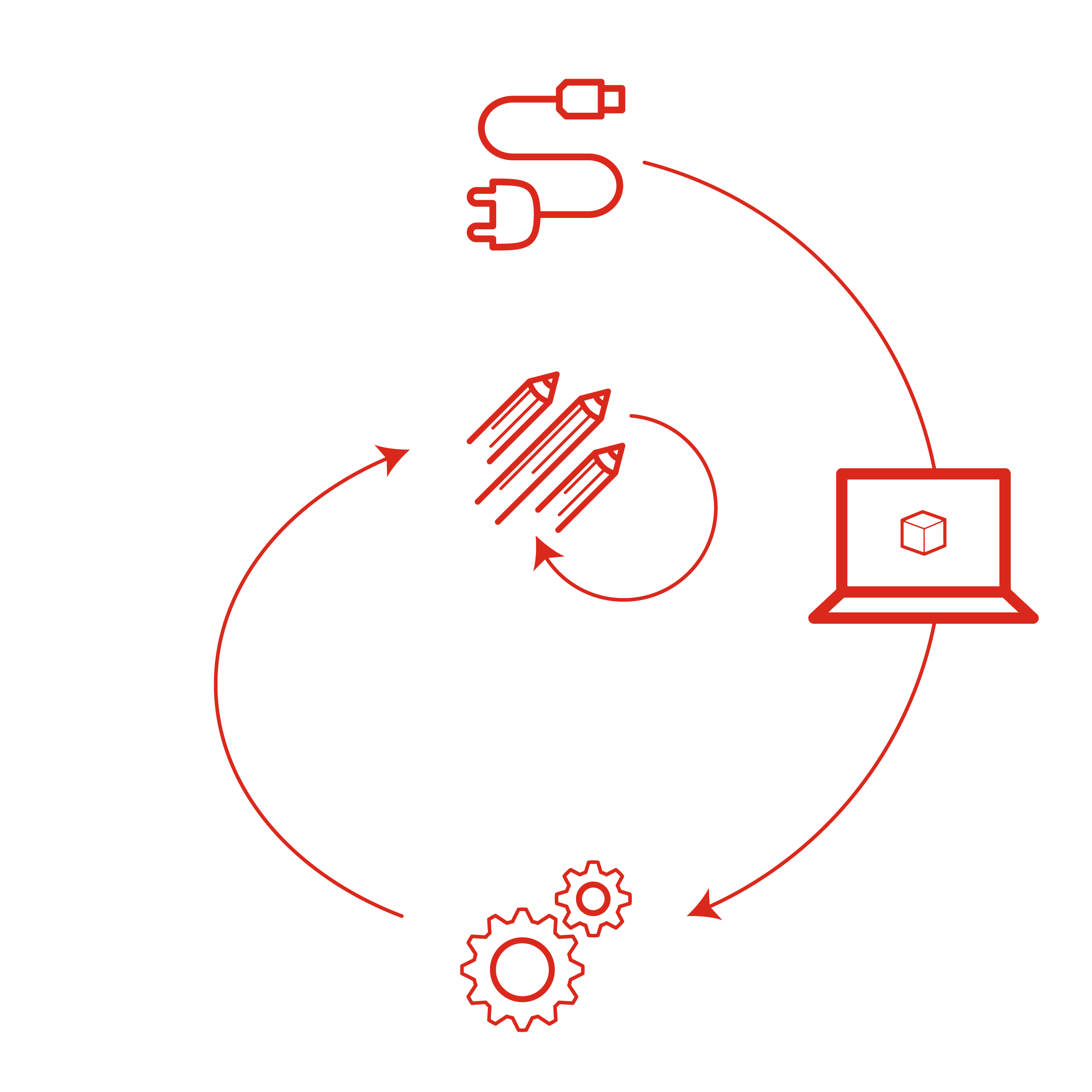

ECAD 驱动
1、电气设计：电气工程师使用自己的 ECAD/PCB 设计工具设计 PCB，然后将设计文件发送给机械团队。

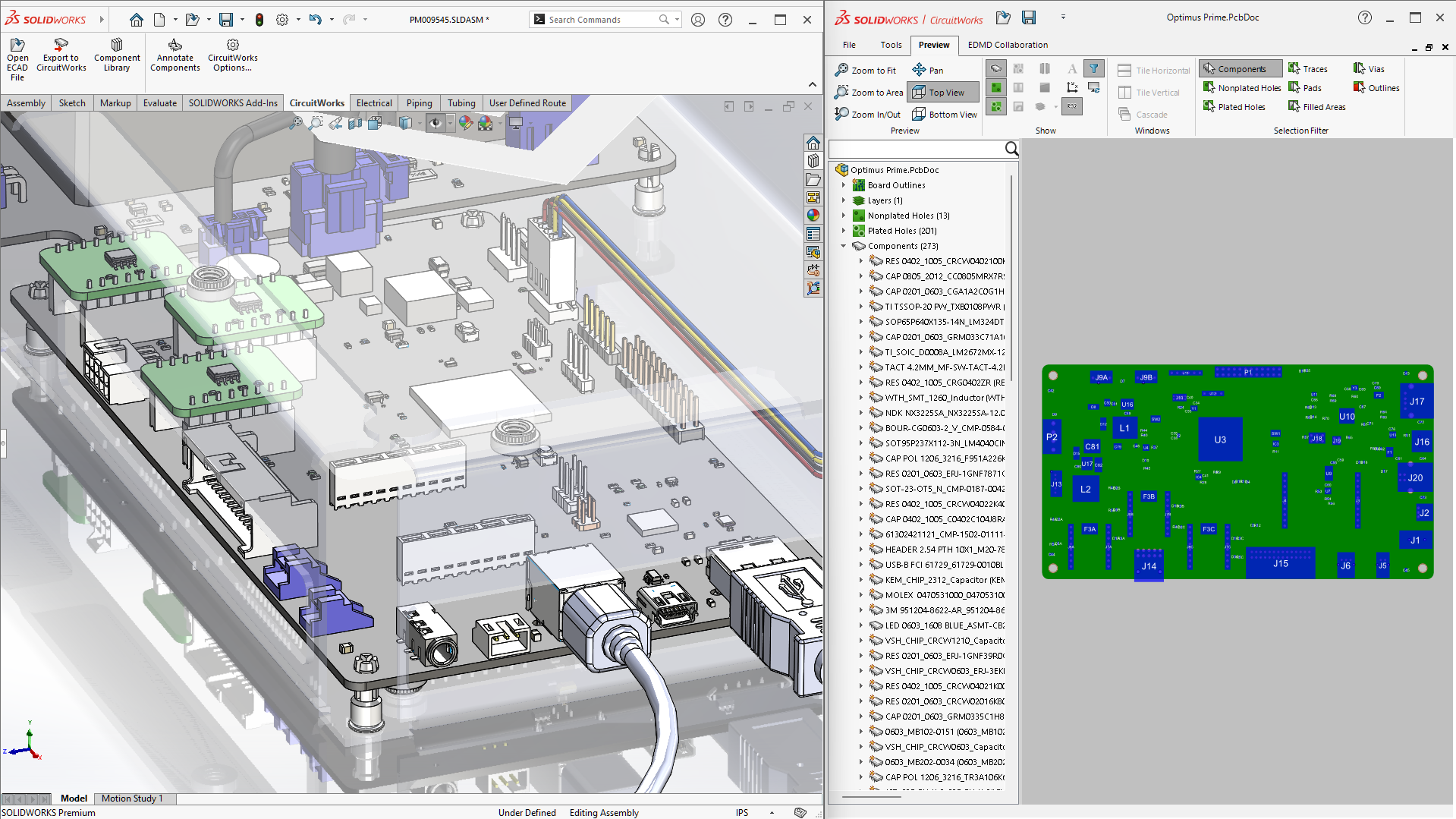

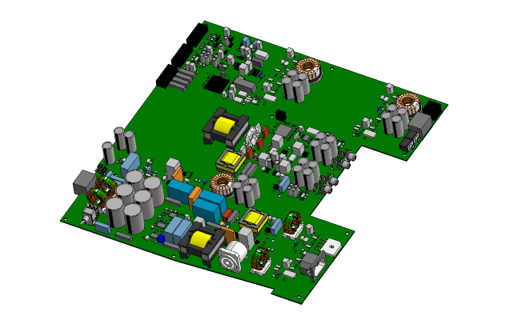

2、导入到 SOLIDWORKS：通过适用于 SOLIDWORKS 的 CircuitWorks 插件，机械工程师可以将 PCB 文件直接导入到 SOLIDWORKS 环境中。CircuitWorks 能够处理所有常见的中性文件类型，包括 IDF、IDX/ProStep EDMD 和 PADS ASCII 文件。
3、机械设计：机械工程师负责电路板的物理设计，并将其融入到整体产品设计中。他们会运行必要的仿真，并根据需要对电路板进行改进，然后将改进内容反馈给电气团队进行审核。
4、设计迭代：重复进行步骤 3，直到电气团队和机械团队都对设计方案满意，最终成品由此诞生。
MCAD 驱动
1、机械设计：机械工程师在 SOLIDWORKS 中设计物理 PCB 封装、安装孔以及阻进区/进入区，然后利用 CircuitWorks 将其导出为 IDF/IDX/PADS ASCII 中性文件，接着把导出的设计发送给电气团队。
2、电气设计：电气工程师将电气文件导入其首选的 ECAD/PCB 设计工具中，并根据物理设计构建电气系统。
3、设计迭代：电气工程师将修订后的设计发回给机械团队，供他们审核并实施到 3D CAD 产品模型中，以便后续进行测试和进一步编辑。两组团队能够互相传递设计、跟踪更改，并确定电路板以及最终产品的最终版本。
如上述工作流程所示，两组团队共同参与编辑和设计流程，因此双向更改得以实现。CircuitWorks 有助于促进协作和设计，最终加快项目完成速度，从而缩短上市时间。
CircuitWorks for SOLIDWORKS - 功能
让我们深入了解 CircuitWorks for SOLIDWORKS 所整合的强大通信和设计工具。
双向编辑和修订
CircuitWorks 允许您在 SOLIDWORKS 和您选择的 PCB/ECAD 工具之间轻松导入和导出 PCB 文件。当 PCB 能够作为 SOLIDWORKS 装配体导入，您便可以确保 PCB 适配于机械设计。此外，如果需要进行更改，CircuitWorks 支持双向编辑和更改跟踪功能，可以确保电气团队和机械团队保持同步，并且能够对各自设计所做的任何更改进行审核。CircuitWorks 支持其他设计更改，例如修改电路板形状和孔位置，以及阻进区/进入区的定义。
铜迹线支持

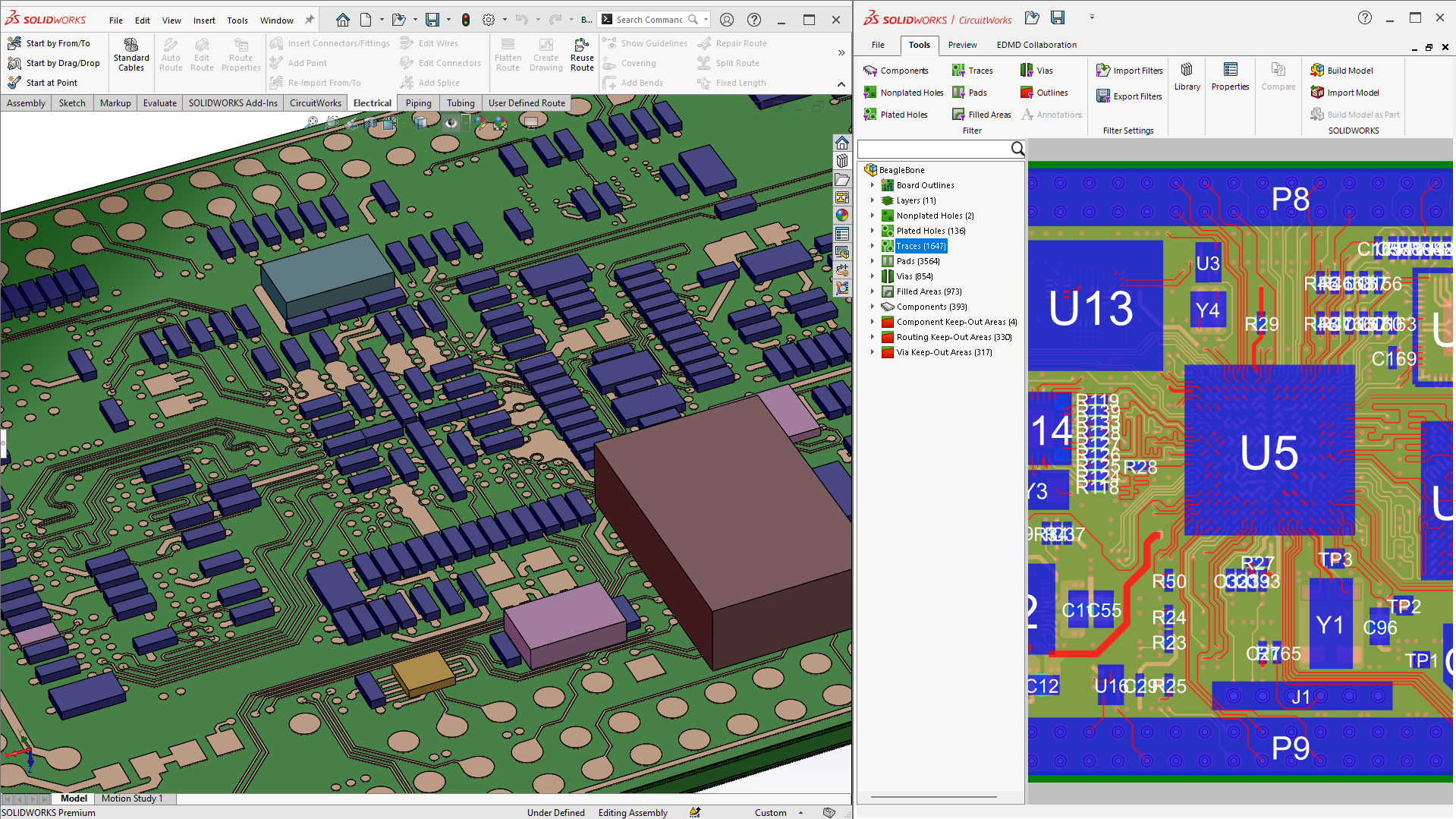

CircuitWorks 现在可以处理从 ECAD/PCB 工具提取到 SOLIDWORKS 的铜迹线数据，从而在印刷电路板中实现准确的材料堆叠。借助 CircuitWorks 插件，您可以在 SOLIDWORKS 中访问所有的安装孔和铜几何体 (包括迹线和导通孔)，可进行适当的质量、热、结构、冲击和电磁分析。
SOLIDWORKS 集成

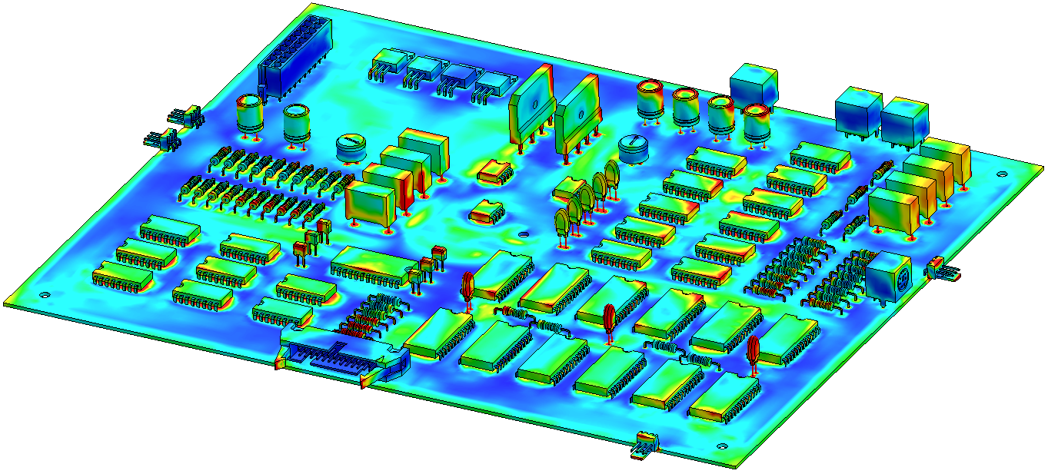

CircuitWorks 可为更好地使用 SOLIDWORKS 产品组合提供有力支持。例如，使用 SOLIDWORKS Flow Simulation，您可以进行热分析，防止 PCB 周围积聚热量。使用 SOLIDWORKS Visualize，您可以生成专业且拥有照片品质的 PCB 产品渲染图。所有集成都能帮助您将 PCB 设计和 ECAD/MCAD 集成提升到新的水平。
安全强大的内容管理
CircuitWorks 通过促进协作和文件共享来简化您的文件共享和存储流程。所有 PCB 设计的编辑、修订和标记都通过 CircuitWorks 实现，它与 3DEXPERIENCE 平台或 SOLIDWORKS PDM 进行连接，帮助您确保集中且安全地存储您的所有内容。
