如何通过文件预览提升 SOLIDWORKS PDM运行性能？

SOLIDWORKS PDM 的性能问题较为复杂，通常需要深入排查才能完全明确导致卡顿的根源。一个常见的核心痛点是：在文件库中选中任意文件时，eDrawings 加载数据会出现明显延迟。

这类延迟看似影响微乎其微，但耗时会不断累积，最终导致操作出现长时间卡顿。通常情况下，只需修改一项简单的设置，就能大幅缓解 SOLIDWORKS PDM 的预览延迟问题。

嵌入 SOLIDWORKS PDM 中的 eDrawings

eDrawings 与 SOLIDWORKS PDM 深度集成，对于需要查看 CAD 数据、却未安装 SOLIDWORKS 等 CAD 软件的用户而言，这一功能带来了革命性的体验提升。借助 eDrawings，用户可直观查看零件或装配体的真实三维形态。

集成式 eDrawings 查看器支持零件测量、装配体爆炸操作，还能为有需要的用户补充更多高价值数据。用户无需再像在 Windows 文件资源管理器中那样，仅能查看图标，而是可以直接获取真实的模型数据。

SOLIDWORKS PDM 预览延迟的诱因

在 SOLIDWORKS PDM 中选中文件时，eDrawings 查看器会自动加载所选文件的预览内容。对于简单文件，或仅选中少量文件的场景，该延迟几乎不会产生影响。

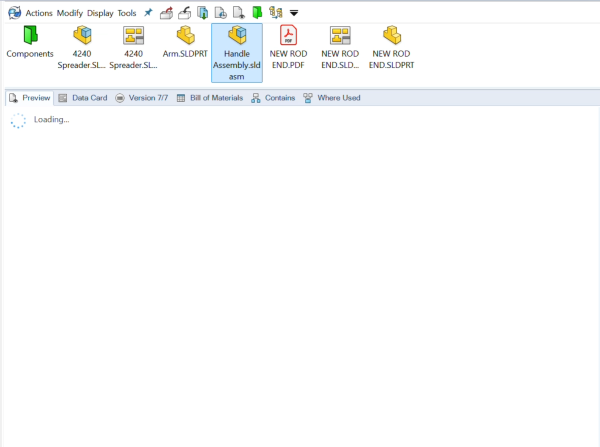

SOLIDWORKS PDM 预览加载时卡顿

但当快速切换文件，或选中复杂装配体时，需要加载的数据量会急剧增加，进而导致预览卡顿。eDrawings 预览虽会自动清理缓存数据，但用户切换文件的速度，往往快于缓存清理的执行速度，最终引发持续延迟。

修复 eDrawings 延迟的方法

你可以切换至不加载文件预览的选项卡浏览文件，避免资源管理器加载预览数据。但这会在工作流中增加额外步骤，操作效率反而比等待预览加载更低。

幸运的是，SOLIDWORKS PDM 提供了专用设置项，可缩短加载时间、提升运行性能。启用该设置后，在文件库内的浏览操作速度会大幅提升。

缩短 SOLIDWORKS PDM 加载时间的操作步骤：

1、打开 SOLIDWORKS PDM 中的 *显示（Display）*菜单

2、展开选项（Options）子菜单，选择显示图像预览（Show Image Preview）

3、指定需要以静态图像形式显示的文件类型，替代默认的 eDrawings 预览加载模式

在SOLIDWORKS PDM中显示图像预览选项

显示图像预览选项的作用

启用该选项后，SOLIDWORKS PDM 仅会显示所选文件类型的静态图像，而非加载完整的交互式预览内容。这会让 SOLIDWORKS 文件、eDrawings 文件、DXF 文件及其他格式文件的加载速度大幅加快。

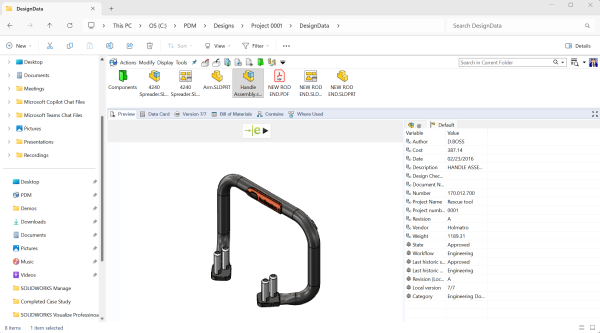

使用eDrawings按钮预览图像

当实际需要使用 eDrawings 预览时，该功能依然可以正常调用，只是不再自动加载。在图像预览界面中，会提供专用命令按钮，支持按需加载完整的 eDrawings 预览，而非对所有选中文件都执行全自动加载。

旧版本中提升 SOLIDWORKS PDM 预览速度的方法

若使用旧版本 SOLIDWORKS PDM，同样存在该功能设置项，只是菜单路径略有差异。在早期版本中，该设置直接位于选项下拉菜单下，名称为为 SOLIDWORKS 显示位图预览（Show BITMAP Preview for SOLIDWORKS）。

该设置的功能与效果完全一致，启用后预览选项卡中会显示 eDrawings 图标，点击图标即可加载完整 CAD 模型。

通过健康检查服务提升 SOLIDWORKS PDM 性能

若启用上述设置后，文件库浏览速度依然缓慢，说明系统存在其他诱因。网络速率、复杂文件的参考关系断裂等多种因素，都会直接影响浏览性能。
