SOLIDWORKS PDM 插件使用基础｜新手入门必看

SOLIDWORKS PDM（产品数据管理）是处理 CAD 数据中所有复杂文件参考关系的专用工具，可让你专注于设计工作。使用 SOLIDWORKS PDM 能够避免代价高昂的参考关系断裂问题，以及节省修复此类问题所耗费的时间。

SOLIDWORKS PDM 插件进一步扩展了该功能，实现与 SOLIDWORKS 设计环境的直接集成，并为建模与数据管理提供统一操作界面。

一、如何启用 SOLIDWORKS PDM 插件

要启用 SOLIDWORKS PDM 插件，首先需确认该插件已安装在你的电脑上。若未安装，请联系管理员获取授权许可并完成安装。

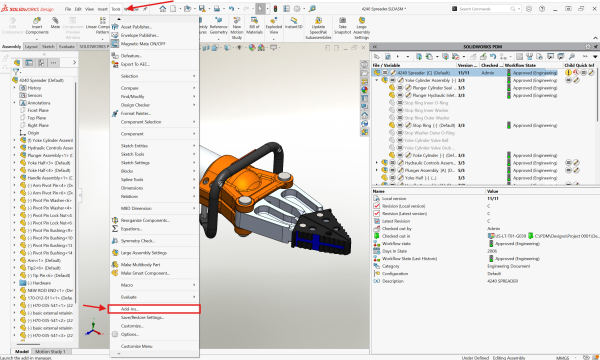

启用SOLIDWORKS的PDM插件

与其他 SOLIDWORKS 插件一致，该插件通过插件菜单启用，可根据个人习惯选择以下两种操作方式：

打开顶部工具菜单，选择插件，然后勾选启用 SOLIDWORKS PDM。

点击设置图标旁的下拉菜单，选择插件，再勾选启用 SOLIDWORKS PDM。

二、SOLIDWORKS PDM 插件的用途

插件安装并激活后，SOLIDWORKS任务窗格中会出现新图标 ——SOLIDWORKS PDM 图标（蓝莓图标）。任务窗格中的该板块分为三个功能区域，各区域各司其职。

1. 操作栏（Action Bar）

SOLIDWORKS PDM 用户日常需频繁执行各类操作：文件检入 / 检出、获取文件最新版本、切换审批工作流状态等。操作栏提供了最常用 PDM 任务的快捷访问入口SolidWorks。

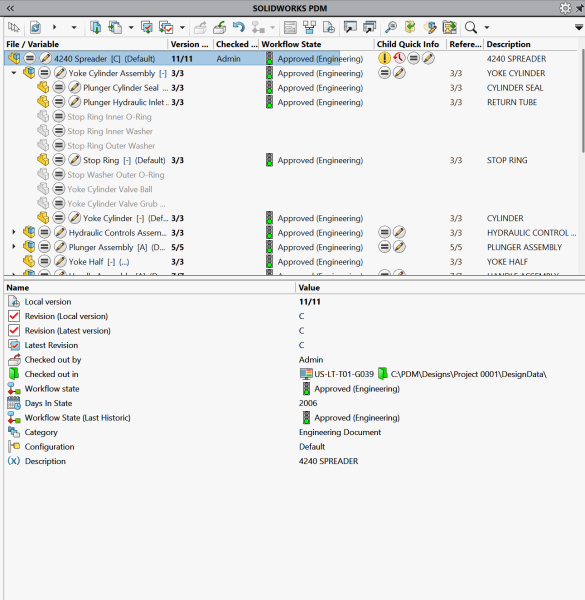

SOLIDWORKS PDM 任务窗格菜单

在此插件区域还可直接打开 SOLIDWORKS PDM数据卡。若需编辑数据卡，无需打开 Windows 文件资源管理器，在 SOLIDWORKS 内部即可直接修改相关信息。

此外，搜索工具与 SOLIDWORKS 深度集成，支持使用自定义搜索卡快速在文件库中查找文件。可用搜索权限与当前登录用户权限一致，可快速访问常规所需的全部文件资源。

2. CAD 文件信息

插件中间区域显示 SOLIDWORKS 中当前打开 CAD 文件的相关信息，包括文件当前状态、文件类型、版本信息、版本代号等。

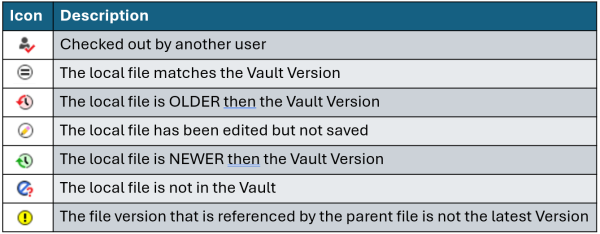

SOLIDWORKS PDM 文件状态图标

若部分零件为旧版本，会以红色高亮标注，让你即刻知晓当前使用的文件版本。软件还会通过各类图标展示图形化状态信息，便于快速查看数据。

右键单击该区域中的文件，会弹出子菜单，包含操作栏中显示的更多 PDM 工具。若需从装配体中打开零件文件，只需右键单击对应文件，通过下拉菜单直接打开即可。

3. 文件版本信息

任务窗格最下方为文件版本信息区域，部分信息与其他区域重复，但提供了常用信息的快捷查阅入口。

该区域核心信息包括：文件处于当前状态的时长、文件所属分类、文件当前所在的工作流。

SOLIDWORKS PDM 命令管理器选项卡

自 SOLIDWORKS 2025 及更高版本起，SOLIDWORKS命令管理器中新增专用选项卡。该选项卡将原本仅在任务窗格中的多数 PDM 功能集成至命令管理器，让 PDM 工具与 SOLIDWORKS 工具集中的其他工具使用方式保持一致。

新的 CommandManager 数据管理标签页

可通过自定义命令管理器启用该选项卡，实现 PDM 功能的快捷调用。
