如何将自定义属性关联至 SOLIDWORKS PDM 数据卡

SOLIDWORKS 自定义属性是一款实用工具，用于存储无法通过物理特征或尺寸归类的设计相关信息。项目编号、供应商名称以及零部件相关其他文本信息，均可存放于自定义属性面板中。

更进一步，我们可以将自定义属性关联至 SOLIDWORKS PDM 的数据卡，使这些信息能够在 SOLIDWORKS 软件外部查阅。

认识元数据

你可以自定义零件、装配体与工程图模板，使其自动载入任意自定义属性。还有重量、配置名称等附加属性，SOLIDWORKS 能够自动从文件中提取。

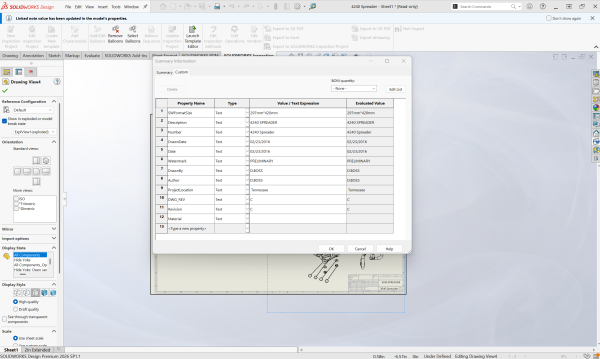

将注释链接至自定义属性

建议在模板中预先配置 SOLIDWORKS 自定义属性，根据零件或装配体的不同配置，录入对应的信息。依托模板设置，该类数据能够驱动零件文件自动填充工程图标题栏，实现信息统一管理。

什么是 SOLIDWORKS PDM 变量？

SOLIDWORKS PDM 变量与 SOLIDWORKS 自定义属性相类似。变量名称与用途可按需自定义，但需要统一维护管理。

变量列表位于【SOLIDWORKS PDM 管理工具】的【变量】节点下。右键点击下拉菜单并打开，可查看详情以及新建变量的相关选项。

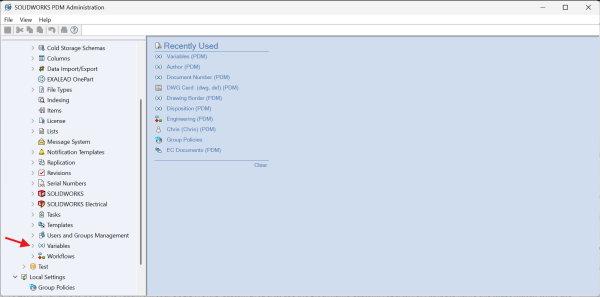

SOLIDWORKS PDM 管理工具中的【变量】界面

SOLIDWORKS PDM 变量支持的数据类型包括：

• 文本

• 日期

• 是 / 否

• 小数

• 整数

若为同一组信息创建过多变量，会造成库不必要的复杂化。同时，务必保证所有变量的命名规范保持统一。

变量属性

想要使用 SOLIDWORKS PDM 变量，必须为变量添加属性。借助属性，可配置自定义属性数据块，用于读取 SOLIDWORKS 模板内的信息。

如需让变量读取 SOLIDWORKS 自定义属性，请使用块名称CustomProperty。属性名称对话框内填写的名称，必须与 SOLIDWORKS 内的自定义属性完全一致。

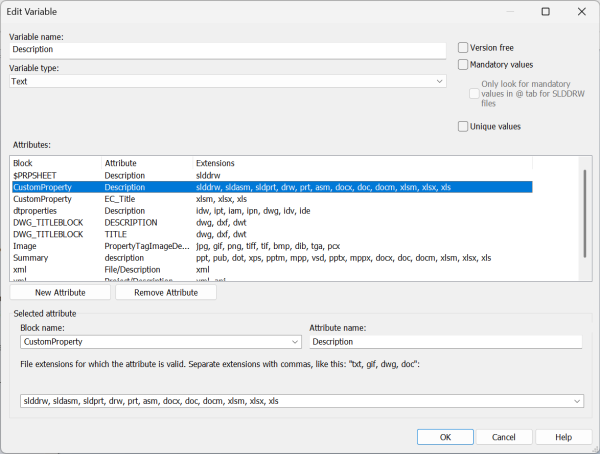

添加 SOLIDWORKS PDM 变量

如果你的工程图模板绑定了 SOLIDWORKS 特殊属性，可以使用$PRPSHEET属性。此外，单个变量支持添加多条属性。

如何向数据卡添加变量

创建好 SOLIDWORKS PDM 变量后，在 SOLIDWORKS PDM 管理工具的【卡】节点内，将该信息控件添加至数据卡。

1、打开需要添加变量的文件数据卡。

2、在数据卡上添加【编辑框】控件。

3、在编辑框属性中，通过下拉列表选中刚刚创建的变量。若尚未创建变量，也可在此直接新建变量。

4、打开数据卡并选择变量

5、保存数据卡，此时该卡片即可读取库内 SOLIDWORKS 文件中的对应信息。

使用 SOLIDWORKS 模板规范数据流

变量与自定义属性建立关联后，SOLIDWORKS PDM 将自动读取保存在 SOLIDWORKS 文件内的信息。但读取的数据，严格匹配创建变量时指定名称的自定义属性。

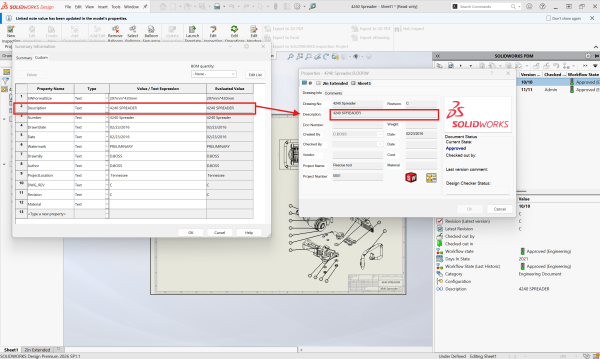

自定义属性与数据卡信息互通

想要保障企业内部数据一致性，可以使用文件模板。这类模板会预先在自定义属性面板载入标准属性，由工程师团队填写，或是由 SOLIDWORKS PDM 自动赋值。

SOLIDWORKS PDM 功能拓展

虽然 SOLIDWORKS PDM 标准版同样支持变量映射功能，但 SOLIDWORKS PDM 专业版提供更多拓展能力。升级至 SOLIDWORKS PDM 专业版，可将文件库从单纯存储 CAD 文档的仓库，升级为面向全企业的完备数据管理系统。
