Q:当SOLIDWORKS创建阵列特征时(例如孔功能阵列或紧固件等阵列),如果遇到每次编辑都会花费很长时间,重建模型速度也比较慢,有什么方式改善该性能呢?原因:

Q当SOLIDWORKS创建阵列特征时(例如孔功能阵列或紧固件等阵列),如果遇到每次编辑都会花费很长时间,重建模型速度也比较慢,有什么方式改善该性能呢?

原因:有两个主要因素影响 SOLIDWORKS 花费较多的计算资源和时间去处理阵列特征;
1合并/删减操作:创建特征阵列时,SOLIDWORKS 会创建一个合并所有实例的实体;
2显示大量的边线和顶角:在创建特征阵列后,SOLIDWORKS 必须重新生成显示;

A下面是一些有助于提高性能的小技巧:
1分多个步骤创建阵列;
①、子装下零部件的阵列,若较复杂,分多个阵列特征来实现;

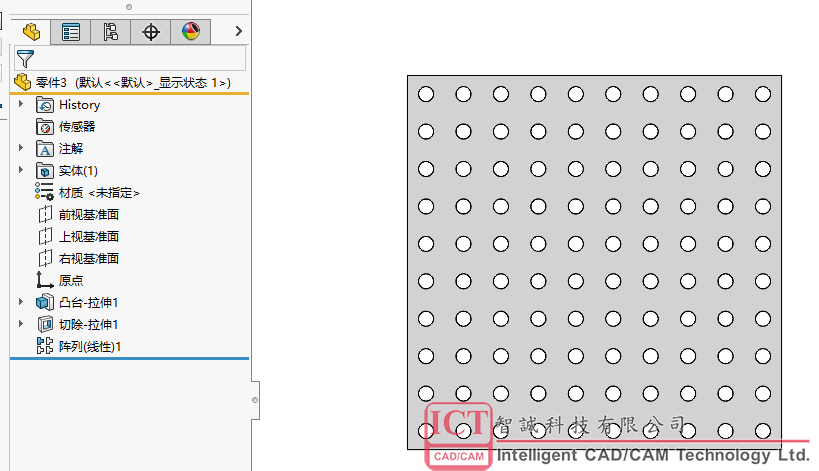

②、先生成特征,再阵列(如上图,切一个孔,再阵列孔特征;不要阵列了草图,再生成特征);
2在可行时,勾选“几何形状阵列”选项(只使用特征的几何体(面和边线)来生成阵列,而不求解特征的每个实例);

3取消勾选“延伸视象属性”选项(将特征的颜色、纹理和装饰螺纹数据延伸给所有阵列实例);

4尽可能使用实体来阵列,去代替特征阵列,注意:实体阵列会创建多个实体;
5若可以,在实体阵列中选择曲面实体进行阵列,这将比实体阵列更快;
6“压缩”螺栓之类的标准零部件的阵列特征,待设计到达最终阶段时,再解压;

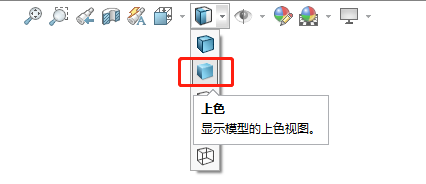

7对大型装配体,使用“上色”显示而非“带边线上色”;

8仅当完全必要时才创建阵列,例如,可在外部图像编辑器中创建要阵列的图片,然后,在 SOLIDWORKS 中以纹理的方式使用;

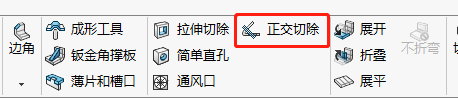

9请检查是否为阵列的特征启用了“正交切除”选项(钣金功能、拉伸切除选项),使用此选项时会拖慢性能;

10关闭(取消勾选)以下选项:

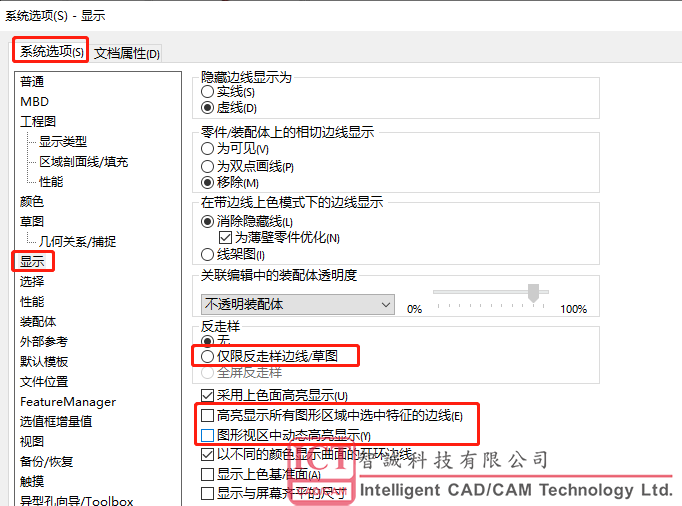

系统选项 — 显示:
高亮显示所有图形区域中选中特征的边线
图形视区中动态高亮显示
反走样边线/草图

系统选项 — 性能:
重建模型验证
将细节层次调低

系统选项 — FeatureManager:
动态高亮显示

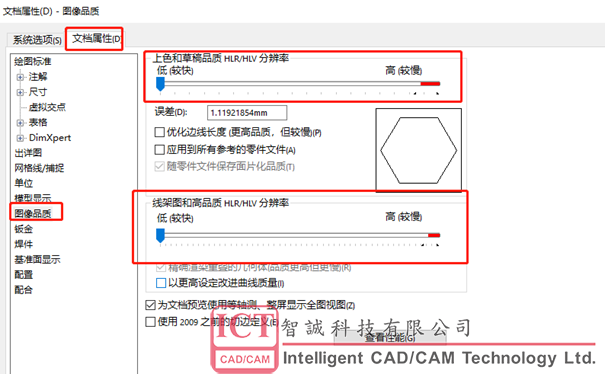

④、系统选项 — 文档属性 — 图像品质:
将图像品质滑块朝低品质侧设置

注意:如果认为该警告与上述无关,请利用 SOLIDWORKS Rx 记录该问题并将其发送到您的本地技术支持代表。
