SOLIDWORKS如何增强下游制造的数据？

DXF 文件格式仍然是设计和工程行业的重要主食，因其能够促进设计师、制造商和其他利益相关者（如供应商和客户）的协作而广受欢迎。其开放格式使协作者能够轻松交换数据，并广泛用于 CNC 加工工艺，例如激光、等离子和水射流切割。

读取 DXF 数据的能力在许多 CAD 建模和查看软件程序中很常见，包括我们的 xDesign 钣金设计解决方案，也称为 xSheetMetal，它包括导出 DXF 数据的功能以及在文件中包含关键制造信息的能力。

xDesign 钣金解决方案完全基于浏览器，使用户能够高效地设计从概念到生产的钣金组件和外壳。

它的“另存为 DXF”功能具有许多有用的选项，使钣金设计师能够轻松共享设计意图，并使下游利益相关者的制造过程更加顺畅。

其工作原理是，可以将 3D 钣金模型几何体展平以创建钣金零件的空白几何体，然后以 DXF 文件格式的 2D 几何体形式导出，可用于对 CNC 机床进行编程，以便在下游制造过程中进行切割作。

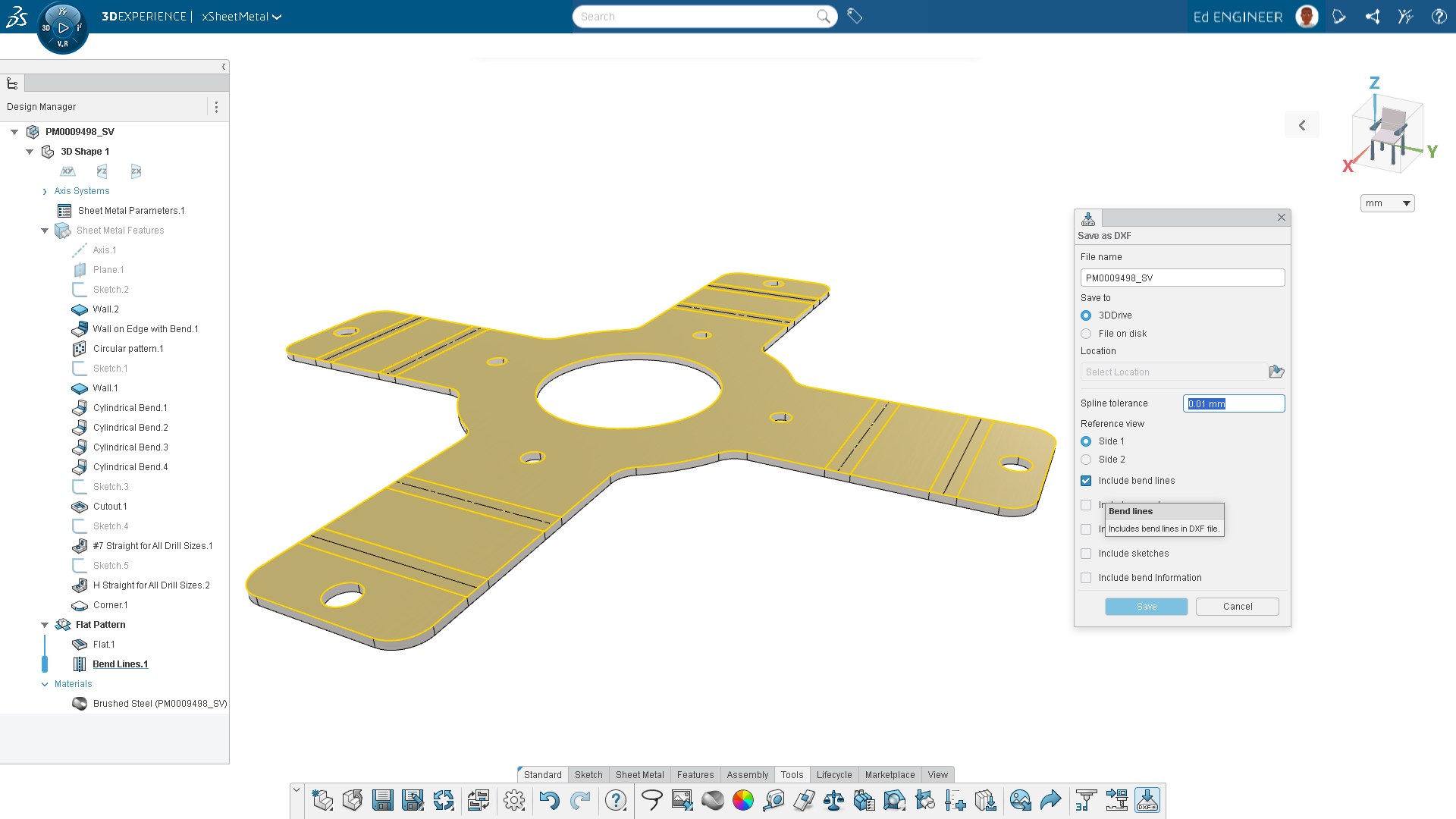

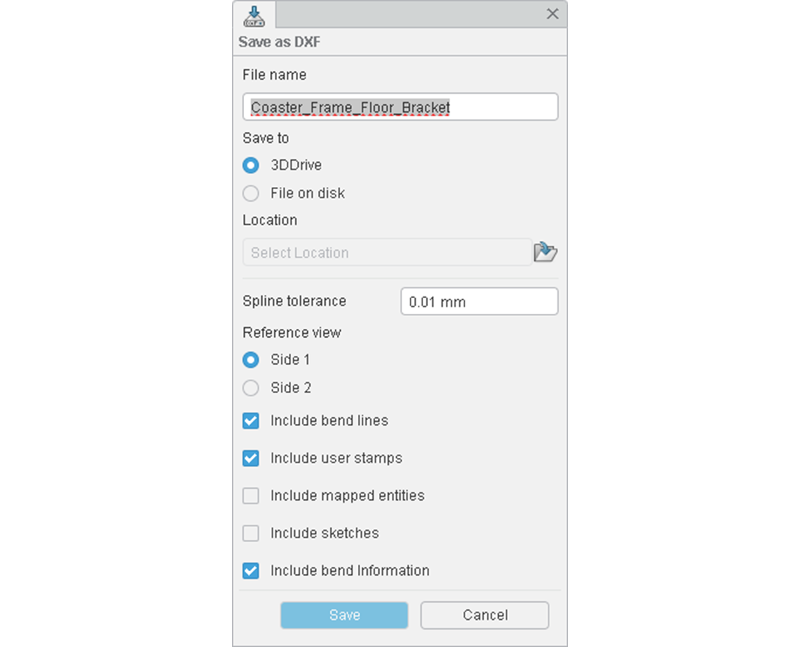

您可以使用“另存为 DXF”功能来导出平板型式几何图形。数据可以保存在基于云的 3DDrive 文件夹或本地驱动器上。您可以在 DXF 文件中包含以下详细信息，以确保设计详细信息对于下游制造来说是清晰的：

折弯线

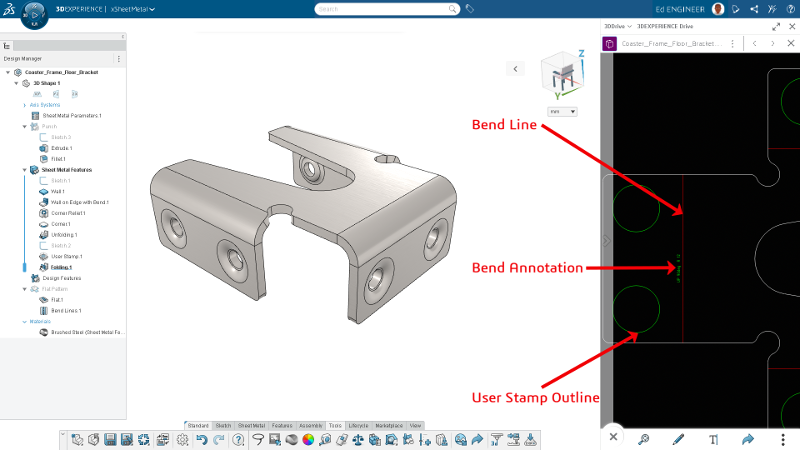

您可以包括弯曲线，以准确指示弯曲应该在哪里，这可能非常有用，因为它们将帮助作员在弯曲作之前知道将钣金坯料对齐的位置。DXF 文件可以使用 CAD 查看器轻松读取，作员可以使用测量工具来验证弯曲线的精确位置。然后，作员可以 1：1 打印 DXF 输出并将其放在坯料本身上，以标记跟踪弯曲线的零件。

折弯信息

您还可以包括折弯线信息，包括折弯的方向、角度和半径，这些信息是在钣金零件的 3D CAD 建模期间指定的。这将显示为注释文本，并为制造商提供有关如何折叠零件的更多信息。

用户图章

您还可以使用用户戳记选项指定打孔位置的位置。作员可以在 DXF 文件上查看用户印记轮廓的轮廓，然后在冲孔作之前使用测量工具适当地设置冲芯位置。

映射的实体

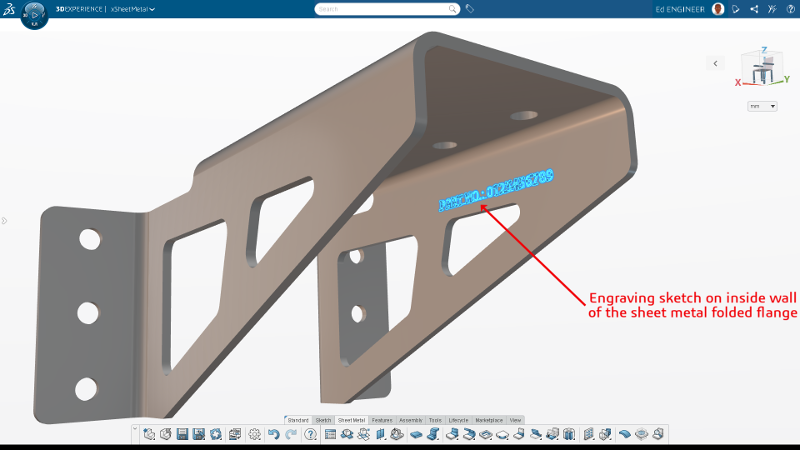

您还可以包括可用于雕刻重要细节的映射实体，例如零件编号、项目编号、公司徽标等，这些实体对于钣金零件的识别和可追溯性非常有用。这对于提供有关平面图形几何形状的此信息特别有用，因此制造商可以在折叠之前将其添加到钣金坯料中，因为一旦它弯曲，可能很难用雕刻探针雕刻信息，例如，如果它需要位于法兰内。

许多现代雕刻 CNC 机器将能够读取 DXF 数据，向制造商展示在毛坯上雕刻文本或几何信息的位置。

草图

使用草图选项，您还可以在最初在平板型式几何体上绘制的 DXF 上包含图纸，如构造草图或徽标。
