第4期：进阶篇｜装配体标准化：告别"装配卡壳"，协同效率翻3倍

智诚科技ICT推出SOLIDWORKS标准化设计相关系列技术文章，共20期，本期为进阶篇第四期《装配体标准化：告别"装配卡壳"，协同效率翻3倍 》。阅读上期内容可点击《第3期：避坑篇｜这些SOLIDWORKS建模习惯，正在毁掉标准化》

画零件挺快，一装配就崩溃？

多人协同、修改零件、打开大装配，动不动卡成PPT、约束报错、干涉一堆、零件找不到……

核心是环境优化、装配方式不到位，再加上忽略关键装配技巧和避坑注意事项。

本期聚焦装配体标准化，同步补充实用装配技巧、环境优化要点及核心注意事项，干货满满，照着做，装配效率直接翻3倍。

一、SOLIDWORKS装配体卡顿问题解决方案

这类问题往期有提及，这里我推荐4个设置：

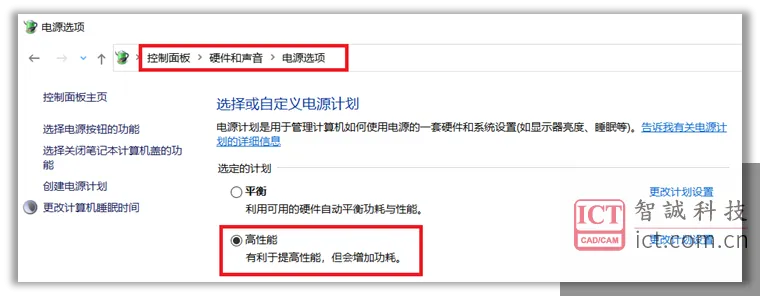

1.电源选项调整为高性能模式

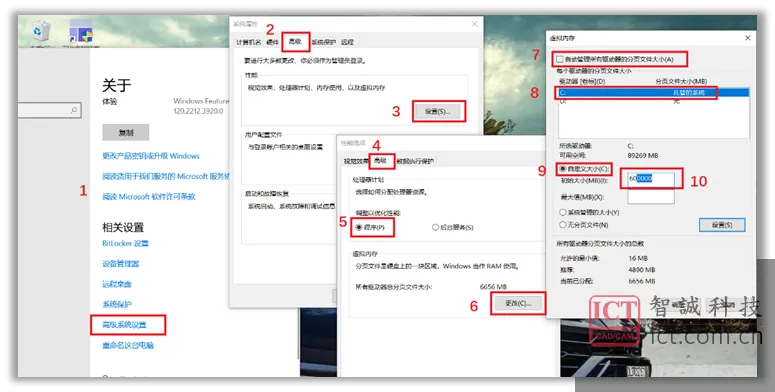

2.设置虚拟内存（设置为“1.5倍的物理内存”到 “3倍的物理内存”）

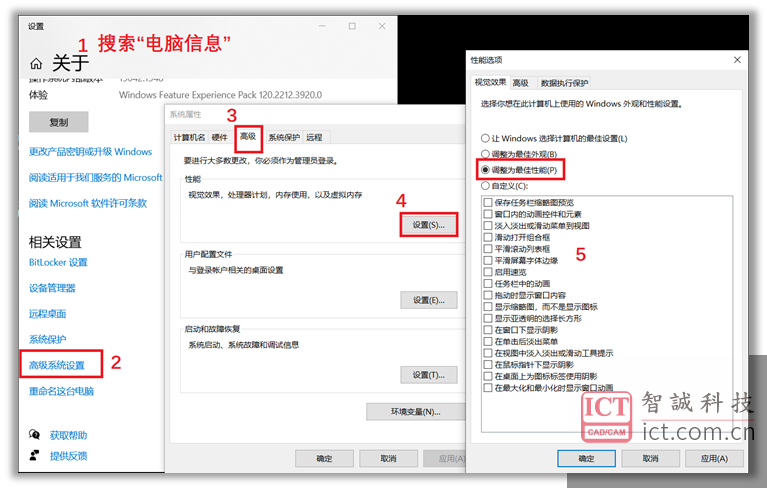

3.windows性能选项调整为最佳性能

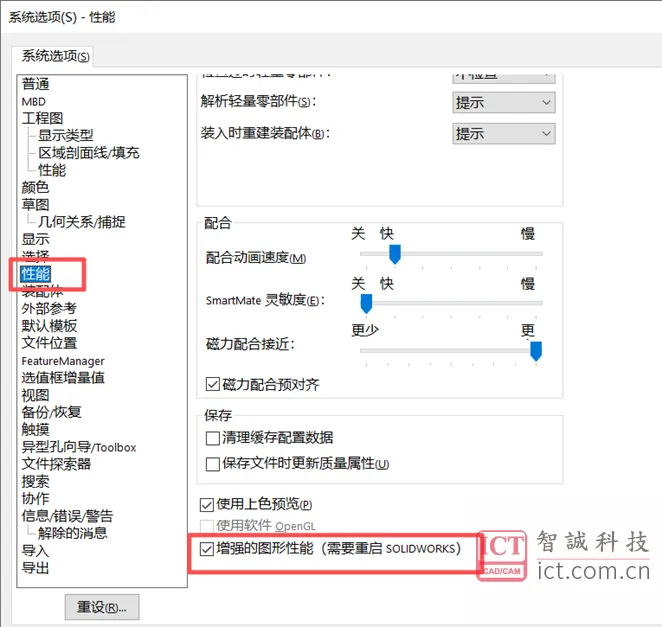

4.打开SOLIDWORKS——系统选项——性能——勾选“增强的图形性能”

二、装配约束标准化：少而准，不报错、不卡死

很多人装配慢、容易炸，就是约束乱加、重复加、冗余加。

统一原则：够用就行，能简不繁

1.优先用这3种约束（最稳、最快、最兼容）

 重合

 平行/垂直

 同轴心

2.坚决少用

 距离、角度（尽量用尺寸控制）

 锁定、限制（容易卡死后续修改）

3.绝对禁止

 冗余约束（过定义）

 随便点面、随便选边，靠“凑上去”装配

4.某些情况下，可以考虑用“固定”代替“配合”

一句话标准：一个零件，最少约束搞定，绝不多加一条。

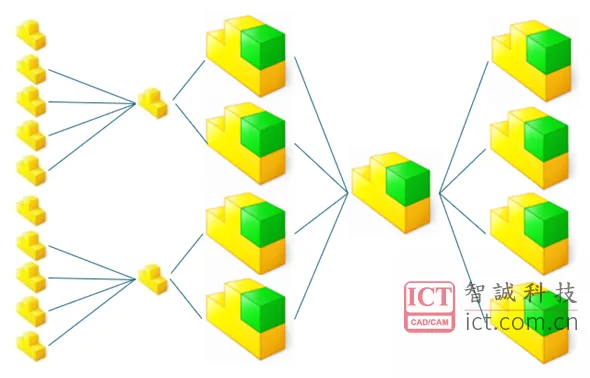

三、子装配体标准化：结构清晰，多人协作不打架

子装配不是随便分组，而是标准化分层。

1. 哪些零件必须做子装配？

 功能独立：电机座+轴承+轴

 重复使用：支架组件、夹具组件

 多人分工：A做机构、B做传动、C做外壳

2. 子装配命名规则（直接复制）

 主装配：项目名_总装

 子装配：功能_部件_版本（例：输送单元_电机组件_V1.0）

3. 保存规则

 一个总装配 + 多层清晰子装配

 不嵌套过深（建议≤5层）

 不把所有零件丢进一个总装

结构一标准，新人也能看懂，改一处不崩全局。

四、装配必用标准化技巧（每天都能用）

1. 外来模型装配必做步骤

01. 导入外来模型（如STEP、X_T格式）后，一定要先进行「输入诊断」，排查并修复模型错误（如面缺失、边线破损、拓扑错误），避免错误模型带入装配，导致后续约束报错

02. 操作路径：导入模型后，点击【工具】→【评估】→【输入诊断】，按提示修复所有报错，确认无误后再进行装配

2. 干涉检查标准化

01. 装配完必查：子装配查一次，总装配查一次

02. 先解决硬干涉，再处理间隙问题

3. 轻量化显示

01. 大装配统一开：大型装配体模式 + 轻量化

02. 不卡、不崩、打开更快

4. 装配路径固定

01. 零件、子装配、工程图分文件夹存放

02. 不丢文件、不报错、不重新查找

5. 强制更新，问题会自动暴露出来

01. Ctrl+Q，强制重建模型

02. Ctrl+shift+Q：强制重建所有配置

做好上面这4点，你就装吧，一装一个不吭声！
