SOLIDWORKS 孔表使用教程

零件往往包含大量规格、位置各不相同的孔。如果将所有尺寸与标注直接放置在工程图中，图纸会迅速充斥繁杂、难以辨识的数字与符号。孔表（Hole Table） 恰好可以解决这类问题。在 SOLIDWORKS 工程图中插入孔表，软件能够自动汇总所有孔信息，以清晰规整的表格形式展示，便于阅读与理解。

创建孔表

创建孔表操作路径：【插入】>【表格】>【孔表】；也可在命令管理器【注解】选项卡启动该命令。

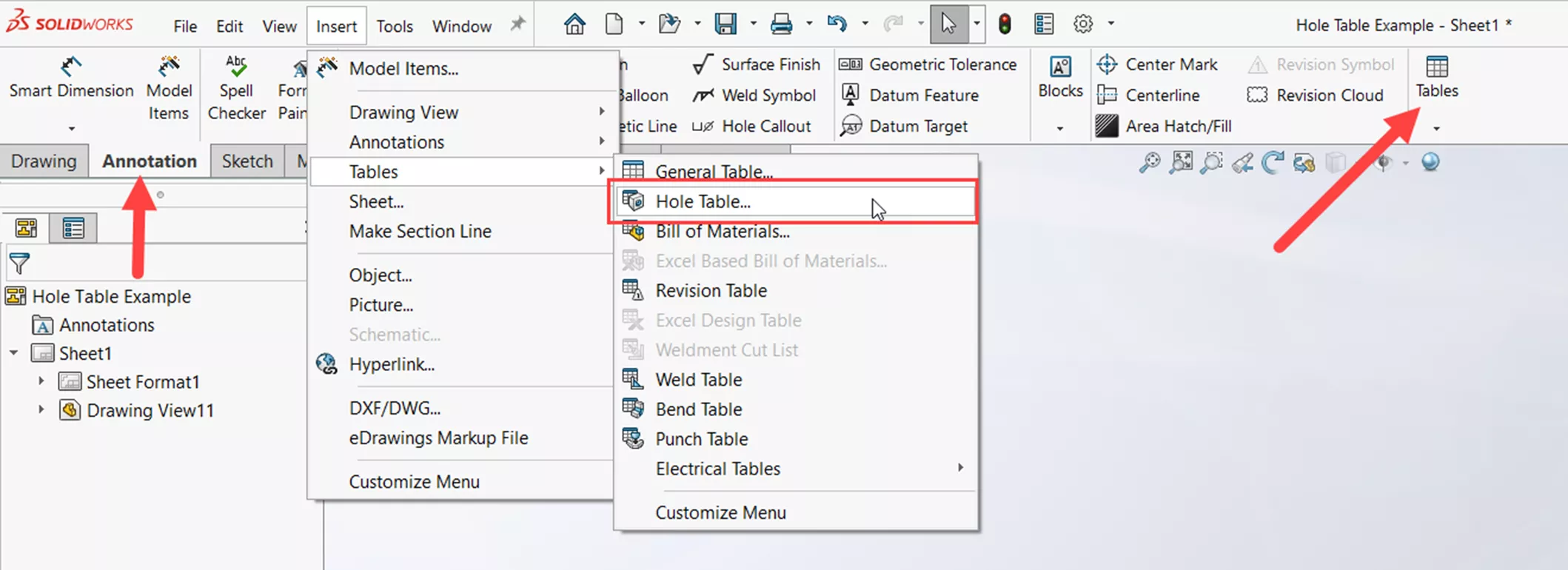

SOLIDWORKS 孔表命令入口示意图

孔表属性管理器界面简洁易懂。

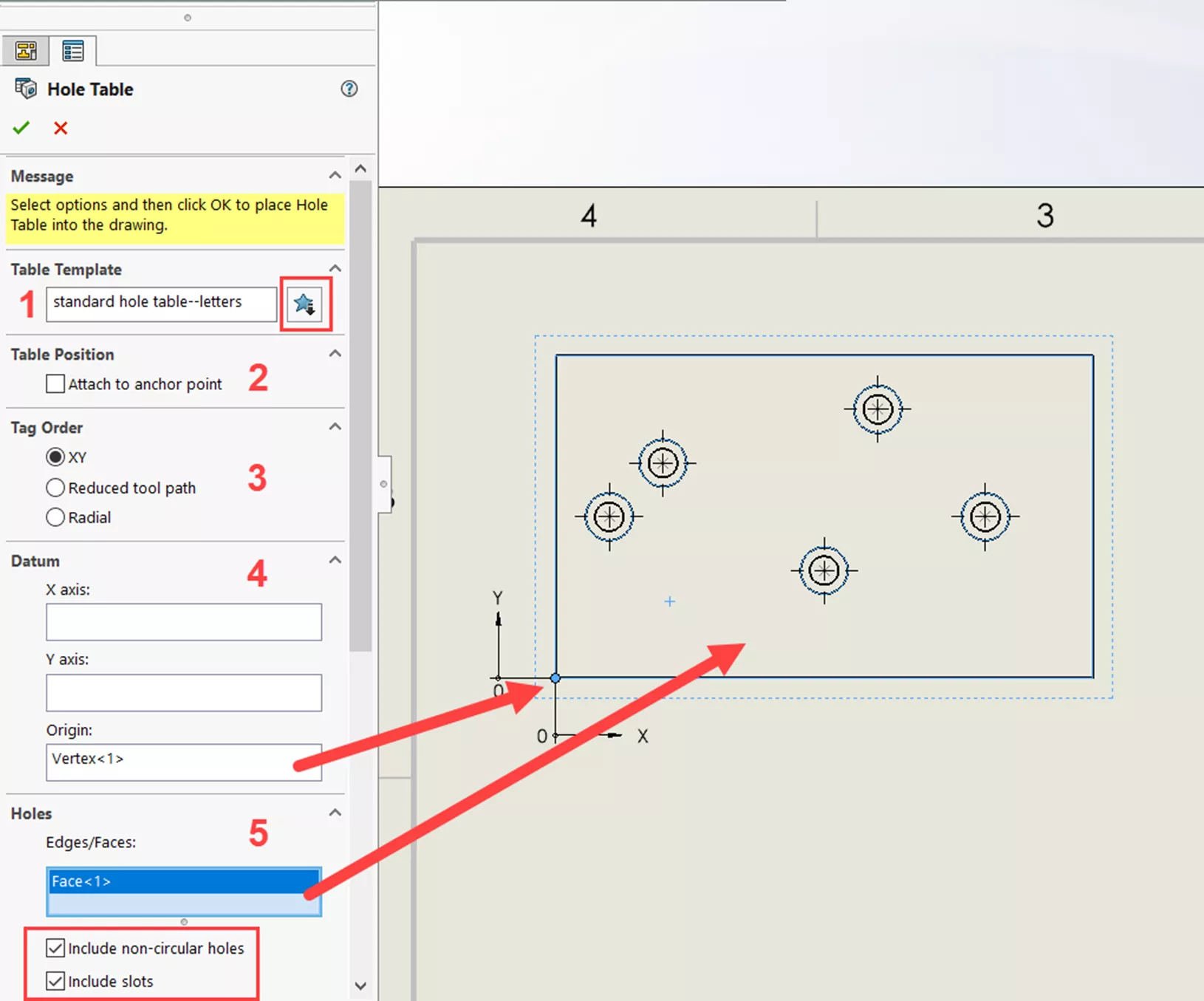

SOLIDWORKS 孔表属性管理器界面示意图

SOLIDWORKS 软件预装多款孔表模板。与所有表格一样，你也可以创建自定义模板重复调用。

本例选用标准模板（1）。如需切换其他模板，点击【表格模板】下方星形图标浏览加载模板。与 SOLIDWORKS 工程图内各类表格相同，如果图纸预先设置定位点，可以勾选【附加到定位点】，将表格固定在指定位置（2）。

在【标签顺序】区域可以设置视图中孔标签的排序规则（3）。

XY 方式：依据孔距离选定基准的 XY 坐标位置生成标签；

优化刀具路径：针对相同直径的孔，按照孔之间最短移动路径排序标签，有助于缩短加工工时；

径向方式：一般用于车床回转类零件（也可用于其他零件），以原点为中心沿径向排布标签。

下一设置区域用于指定基准位置（4）。最简便的基准选择方式为选取指定原点；可选草图点、顶点或者圆形边线。本例选取零件左下角作为基准。也可以选取线性边线定义 X、Y 方向以确定基准原点。

在【孔】区域，选定需要纳入表格的孔对象（5）：可以逐个选取孔边线，也可以选中包含孔的整个面。本例采用选取面的方式。

注意：勾选【包括非圆形孔】和【包括槽口】选项后，选取范围不再局限于圆孔。

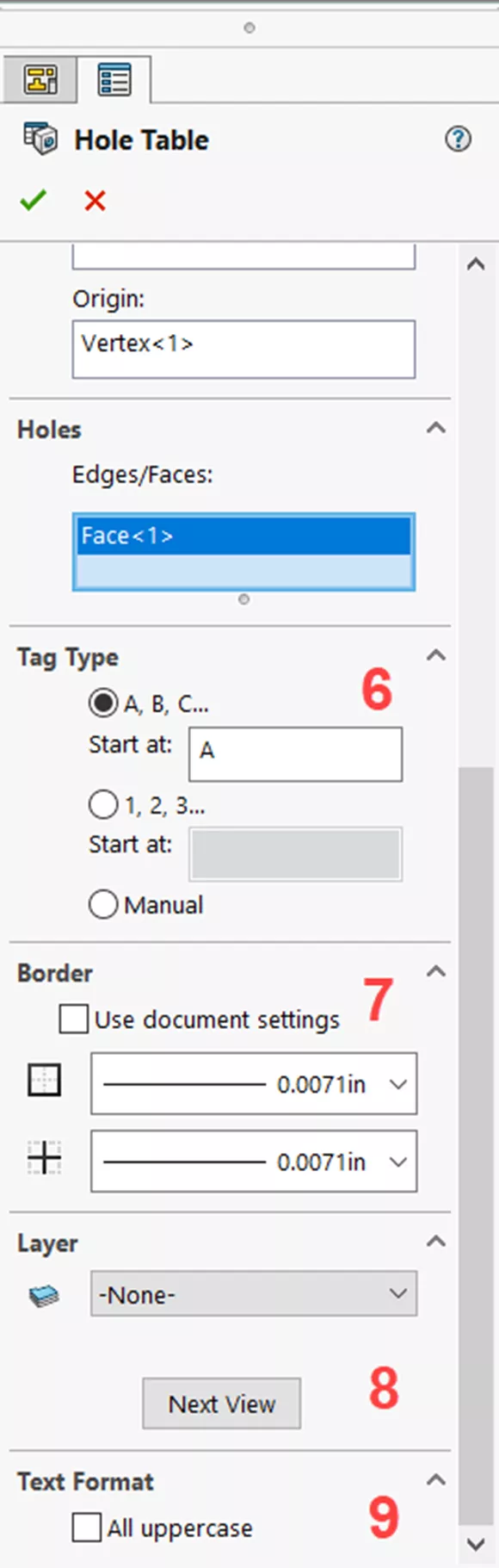

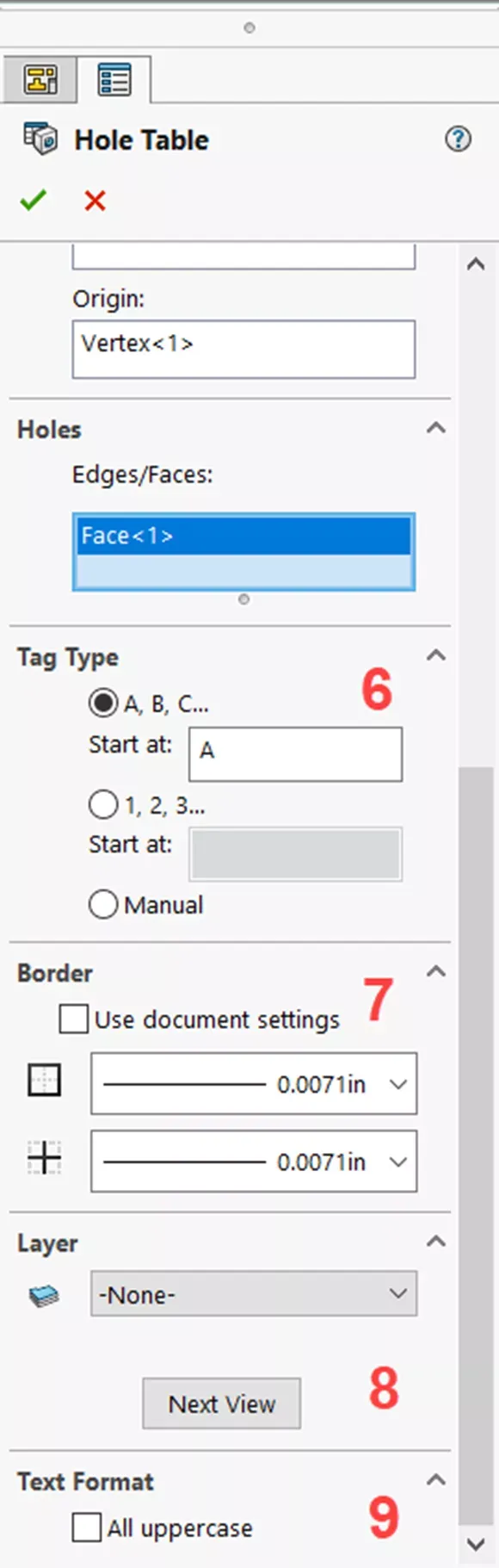

SOLIDWORKS 孔表属性管理器完整界面示意图

【标签类型】用于设置工程视图中各个孔的标注形式（6），支持字母序列、数字序列；也可选择手动模式实现完全自定义。

其余可选设置包含：表格边框样式（7）、是否将表格放置至指定图层（8）、表格内文字外观样式（9）。

全部参数设置完成，确认并放置表格后，工程视图内将自动生成各个孔的标签。可按需拖动孔标签至更加清晰的位置。

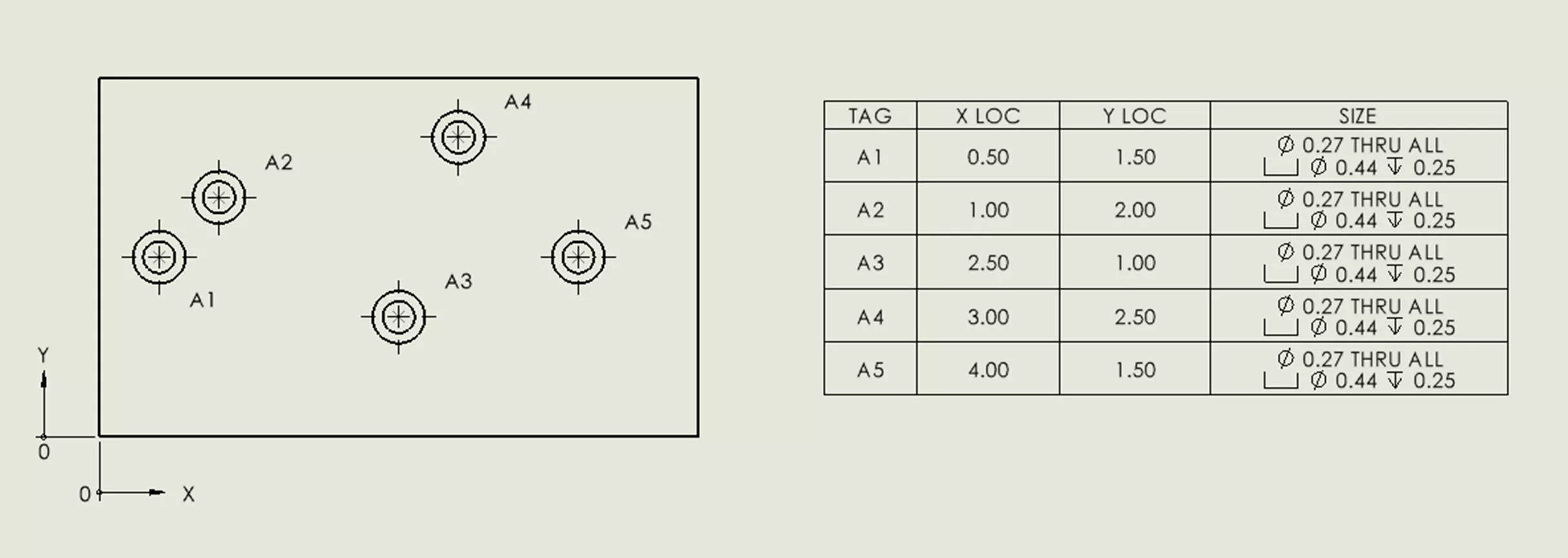

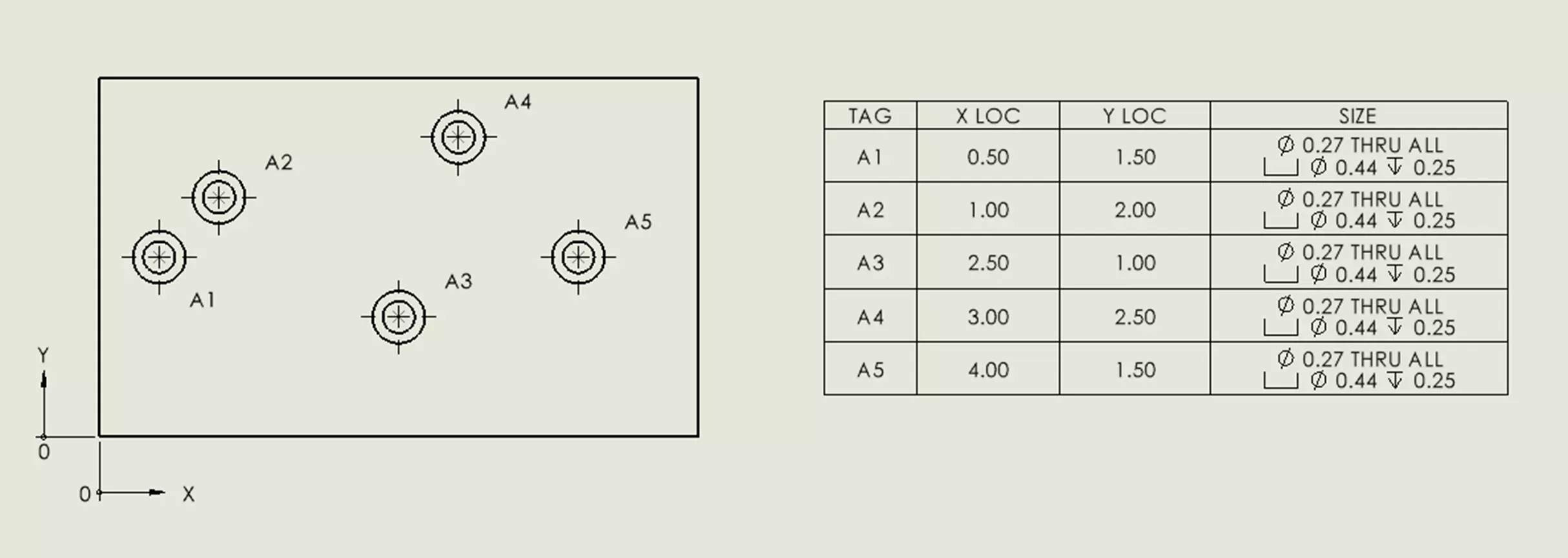

SOLIDWORKS 孔表实操效果图

放置表格后，还有更多表格整理功能。点击表格左上角箭头图标打开设置菜单。

【方案】用于管控表格整理规则：

合并相同标签：能够大幅缩减表格行数，但不再显示各个孔独立坐标位置，需要在视图上额外标注尺寸；

合并相同规格：表格整体行数不变，将直径相同的孔信息合并至单元格；

显示 ANSI 英制字母与数字钻头规格：如果是异形孔向导创建的孔，将读取并展示异形孔向导内的孔规格信息。

你还可以在【孔位置精度】中修改坐标数值精度，在【可见性】内调整工程视图标签显示样式。

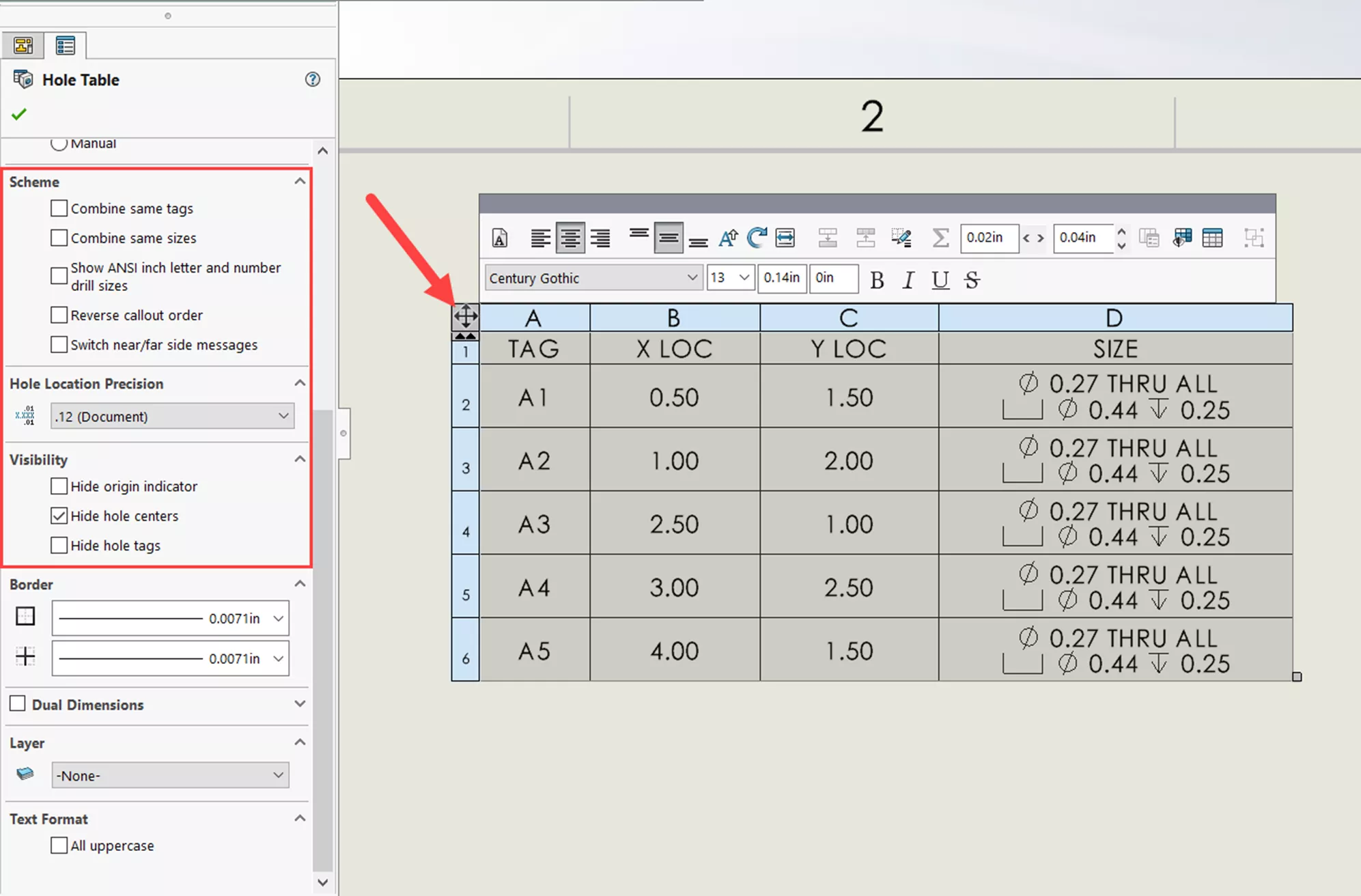

SOLIDWORKS 孔表入门操作示意图

规格列内容存在两种定义方式：依据几何外形，或是针对异形孔向导孔读取异形孔向导标注信息。

若模型存在异形孔向导孔，想要显示或隐藏附加规格信息，右键任意规格单元格，选择【单元格】，切换定义依据：几何外形 / 异形孔向导信息。

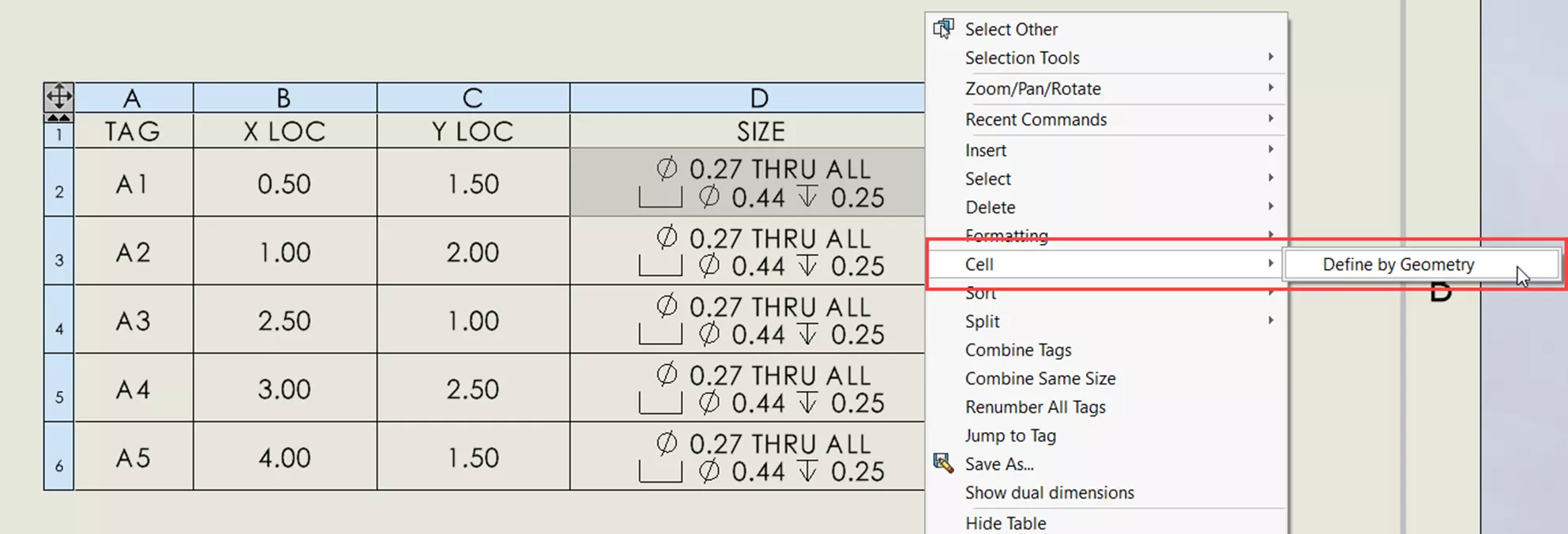

SOLIDWORKS 异形孔向导孔表规格列设置示意图

可以新增栏目展示更多信息：右键列标题，选择【插入】>【右侧列】（或左侧列）。此时 SOLIDWORKS 左侧界面弹出列属性管理器，自行选定该列需要承载的数据内容。

SOLIDWORKS 孔表列属性管理器示意图

由此可见，孔表是简洁高效的方案，集中展示孔直径与位置信息，避免工程图标注杂乱。
