SWOOD 2026全新功能详解

每年，EFICAD 团队都会与木工行业专业人士紧密协作，依据用户日常面临的实际需求与挑战，持续优化并拓展 SWOOD 功能。现已正式发布的SWOOD 2026，正是持续创新与用户共创的成果。新版本在既往版本优势基础上，带来多项实用改进，助力用户更流畅、可控、精准地完成木工项目的设计、制造与全流程自动化。

智诚科技ICT下面为您全面解读 SWOOD 2026 的全新功能。

一、SWOOD Design 设计模块改进

1.1 SWOOD 参数盒原生支持非方正柜体设计

SWOOD Box开箱即用

SWOOD 参数盒（SWOODBox）是参数化设计的核心组件，支持将五金件与智能构件快速、直接地集成到项目中。SWOOD 2026 对 SWOOD 参数盒完成升级，可支持更具创意、更复杂的设计方案。现在您可以流畅处理非方正柜体类项目。

通过新增点（Points） 作为全新参数类型，SWOOD 参数盒可在项目中任意角度实现精准定位与对齐。只需拖拽构件，并将其参考点连接至目标角度即可完成操作。

典型应用场景：

• 楼梯下储物柜设计

• 厢式车内饰设计

• 斜顶空间定制家具设计

在 SWOOD 参数盒中引入 “点” 参数，为布局类项目带来快速便捷对齐等全新可能。

例如某斜顶柜项目采用逐框架创建，SWOOD 2026 参数盒可一键完成把手精准对齐。所有构件保持完整参数化特性，确保任何修改均可自动同步至整个项目，保障设计一致性，节省宝贵时间。

对工作流的价值：

• 设计灵活性大幅提升

• 构件集成速度更快

• 全项目保持一致的参数化行为

SWOOD BOX自由加工功能

SWOOD Design 2026 新增强大的自由加工（Free Machining） 功能：支持按草图平面方位定义加工操作，而非将加工操作投影到 SWOOD 参数盒的标准平面。该方式可实现任意方位加工，完美贴合设计意图。

核心优势：

• 完美适配斜面与复杂几何结构

• 精准控制加工方向

• 与高级造型设计无缝集成

组合使用以上两项功能，可实现无限设计可能。

1.2 SWOOD 参数盒协同功能

SWOOD 2026 通过SWOOD 参数盒翻译功能，强化跨国 / 跨区域团队协作能力。该功能支持自定义 SWOOD 参数盒参数的显示语言，可在参数盒中显示任意语言，方便全球各地用户与分包商高效协作。构件库会自动适配用户系统语言。

对企业的价值：

• 跨团队协作顺畅无阻

• 构件库标准统一

• 新用户上手速度更快

同时，库安装工具（Library Installer） 也将同步搭载已完成翻译的 SWOOD 参数盒！

二、SWOOD CAM 加工模块改进

2.1 高级加工自动化

SWOOD CAM 在智能形状识别系统基础上持续升级，如今实现更强的控制性与灵活性。

CAM 过滤器：智能灵活的加工策略

新增CAM 过滤器（CAM Filters） 功能，支持用户直接在操作界面定义加工规则，可实现高适配性、高精度的加工策略。该功能面向车间实际生产流程设计，支持用户通过自定义自动形状识别，灵活调整加工策略。

可实现的操作：

• 基于多维度条件识别几何特征：几何形状、加工场景、机床（后处理器）、SOLIDWORKS 自定义属性、加工属性、材质

• 将自动形状识别结果拆分为逻辑子组

• 为各子组自动分配专属加工操作

带来的收益：

• 编程流程更精简

• 加工一致性更高

• 对项目变更的适配性更强

• 高级生产自动化的可控性更高

• 可根据车间机床配置自定义加工自动化规则

加工关联：结构化、直观的工作流

SWOOD CAM 2026 新增强大的加工关联（Relations） 概念，充分释放过滤系统潜力。几何特征完成过滤后，用户可定义后续加工操作与前置加工操作结果的交互方式，打造逻辑清晰、结构规整的加工工作流。

无需为每道加工操作重复定义额外过滤器，可直接引用已被前置操作加工或排除的几何特征。该方式不仅简化规则创建，还大幅缩短设置时间、降低出错风险。通过此类关联衔接加工操作，用户可构建完整可靠、一致性高的加工序列，同时保持对每一步操作的完全控制。

该功能支持更高级、更灵活的加工策略，突破传统几何识别局限，让日常加工自动化更直观、更强大。

示例：可根据克莱梅克斯（Clamex）连接件的位置，自动将其分配至不同加工策略，确保加工流程优化有序。

SWOOD 2026 当前支持：

• 钻孔加工

• 开槽加工

• Clamex连接件加工

下一重大版本 SWOOD 2027 将集成更多加工实体类型。

2.2 加工专属功能集成

轮廓加工：灵活的刀具路径生成

SWOOD 2026 新增轮廓加工（Machine Contour） 操作。该操作的设计目标与传统方式不同：它不输出完整刀具路径，而是输出可由机床直接解析的加工数据。

可输出内容示例：

• 趋近路径数据

• 加工轮廓

• 机床所需附加参数

支持机床自身优化刀具路径。传统刀具路径生成与机床驱动式刀具路径两种方式各有优势，该全新功能旨在为机床操作人员提供更高灵活性。

操作人员可在启动生产前直接在机床上调整参数，例如：

• 更换刀具

• 调整加工参数

• 修改加工顺序

由于该操作属于全新类型，当前 SWOOD 用户需更新后处理器方可使用。

Lamello Clamex P16 连接件集成

SWOOD 2026 新增拉梅洛克莱梅克斯 P16（Lamello Clamex P16） 专用加工操作。用户可直接从 SWOOD 库中调用该构件，享受拉梅洛最新连接件技术创新成果。SWOOD CAM 可自动识别加工形状，并根据拉梅洛参考形状适配刀具路径，包含最新型号（Clamex P16）的操作与刀具参数。

SWOOD 中拉梅洛连接件使用要点：

• 已纳入设计构件库

• CAM 模块可自动识别

• 自动关联应用对应加工操作

实现从设计到生产的全流程一体化

2.3 刀具路径性能增强

3DFinishing：效率与精度兼备

自上一版本起，我们推出了三维精加工（3DFinishing）功能。本年度我们持续优化，通过投影式路径完善了该功能下的全部轨迹类型。所有全新刀具路径旨在为三维加工配置提供更强控制能力，即便在复杂零件上也能实现精准加工。

• 三维精加工核心特性：

• 支持 3 轴至 5 轴加工

• 包含倒扣 / 底切加工专属策略

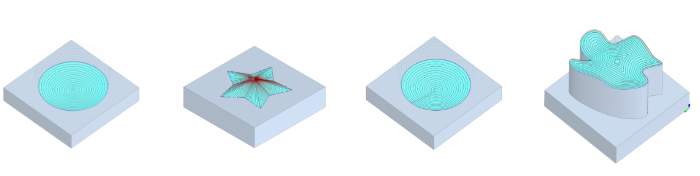

提供全新投影路径样式：

• 螺旋式

• 交替螺旋式

• 圆形之字形

• 型腔式

通过这些全新路径，可优化加工周期，提升表面光洁度。

3D粗加工：优化材料去除

全新三维粗加工（3D Roughing） 操作，专为精加工前高效去除大量材料设计。与贴合表面几何的精加工不同，三维粗加工采用Z 向分层切割模型。对每一层执行型腔加工路径，可选择添加轮廓清根路径。

该操作支持：

• 毛坯定义高级控制

• 适配平面区域的智能分层（Smart Slicing） 策略

• 按最优方式优化刀具切入

全新三维粗加工为精加工前的零件处理提供高效方案。

优势：

• 材料去除效率更高

• 加工流程更顺畅

2.4 套料工作流灵活性提升

SWOOD 2026 新增高级套料（Nesting）管理选项。用户现在可重新打开已有的套料装配体，同时保留此前的手动调整内容。为此我们新增两级保护机制：

套料锁定（Nesting lock）：仅作用于套料优化环节

套料冻结（Nesting Freeze）：同时保留优化结果与 CAM 修改内容

通过在套料锁定与板材冻结之间灵活选择，可安全更新零件或添加新零件，不会覆盖已确认板材上的手动操作。

对工作流的价值：

• 保护已确认的板材配置

• 保留手动调整结果

• 更新项目时不丢失已有工作成果

套料工作流更安全、灵活，完美适配迭代式生产流程

三、自动化功能改进

3.1 裁板锯 PTX 格式导出

在 2025 版推出的切割方案（Cutting Pattern） 功能基础上，SWOOD 2026 报表模块新增直接导出 PTX 格式功能（支持 1.21 与 1.14 版本）。该功能专为使用豪迈（HOMAG）、SCM等不可自定义优化型裁板锯的用户设计，打通设计与制造环节。

支持与豪迈、SCM 或其他支持 PTX 文件的品牌裁板锯无缝集成，通过 SWOOD 实现从裁板锯到 CNC 机床的全流程衔接。

3.2 批量文档生成

持续优化文档生成功能：SWOOD 系统报表支持用户创建数据表自定义视图（如指定板材清单、五金汇总、切割方案等）。SWOOD 2026 新增批量导出（Batch Export） 配置功能：用户可预配置需导出的数据表与视图，在系统报表界面一键生成所有文件。

大幅简化数据提取工作流，节省时间，保障所有生产文档的一致性。

3.3 SWOOD 属性简化配置

SWOOD 2026 优化 SWOOD CAM 内部加工操作配置属性的访问方式。此前无法直接访问的参数，现已直接集成至 SWOOD CAM 选项对话框。

用户可更便捷地修改自动加工识别的默认值，无需为每个新的自动加工操作重复调整。通过将属性直接开放在界面中，日常配置更快速、简单、可靠。

优势：

• 配置速度更快

• 易用性更高

• 运行更稳定

3.4 高级后处理自动化

SWOOD 的核心价值之一是 SWOOD 报表生成的数据。我们深知这些数据对企业运营与生产至关重要，因此新增能力：通过外部应用程序（.exe） 对 SWOOD 报表数据进行后处理，支持任意外部应用与报表生成流程交互。

新工作流示例：

• 在 SWOOD Design / SWOOD CAM 中生成报表

• 生成系统报表

• 自动将报表数据发送至外部应用

该外部处理能力对需要在企业多系统（如 ERP 系统）间共享数据、将 SWOOD 数据集成至其他信息系统、甚至创建自定义文件的企业极具价值。

设计目标：保持 SWOOD 的开放性与灵活性，实现与现有工作流的轻松集成。

四、总结

SWOOD 2026 从参数化设计、加工自动化到数据输出，对全工作流进行重大升级。该版本搭载核心功能，通过自动化助力用户全面升级从设计到制造的全流程。这些改进让 SWOOD 更易集成至现有制造环境，优化多机床、跨团队工作流。

简言之，SWOOD 2026 助力行业专业人士更智能地工作、更快速地交付，同时在流程每一步保持高精度。
