SOLIDWORKS二次开发高效插件ICTBox（第8期）：检查特征退回零件

SOLIDWORKS工程师在设计过程中，使用【插入零部件】命令时可能会遇到如下弹窗，

这是因为，当装配体中的一个零部件正处于退回状态，一般是无法将其添加到其他装配体中的。该操作会出现如下弹窗提示：

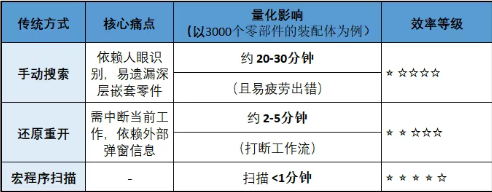

在缺乏专用工具的情况下，查找一个隐藏在大规模装配体中的“退回状态”零件，平均耗时高达20-30分钟，且过程高度重复、容易出错。这不仅是单纯的时间浪费，更是对设计流畅性的严重打断。

结论：使用宏程序扫描可将原本耗时20-30分钟的手动排查工作缩短至数秒内自动完成，彻底消除人工视觉搜索的繁琐与遗漏风险。

ICTbox免费下载使用：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

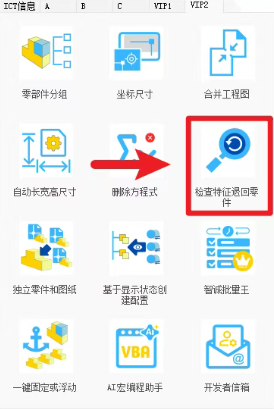

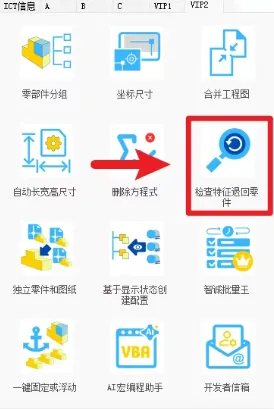

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以【检查特征退回零件】，实现对装配体内零部件的特征退回状态进行检查，并提醒存在问题的零部件有工程师自行选择处理。

操作指南

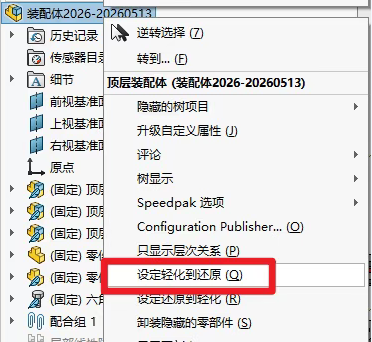

注意：该功能不适用于轻化模式打开的装配体，你需要以"还原"模式打开装配体。

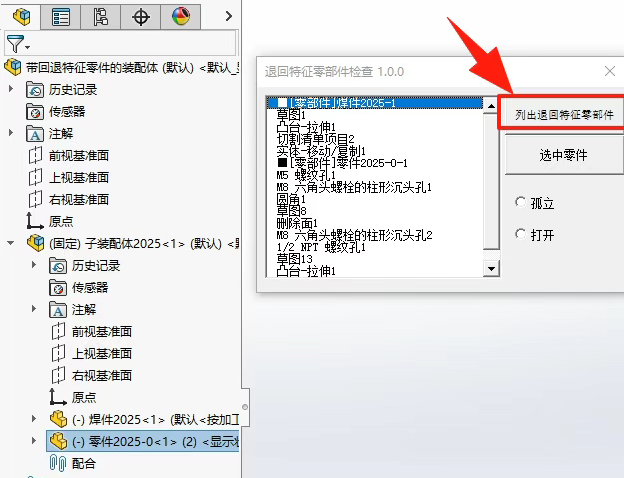

进入功能窗口，使用“列出退回特征零部件”列举退回状态零件的信息，以查询到零部件；

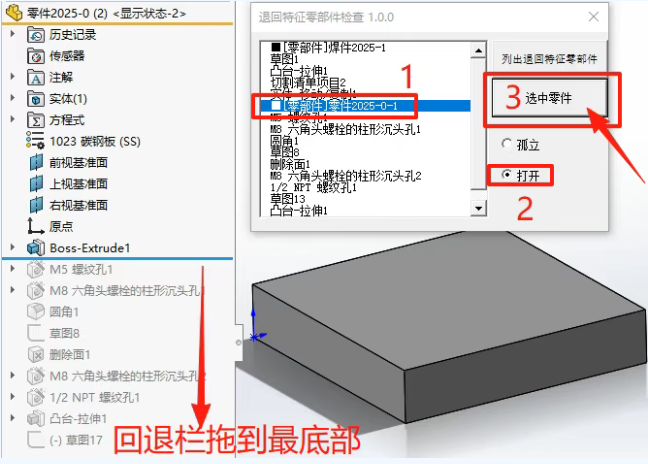

在功能界面的窗口里，选中零部件名字，即可进行【孤立】或【打开】的操作。

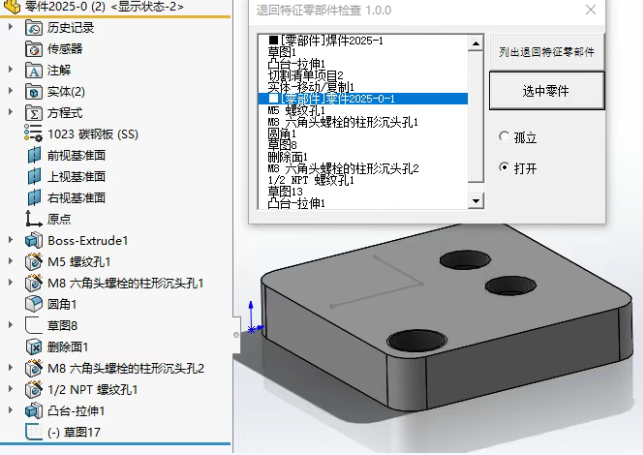

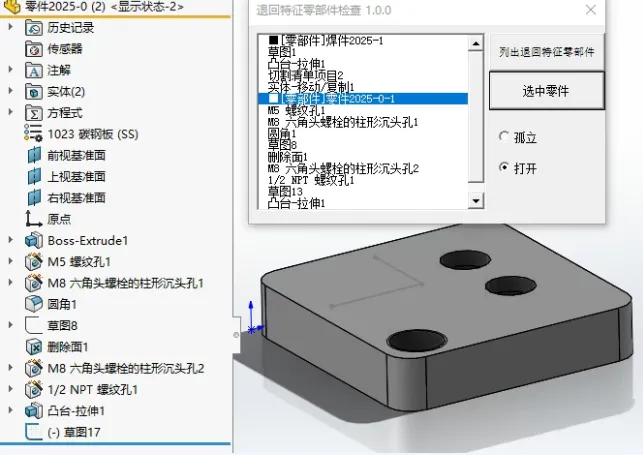

打开有特征退回状态的零件后，可以把设计树里的“回退栏”拖至最底部，将回退压缩的特征解除。

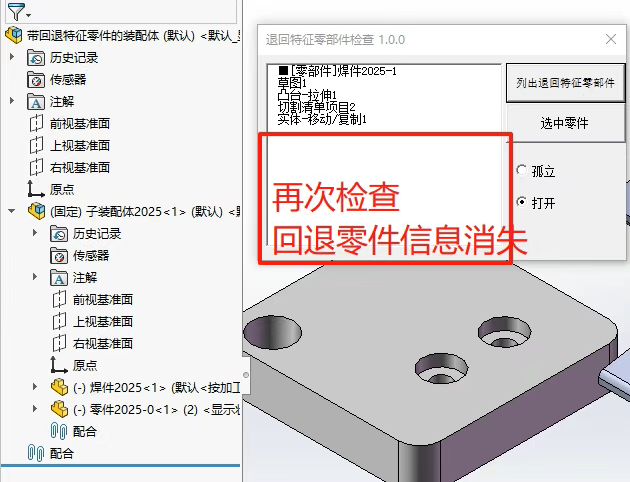

再次回到问题装配体，检查【列举退回特征零部件】之前的回退零件信息就消除了。重复上述操作，完全消除回退零件即可解决改问题。

总结

ICTBox的【检查特征退回零件】功能，通过程序扫描方式，将传统手动排查“退回状态零件”所需的20-30分钟大幅缩短至数秒内自动完成。用户无需在庞大的设计树中逐一人眼识别，也无需中断当前工作流重新打开装配体。

该功能一键即可列出所有存在退回特征的零部件，并支持直接孤立或打开定位，彻底消除了人工搜索的繁琐、遗漏风险与重复劳动。相比手动搜索和还原重开，【检查特征退回零件】功能更加有效率优势，能帮助工程师快速解决问题，保障设计流程的连贯性。
