SOLIDWORKS二次开发高效插件ICTBox（第18期）：可选中的包围框草图

在SOLIDWORKS设计中，【包围框】功能是是获取零件外形尺寸的重要参考。使用SOLIDWORKS自带的参考几何体"边界框"功能，有一个共同的局限性——生成的草图无法用鼠标选中。

这就意味着，虽然你知道了零件的最大外形尺寸，但无法将包围框作为参考来标注尺寸或添加几何关系，在某些需要以外形轮廓为基准进行后续设计的场景中造成了不便。比如，需要在零件周围设计一个保护罩、根据最大外形确定安装空间等。

ICTbox下载：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以通过【可选中的包围框草图】功能，在生成包围框的同时生成一个可被鼠标选中的3D草图。

这个草图可以用于标注尺寸或添加几何关系。（此功能在装配体层级同样适用）

操作演示

点击【可选中的包围框草图】功能按钮，系统自动生成包围框，同时生成一个3D草图。

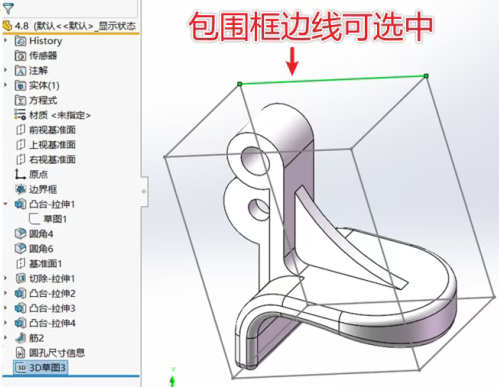

鼠标可直接选中该草图，借助包围框标注尺寸或添加几何关系。

总结

【可选中的包围框草图】弥补了SOLIDWORKS原生"边界框"功能的一个关键不足——让包围框从"只能看、不能用"变为"看得见、选得中、用得上"。对于需要以外形轮廓为基准进行后续设计的场景，该功能提供了更灵活的设计自由度。
