全新3DEXPERIENCE教程：使用自动化有限元法创建中面网格

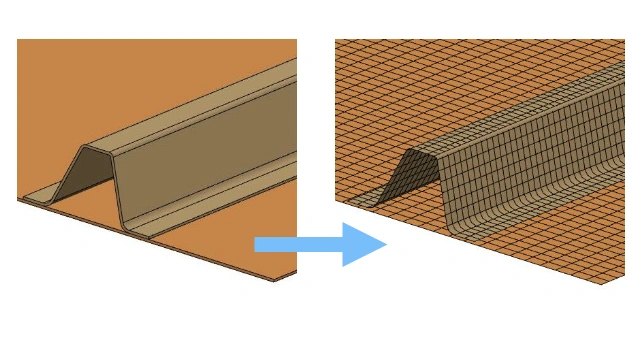

SIMULIA 研发团队发布了全新 3DEXPERIENCE教程，标题为 “使用自动化有限元法创建中面网格”。本教程讲授如何使用自动化有限元流程从薄壁零件提取中面、对中面划分网格并创建截面定义。

完成本教程的学习后，您将掌握以下内容：

1、为装配体的各个零件定义中面与网格流程。

2、使用已定义流程自动为零件生成网格。

3、查看划分网格后的模型，并修改渲染选项以显示壳截面厚度。

导入模型

导入模型，在【模型装配设计】应用中打开模型。

准备工作：下载下方压缩包文件，并将其中的示例数据解压至本地计算机。

Stiffened_plate.zip

1、将模型导入 3DEXPERIENCE 平台。

a、在顶部栏点击添加 ‗，然后选择导入。

b、指定3DXML文件的位置和文件名。

c、展开选项，选择“作为新建”。

d、点击确定。

模型在【产品查找器】应用中打开。

2、在操作栏的【导航】区域，点击【打开】。

3DEXPERIENCE 平台新建标签页。除了在 3D 视图中央显示模型之外，该标签页还包含与物理产品关联的全部信息。模型结构信息位于窗口左侧的树结构中。若树结构未显示，可按下 F3 键调出。

3、如有需要，使用指南针切换至【模型装配设计】应用。

定义自动化流程

定义用于生成中面、网格与截面的自动化流程。

1、在操作栏的【自动化有限元】区域，点击【自动化有限元】。

2、展开【通用用途】分组，点击【用户驱动】。弹出【自动化有限元：用户驱动】对话框，展示产品结构。

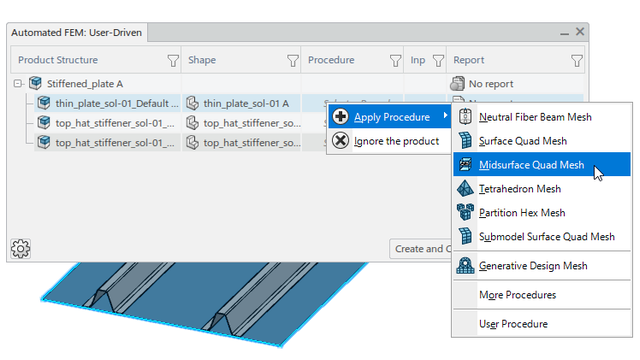

3、在【自动化有限元：用户驱动】对话框内，右键单击薄板零件所在行，选择【应用流程】>【中面四边形网格】。

打开【中面四边形输入】对话框。

4、在【几何准备】区域，将【中面发布】重命名为 “Plate midsurface（板件中面）”。

5、在【网格划分】区域，设置输入参数：

a、在【定义依据】选项中选择【参数】。

b、在【单元阶次】选项中选择【二次方程】。

c、输入网格尺寸：6 毫米。

6、在【截面】区域，将【创建壳截面】选项修改为【来自中面】。

7、回到【自动化有限元：用户驱动】对话框，再次右键单击薄板零件所在行，选择【应用相同流程】>【至全部】。

应用程序将把您定义的流程应用到装配体内其余零件。由于加强筋零件存在两个实例，应用程序默认将第一个实例的有限元模型复用于第二个实例。

8、修改加强筋中面的发布名称：

a、在【自动化有限元：用户驱动】对话框内，右键单击加强筋零件所在行，选择【编辑输入】。

b、将【中面发布名称】修改为 “Stiffener midsurface（加强筋中面）”。

c、设置网格尺寸为 4 毫米。

d、点击【确定】。

9、在【自动化有限元：用户驱动】对话框内，点击【创建并关闭】。应用程序生成有限元模型与中面特征。

10、点击【更新】。

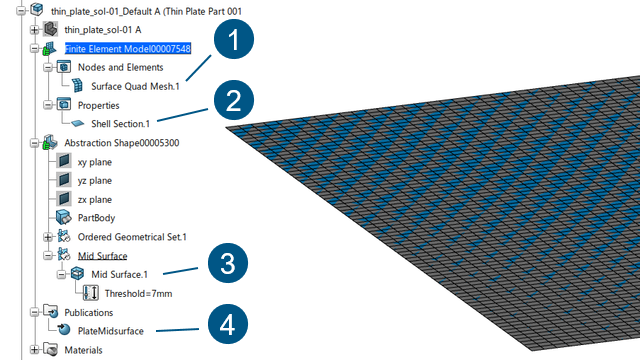

11、在树结构中展开 thin_plate 产品，查看该方法所生成的各项特征。

四边形网格

壳截面

中面：在抽象形状内创建

中面发布项

12、可选操作：展开第一个帽型加强筋实例，查看该产品新增的特征。

查看模型

渲染壳厚度，验证壳截面定义是否正确。

1、在树结构中，双击顶层有限元模型。模型在【结构模型创建】应用中打开。

2、在操作栏的【标准】区域，选择【模型绘图】。有限元模型切换至【模型绘图】模式。

3、点击模型任意位置，从快捷工具栏选择【绘图选项】。打开【云图绘图】窗口。

4、切换至【渲染】选项卡，调出渲染设置。

5、将【壳样式】设置为【加厚】。

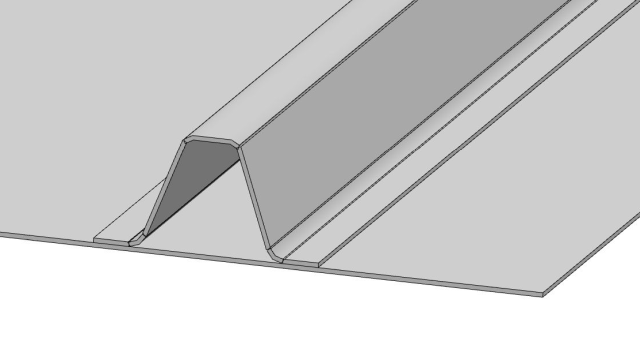

绘图将按照截面定义读取厚度，展示壳截面实体效果。

恭喜！您已成功完成本教程。
