进阶使用 3DEXPERIENCE 仿真分析师角色

3DEXPERIENCE Works 中的仿真分析师（Simulation Analyst）是一套可靠工具，能力超越 SOLIDWORKS Simulation Premium 等传统仿真工具。当产品复杂度提升、运行工况愈发严苛时，该工具能够发挥价值。

为什么要使用仿真？

虚拟产品开发与仿真已成为满足产品开发流程持续迭代需求的核心策略。其能力包含：开展复杂结构分析，无需预先投入硬件基础设施成本；能够与分布全球的团队共享数据并协同工作。

SOLIDWORKS Simulation Premium 的能力

仿真能够帮助设计工程师快速、准确评估产品设计，执行线性或非线性、静态或动态有限元分析。企业对高级仿真功能的需求，叠加新产品与迭代产品缩短上市周期的压力，同时需要与全球分散团队协同，因此必须使用一套可持续连通的统一生态系统。

SOLIDWORKS Simulation Premium 的能力边界

SOLIDWORKS Simulation Premium 在大量常规工程验证任务中表现出色。但部分工程挑战需要更高保真度的分析。

存在以下工况的产品，通常需要高级求解器技术：

- 复杂接触条件，同时伴随材料非线性与几何非线性

- 包含多重相互作用的大型装配体动态结构仿真

- 顺序加载工况

- 真实材料模型

- 长期耐久与疲劳要求

依托行业领先的 Abaqus 求解器技术，3DEXPERIENCE 平台仿真能够让工程师精准预测产品在真实工况下的结构性能。

在 SOLIDWORKS Simulation Premium 中搭建了非线性动力学分析，用于模拟弹体冲击可变形防护屏障。为防护屏障分配了塑料 - 冯・米塞斯类型的对应材料模型。仿真时长设置为 0.1 秒。

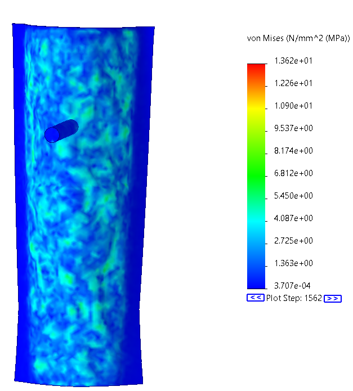

弹体冲击可变形防护屏障

SOLIDWORKS Simulation Premium 无法获得收敛解，分析在一个半小时后提前终止。接触交互无法完整求解。因此，该模型与仿真数据需要迁移至 3DEXPERIENCE 平台。

3DEXPERIENCE 仿真分析师角色

升级至高端仿真解决方案时，最主要顾虑之一就是学习新软件或重建现有工作流带来的中断。3DEXPERIENCE 仿真分析师角色采用建模与仿真一体化方案，解决该难题。

这款高级软件的优势包括：

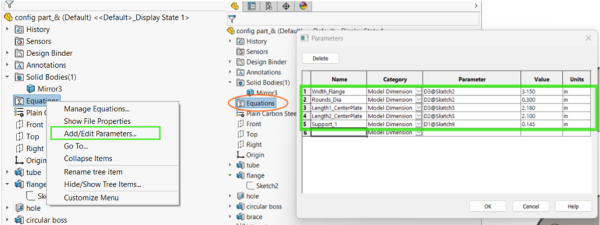

工程师可继续在 SOLIDWORKS 中完成设计，同时将 CAD 模型直接保存至 3DEXPERIENCE 平台用于高级仿真。

设计更新可自动传递至仿真模型，支持快速迭代与设计探索。

用户可保留 CAD 模型与物理仿真模型的版本修订记录。

对于已经使用 SOLIDWORKS Simulation Premium 的企业，用户可以将部分算例设置（含网格）迁移至 3DEXPERIENCE 平台内的新算例。还可以复用现有的仿真设置数据，在原有工作流基础上继续拓展，形成一条平滑路径，在保留现有设计资产投入的前提下调用高级仿真能力。

高级仿真实操演示

在 SOLIDWORKS Simulation Premium 中无法收敛的非线性动力学算例，使用 3DEXPERIENCE 仿真分析师角色完成修改。

在该新算例中：

- 定义显式动力学分析步

- 为可变形防护屏障指定光滑粒子流体动力学（SPH）

- 材料模型开启单元删除选项，用于处理高应力单元

- 在弹体与防护屏障之间定义通用接触，并启用 “硬接触” 选项

- 弹体的速度由 100 米 / 秒提升至 300 米 / 秒

- 定义质量缩放，提升该显式动力学分析的计算效率，同时保留所需精度

依托本地计算资源，在一小时内得到求解结果。冲击产生的应力超过限值后，单元会按照材料定义中设置的准则自动删除。

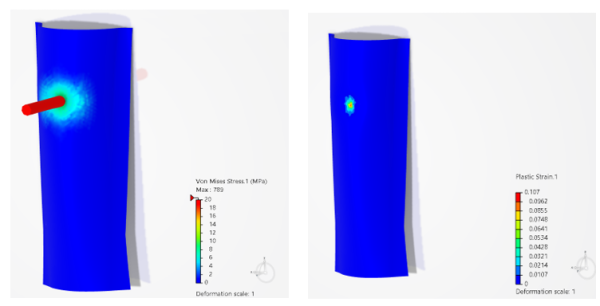

高级求解器仿真结果

虽然复杂非线性仿真对本地计算资源要求很高，但这些基于 Abaqus 的 SIMULIA 角色具备云架构，用户可借助高性能云计算执行计算密集型分析。降低对昂贵本地硬件的依赖，并且几乎可以在任意位置获取仿真结果。

升级您的仿真方案
