将SOLIDWORKS设计参数导入 3DEXPERIENCE仿真

仿真是产品开发流程中的其中一个环节，仿真工作通常需要引入 SOLIDWORKS 设计参数，例如尺寸、方程式与配置，用以驱动几何体。SOLIDWORKS Simulation 在对设计进行虚拟测试时可以直接读取这些参数，但 3DEXPERIENCE 平台上的 SIMULIA 应用采用的流程有所不同。

参数化设计研究

3DEXPERIENCE 平台上的参数化设计研究功能通过参数化桥接器（Parametric Bridge）解决了这一难题，支持将 SOLIDWORKS 设计参数直接关联至基于 Abaqus 的 SIMULIA 3DEXPERIENCE 仿真工作流。由此搭建起一条从 CAD 驱动尺寸到仿真驱动性能研究的无缝链路，工程师可评估多种设计方案，无需重建模型或手动更新仿真输入。

传统仿真工作流通常需要在 SOLIDWORKS 中修改尺寸，更新 CAD 模型，保存模型并在 3DEXPERIENCE 仿真角色内更新 CAD 模型，以此更新仿真模型。少量迭代场景下尚可操作，但当需要探索数十种设计方案时，该流程效率低下。

通过参数化桥接器添加 SOLIDWORKS 设计参数

参数化桥接器在 SOLIDWORKS 模型与仿真场景之间建立关联，该仿真场景由各类角色对应的应用创建，例如 SOLIDWORKS 仿真工程师、分析师、耐久与力学工程师、SOLIDWORKS 流体仿真工程师或流体动力学工程师角色。

借助参数化桥接器，设计变量将与仿真模型保持关联。例如，尺寸可以直接暴露给运行在 3DEXPERIENCE 平台上的仿真应用。最终形成打通设计与仿真的联动工作流，助力快速完成工程决策。

典型工作流包含以下步骤：

1、准备完全参数化的 SOLIDWORKS 零件或装配体。

2、关键设计尺寸需已通过命名尺寸、方程式或全局变量完成定义。可使用【添加 / 编辑参数】选项定义参数，或在方程式对话框内使用全局变量。

在这些窗口添加参数与方程式

3、将模型保存至 3DEXPERIENCE 平台，供下游仿真调用。

4、使用 SIMULIA 角色，例如 SOLIDWORKS 仿真工程师 / 分析师或耐久与力学工程师，新建仿真场景。

5、在仿真场景中，切换至操作栏的【工具】选项卡，选择参数化桥接器。该操作会读入 SOLIDWORKS 参数，您可从中选定用于驱动仿真算例的参数。

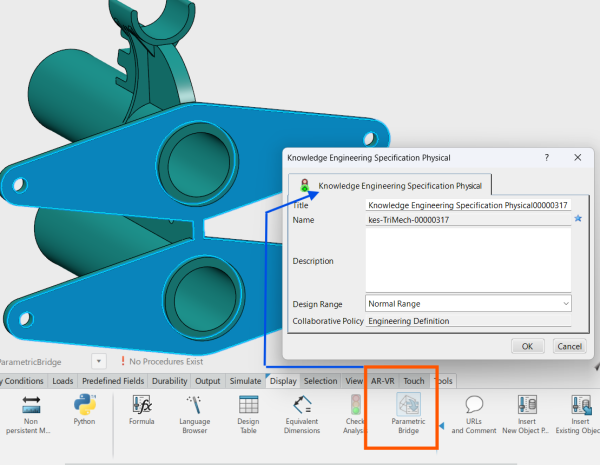

使用此工具导入 SOLIDWORKS 设计参数

6、参数加载至仿真场景应用后，即可创建参数化研究，评估不同设计配置。

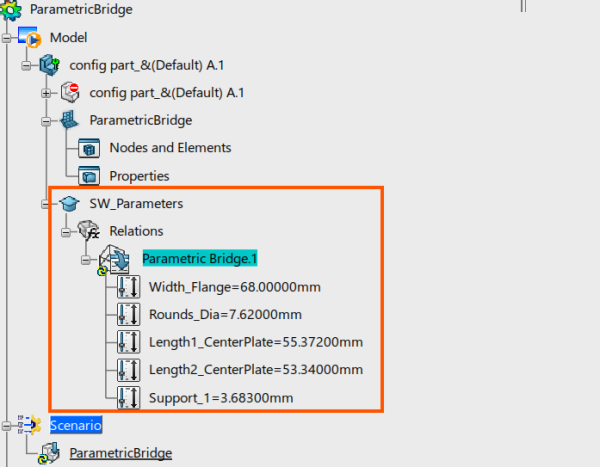

待评估的多种配置

需要设置最大应力、位移、频率或其他工程输出量作为性能评估的响应指标。

为什么使用参数化设计研究？

参数化设计研究（基于试验设计 DOE）读取 SOLIDWORKS 参数，自动更新并重建几何体，修改仿真模型以匹配更新后的几何，求解并记录分析结果。不再需要逐个评估单种配置，系统可自动评估数十种设计备选方案。

工程师无需依靠反复试错建模，能够快速找到重量与结构性能之间的最优平衡点。工程师可以获得基于数据的对比结果，而不是仅评估少量手动创建的配置。这也是后续开展设计优化仿真的基础。

通过将 SOLIDWORKS 设计参数直接关联至 3DEXPERIENCE 平台上的仿真算例，工程团队能够探索更大范围的设计空间，加快设计验证进度。

丰富的仿真能力

SOLIDWORKS Simulation 与 3DEXPERIENCE Works 仿真为工程师提供产品优化、评估与重新设计所需的全套工具。您可以了解两款仿真软件对应的套件，覆盖塑料仿真、冷却仿真、各类应用场景与工程角色等内容。

如需学习仿真基础内容，可访问智诚科技ICT支持中心课程页面挑选适合的课程。您也可选择不同时长的线上或线下课程，由经验丰富的讲师结合案例与实例进行教学，并解答您提出的各类问题。
