SOLIDWORKS精通制造领域套料排版技术Shop Floor Programmer工具

本文将带您了解套料排版软件为生产流程带来颠覆性优化，全面提升车间加工效率。

如今仍有大量制造企业依靠人工排版完成切割前置准备工作。在订单稳定时该方式尚可应付，但一旦生产批量、零件规格发生变动，人工排版会耗费大量工时，直接拖慢生产排期。

我们先明确套料（Nesting）的定义：套料是计算机辅助制造（CAM）系统内置高级功能，可为制造企业实现以下价值：

• 在板材上自动排布、优化零件位置，最大化原材料利用率；

• 削减生产成本，缩短产品交付周期；

• 减少边角废料，压缩整体加工时长。

全新一代套料模块直接集成于数控编程环境，从根源解决人工排版痛点。自动套料彻底省去人工试排、重复调整的繁琐操作。本文基于 2026 年 3DEXPERIENCE 全球大会点播课程《利用套料减少工时与物料损耗》整理而成，详解车间数控编程模块（Shop Floor Programmer） 核心功能，该模块现已随全新 SOLIDWORKS 全部许可免费附赠。

文中将介绍该模块适配各类切割设备的实操用法，以及全方位提升车间整体生产效率的实现路径。

3DEXPERIENCE软件套料操作界面

人工排版的效率短板

人工排版需要投入大量人力，机床操作人员要耗费数小时手动摆放零件，尽可能降低材料浪费。一旦客户变更订单数量、装配新增零件，整套排版布局必须全部重新制作。

人工排版极易产生人为失误，拖慢生产进度。人工无法像专业算法一样快速算出复杂几何的最优排布方案，自动套料软件可打通该生产瓶颈，数秒内重新计算最优板材布局，让操作人员专注高附加值工作。

高地房车公司首席工业设计师乌迈尔・优素菲分享了车间数控编程模块的落地成效，

“车间数控编程模块优化了我们的套料与零件加工流程，大幅缩短交付周期、降低出错率。我们不仅能完成套料排版，还可在切割前高效修改零件方案。”

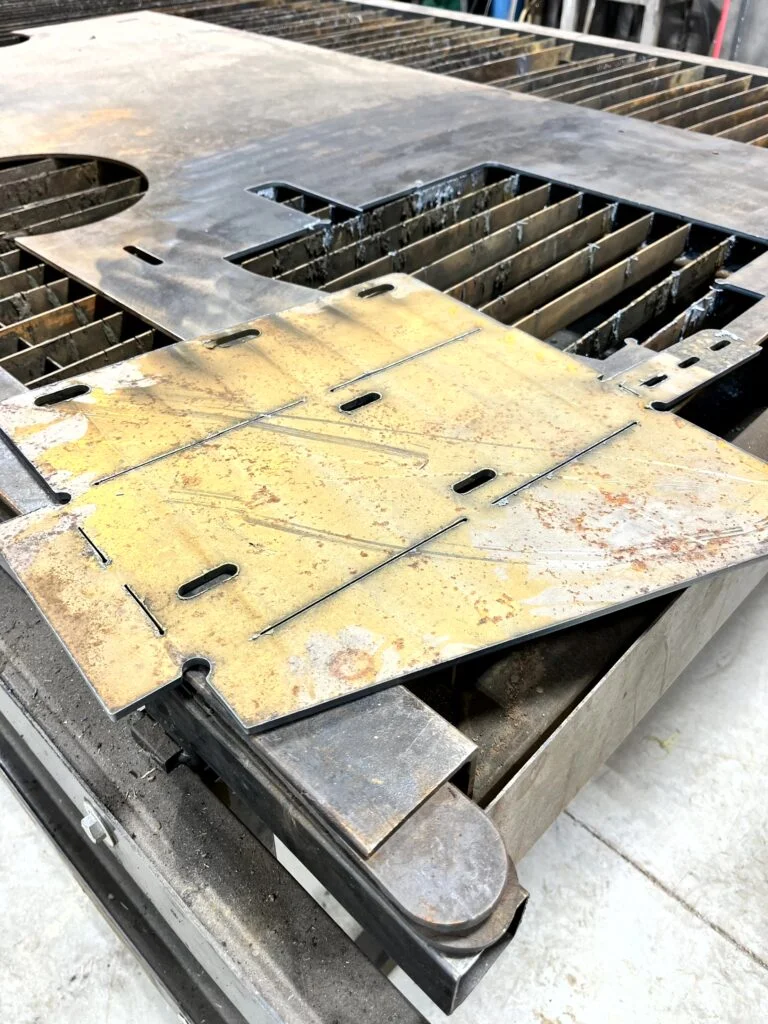

板材切割后成品实拍

现代化套料软件核心功能套件

专业高级套料工具集成全套优化功能，可最大化材料出材率、缩短机床加工时长，将 CAD 装配模型直接转化为优化完备的机床加工程序。

材质识别与厚度分组

导入整套产品装配体后，软件自动识别所有零件材质、板材厚度，自动分类分组，匹配对应规格原料板材。无需人工手动区分铝件、钢件，也不用单独分离 1/4 英寸、1/2 英寸厚薄板材，系统自动完成分类归集。

木纹方向管控

部分加工场景出于结构强度、外观工艺要求，必须严格遵循板材木纹轧制方向。套料软件可单独为零件限定旋转角度，可完全禁止旋转，或仅允许 90° 整数倍旋转，确保切割成品完全匹配母材物理性能。

共边切割

共边切割是缩减加工时长最核心的功能之一。软件将拥有平行直边的零件紧贴排布，激光、水刀切割时共用一条切割轨迹，一次性分离两个零件。

该智能路径规划缩短总切割行程、降低能耗，同时提升板材利用率。老式排版软件需要人工手动对齐零件才能实现共边，新版工具自动计算共边切割路径。

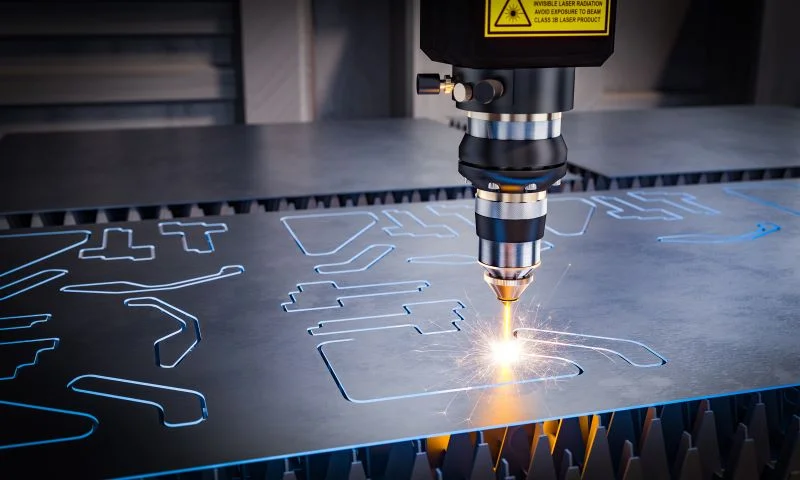

激光加工套料示意图

适配激光、水刀、铣削设备的实操场景

该套料工具兼容各类数控切割机床，完美适配激光、水刀、等离子、数控铣加工场景。

可预加载设备专属加工单元模板，内置机床运动参数、工作台尺寸、刀具配置。

激光、等离子切割场景中，热管控至关重要，软件可调整切割先后顺序，让热量均匀分散在整块板材，避免相邻零件受热变形。

数控铣编程时软件自动识别板材加工深度，区分内部型腔与外轮廓加工，自动调整刀具路径，无需人工逐特征设置切削深度。

套料软件简化全制造流程的实现逻辑

整套工具操作逻辑简洁直观，编程人员可直接选取整套装配，或从零件明细单独勾选目标工件。

选定零件、录入生产数量后，软件即刻计算最优排版方案。您可直接采用首套方案投产，也可设置计算时长；给予算法 1~2 分钟运算时间，复杂异形零件可得到更优排布布局。

系统生成板材可视化预览，支持完整切割过程仿真，提前查看刀具轨迹、校验加工顺序，程序下发机床前提前规避撞刀风险。可自由开启 / 关闭工艺微连接，保持编程界面整洁。

针对多格式数据交互场景，优化完成的套料图可导出 DWG、DXG 通用图纸文件；软件内置各类机床专用后置处理器，一键生成设备匹配标准 G 代码。

即刻优化您的切割加工工序

摒弃耗费工时的人工排版，自动套料软件兼具精度、速度与灵活性，适配现代化工厂生产需求。依托材质自动识别、刀具路径智能优化，大幅减少废料、提升机床产出。

请核查您当前数控编程工具，SOLIDWORKS 现有用户的软件套件中已内置这套高效 CAM 套料解决方案，咨询代理商智诚科技ICT了解车间数控编程模块详情。

您可观看完整 2026 年 3DEXPERIENCE 全球点播课程《利用套料减少工时与物料损耗》，查看更多 2026 3DEXPERIENCE 全球大会点播内容。
