CST 2026新功能详解：虚拟混响室VRC屏效及辐射抗扰度高效仿真仿真方案

在EMC测试中，混响室（Reverberation Chamber）因能模拟“统计均匀、各向同性、随机极化”的复杂电磁环境，成为评估设备辐射抗扰度（RS）、屏蔽效能的关键工具。传统混响室仿真需要建1:1的精细模型（墙壁、搅拌器、天线），会导致计算量巨大、耗时极长，普通项目难以承受。

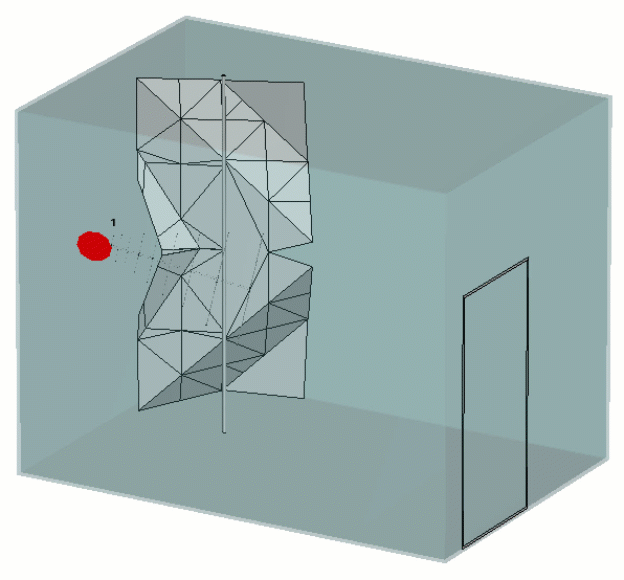

Full Detailed Model

CST虚拟混响室（VRC）绕过物理建模，用“平面波叠加”算法，直接在虚拟空间中合成统计均匀的随机电磁场。为产品设计（如机箱、设备抗扰度验证）提供灵活高效的虚拟测试平台。

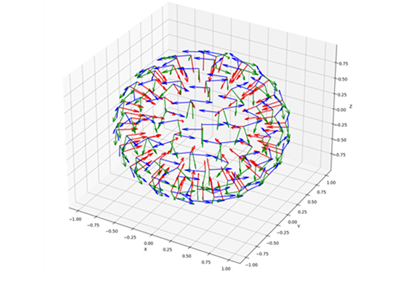

Plane Wave Superposition Model

什么是虚拟混响室？

虚拟混响室是基于“平面波叠加（Plane Wave Superposition）”理论，在CST中构建一个统计均匀的随机电磁场环境，等效替代真实混响室仿真模型。

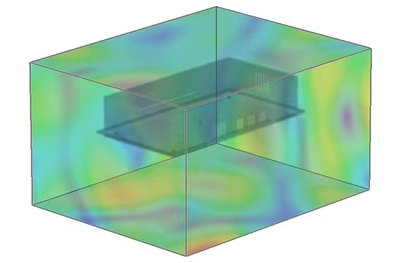

虚拟混响室仿真案例

【创建3D模型】

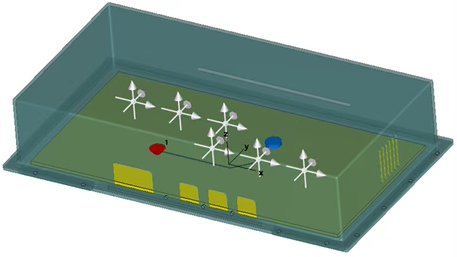

在机箱内部定义电场探头；PCB走线上定义端口和集总元件,用于监测感应电压和电流。

【创建虚拟混响室VRC】

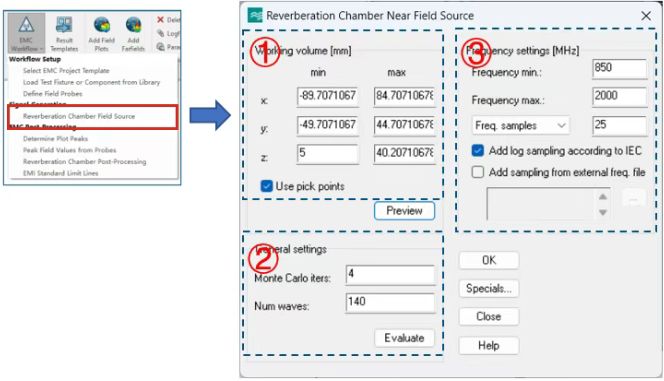

EMC workflow——Reverberation chamber field source

① Working Volume

选取对角线的两个点，确定工作区域的范围。

② General Setting

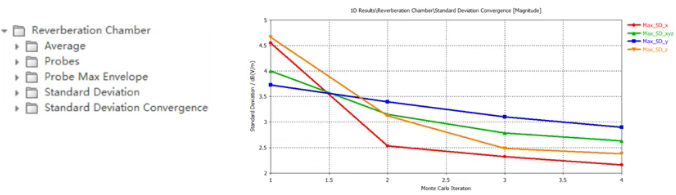

定义蒙特卡罗迭代次数和叠加平面波数量。以获得均方差小于3dB的统计均匀场。

③ Frequency Setting：定义混响室场源频率范围及采样点数

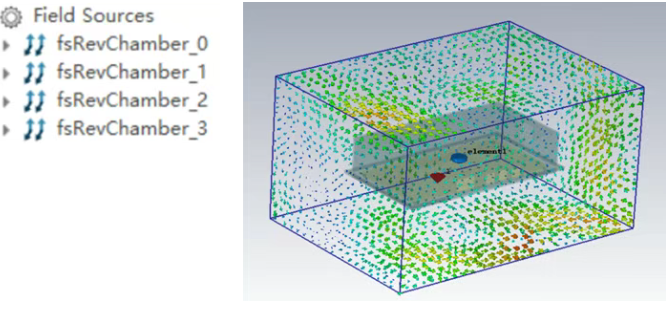

下图为设置好的混响室场源模型

【求解器设置（default）】

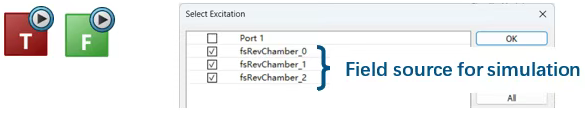

完成虚拟混响室（VRC）场源定义后，相关参数会自动同步至求解器。因此，求解器设置就变得非常简单，通常保持默认即可。下图为求解器中激励源的设置Excitation list—fsrevchamber 0, 1，2，…

【虚拟混响室(VRC)仿真结果后处理】

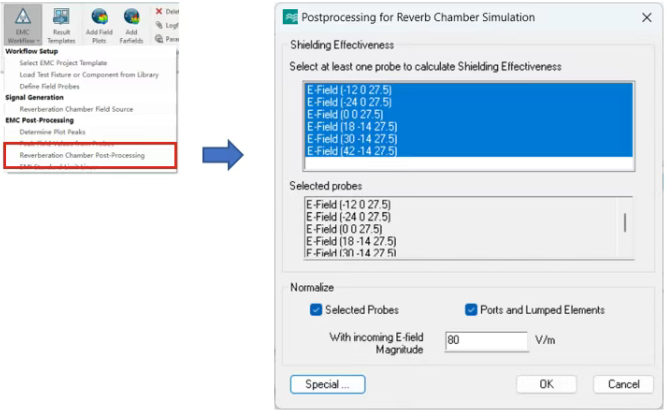

EMC workflow——Reverberation Chamber Post-Processing屏效计算——选择用于计算屏效的探针probe抗扰度计算——设置入射的电场幅度，如80V/m

【仿真结果分析】

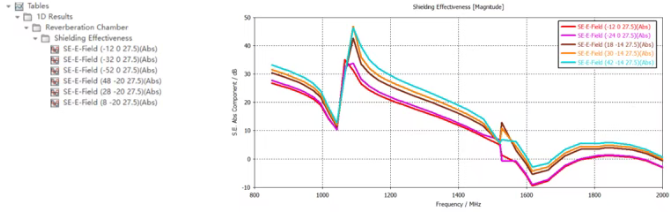

屏蔽效能——Shielding Effectiveness

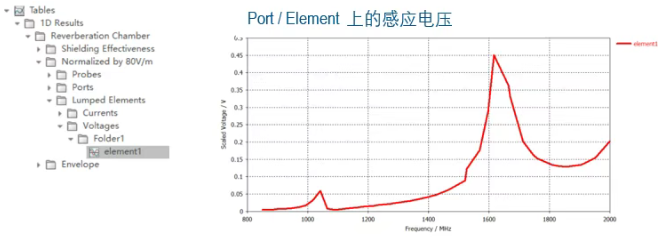

辐射抗扰度——Normalized by XX V/m

CST 2026虚拟混响室技术为屏蔽效能SE及辐射抗扰度RS仿真按下了加速键。帮助EMC工程师更加快速、精准地通过仿真手段预测及优化产品的EMC抗干扰设计，大幅缩短产品设计周期，提前识别并规避风险，提升产品可靠性。
