CST Studio Suite 数据缩放与实测仿真数据融合

CST Studio Suite 的波导端口与离散 S 参数端口默认采用 1 瓦峰值功率作为激励条件。但设计人员实际工程应用中并不会始终使用 1 瓦作为输入功率。你可以通过多种方式将仿真结果缩放匹配至实际设计功率。

结果合并法

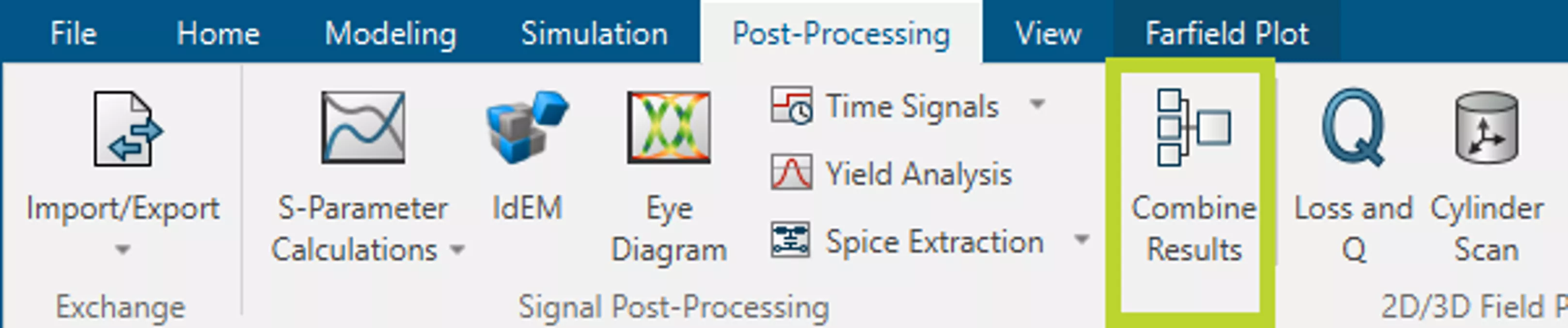

第一种实现方式使用 * 结果合并（Combine Results）* 功能，该功能位于后功能处理选项卡中。

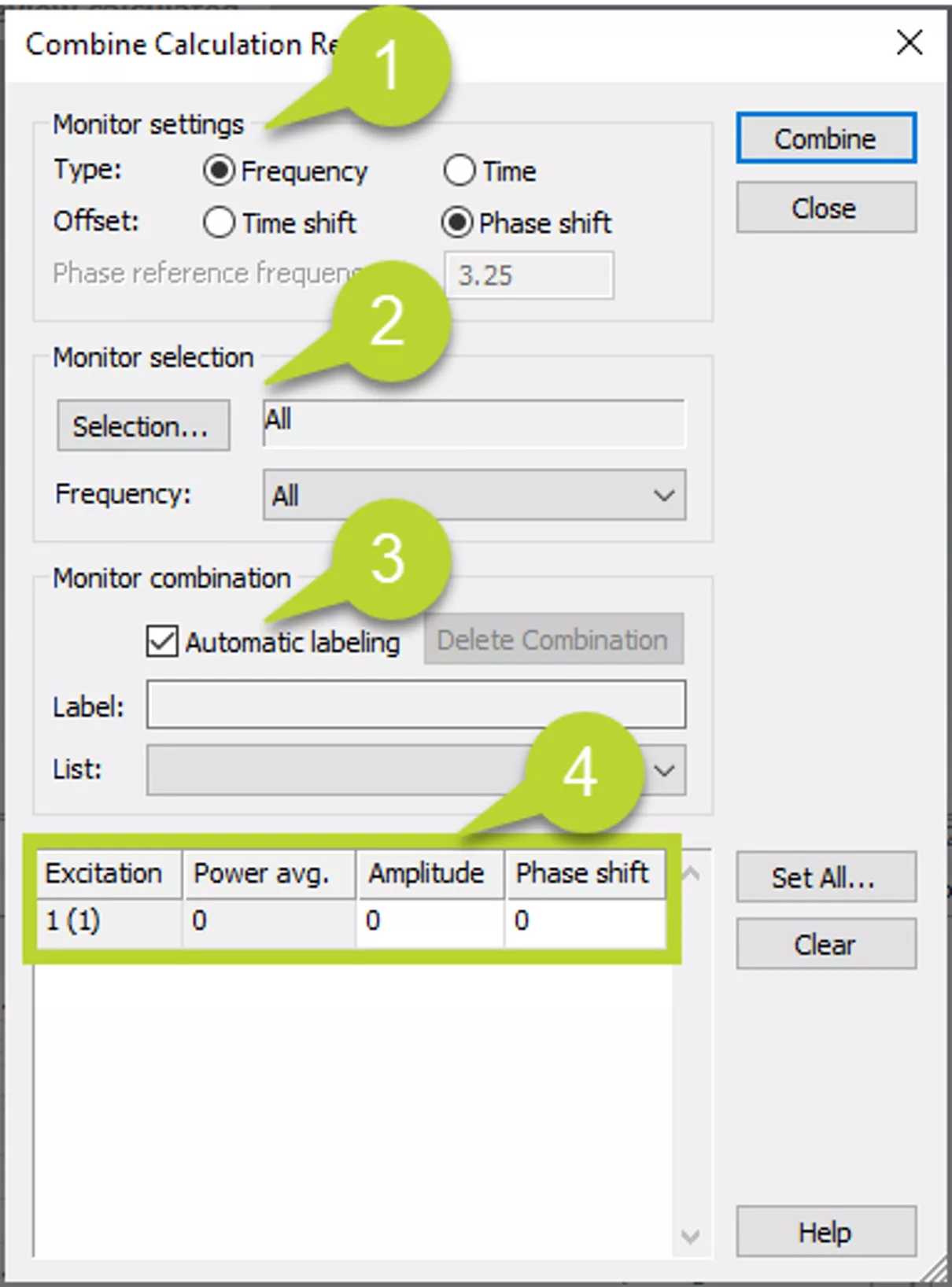

选中结果合并功能后，选择需要进行缩放的监视器。

（1）监视器设置区可选择频率监视器或时域监视器；

（2）监视器选择区可指定单个监视器或全选所有监视器；

（3）软件默认开启自动命名选项，若需自定义监视器名称，可取消勾选进行手动命名控制。

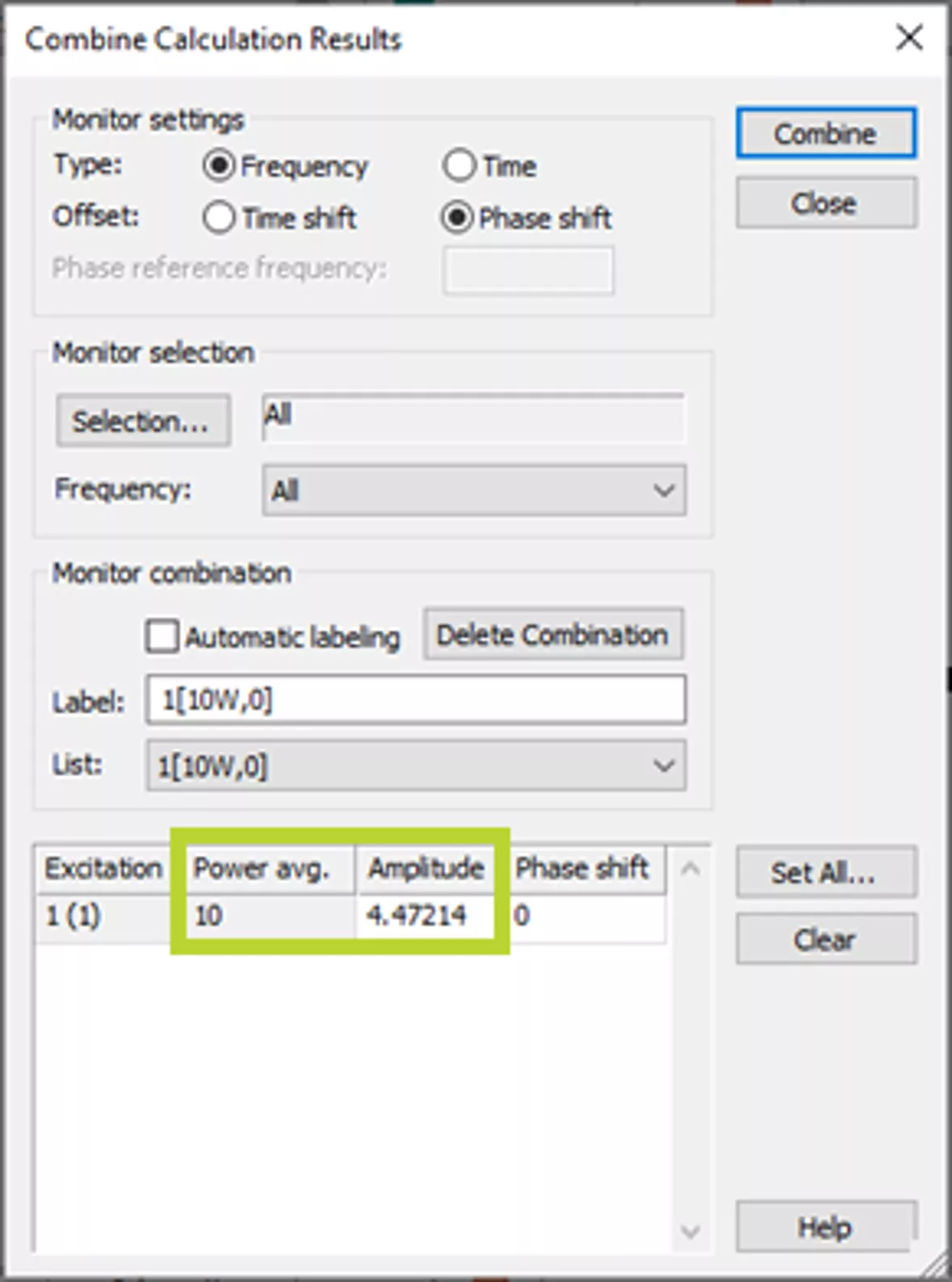

最后设置 ** 幅值（Amplitude）** 参数。平均功率与幅值换算关系如下：

平均功率 = 幅值 ² ÷ 2

也可换算为：幅值 = √(平均功率 × 2)

若设置输入功率为 10 瓦，需将幅值设置为 。点击合并后，全新缩放结果将连同场监视器数据一并添加至导航树中。

设计工作室法

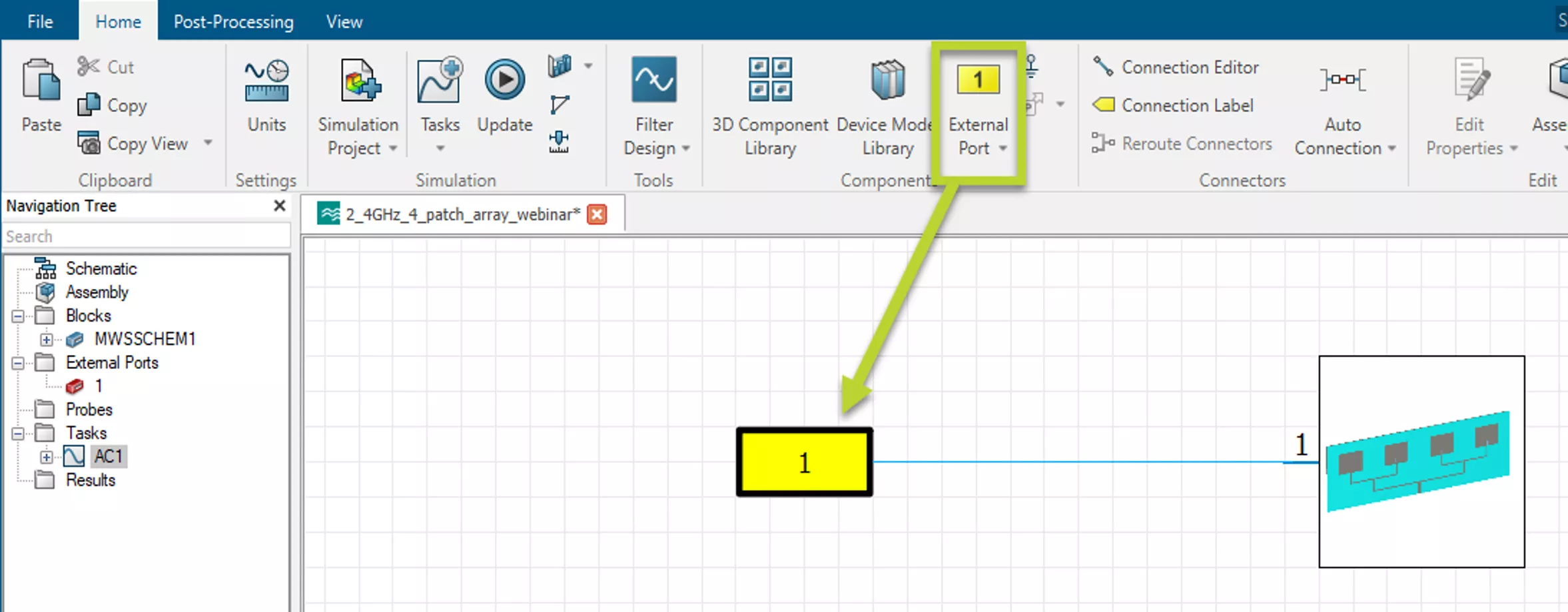

另一种数据缩放方式是通过 * 设计工作室（Design Studio）*实现。点击 3D 窗口左下角的原理图选项卡即可进入。在设计工作室界面中，将外部端口与三维模型引脚进行连接。

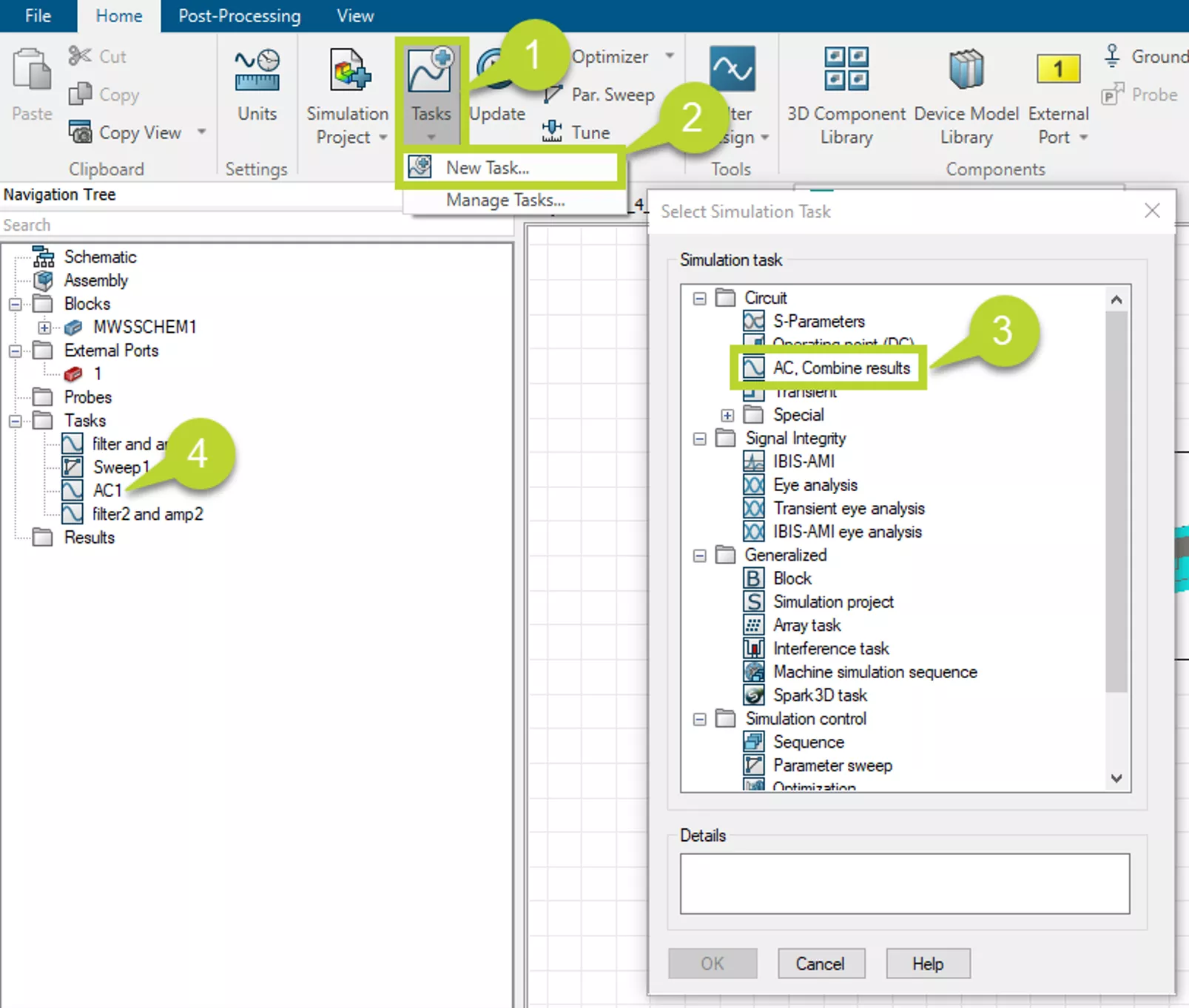

该端口可自定义各类激励参数。如需调整激励功率，可在导航树任务列表中新增任务。依次点击任务、新建任务，在弹窗中选择交流 - 结果合并任务。选中后，导航树将生成 AC1 任务项。

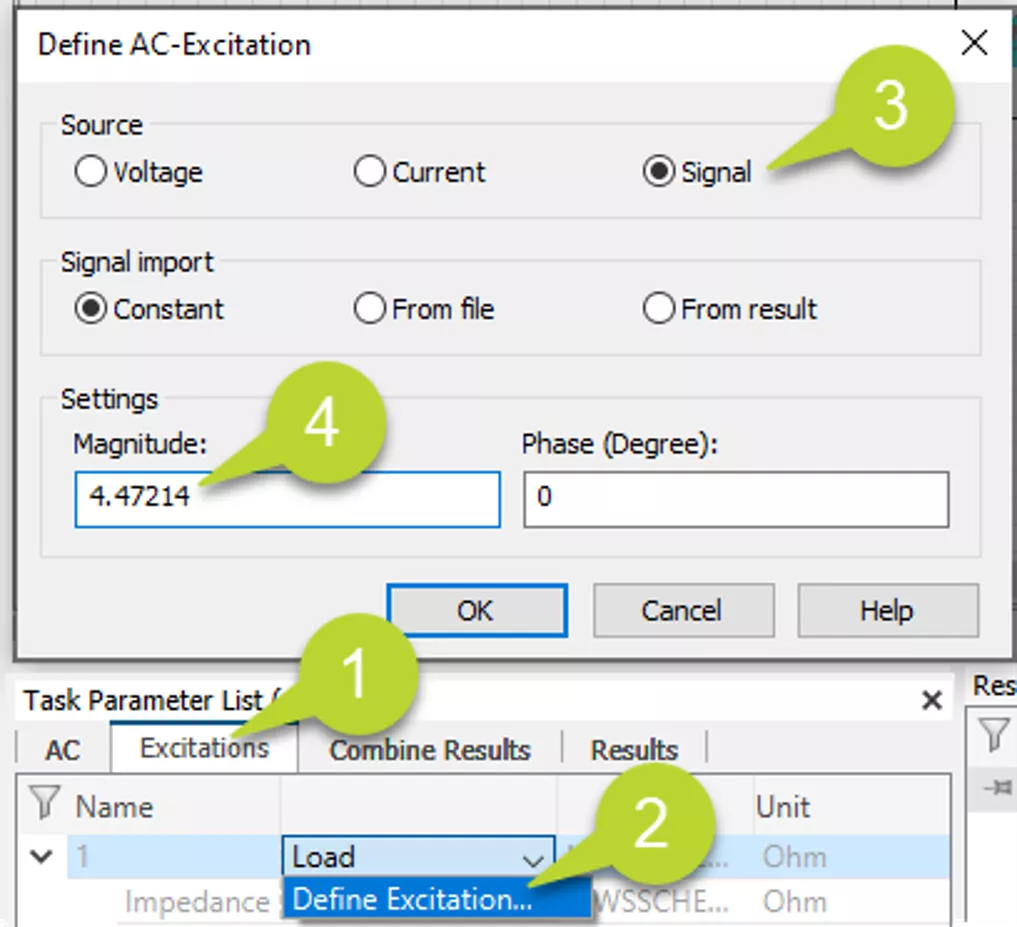

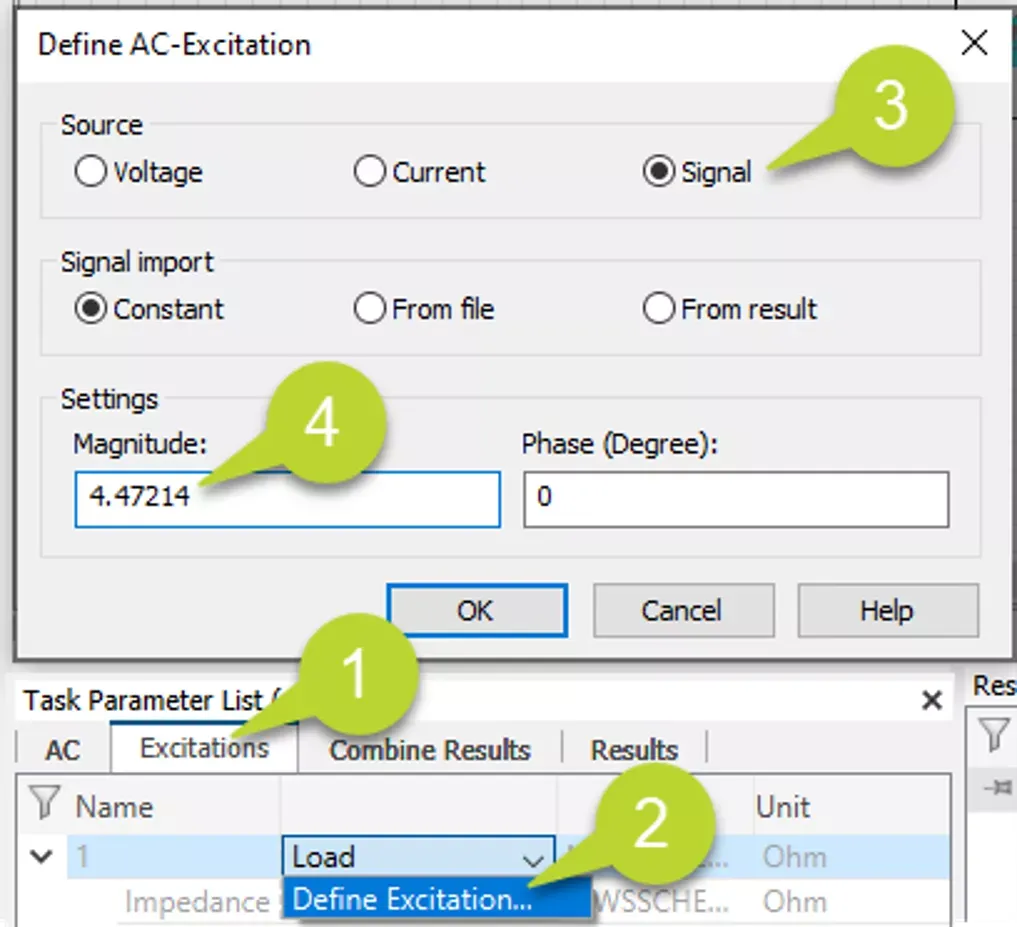

在任务参数列表中切换至激励选项卡，所有外部端口均会在此列出，默认属性为负载。选中负载并点击定义激励，选择信号类型，将幅值设置为前文相同数值 4.47214，即可完成 10 瓦平均输入功率配置。

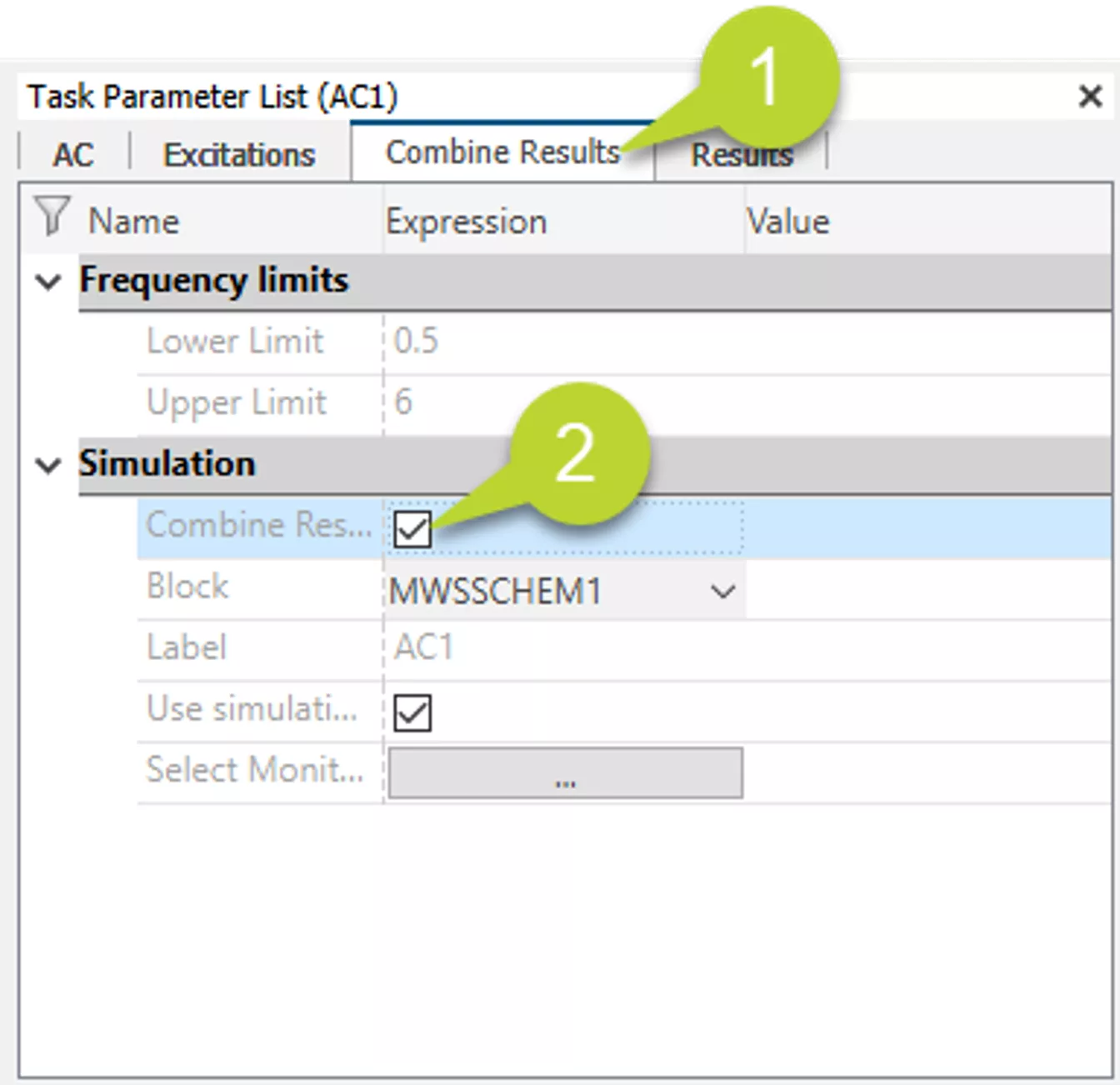

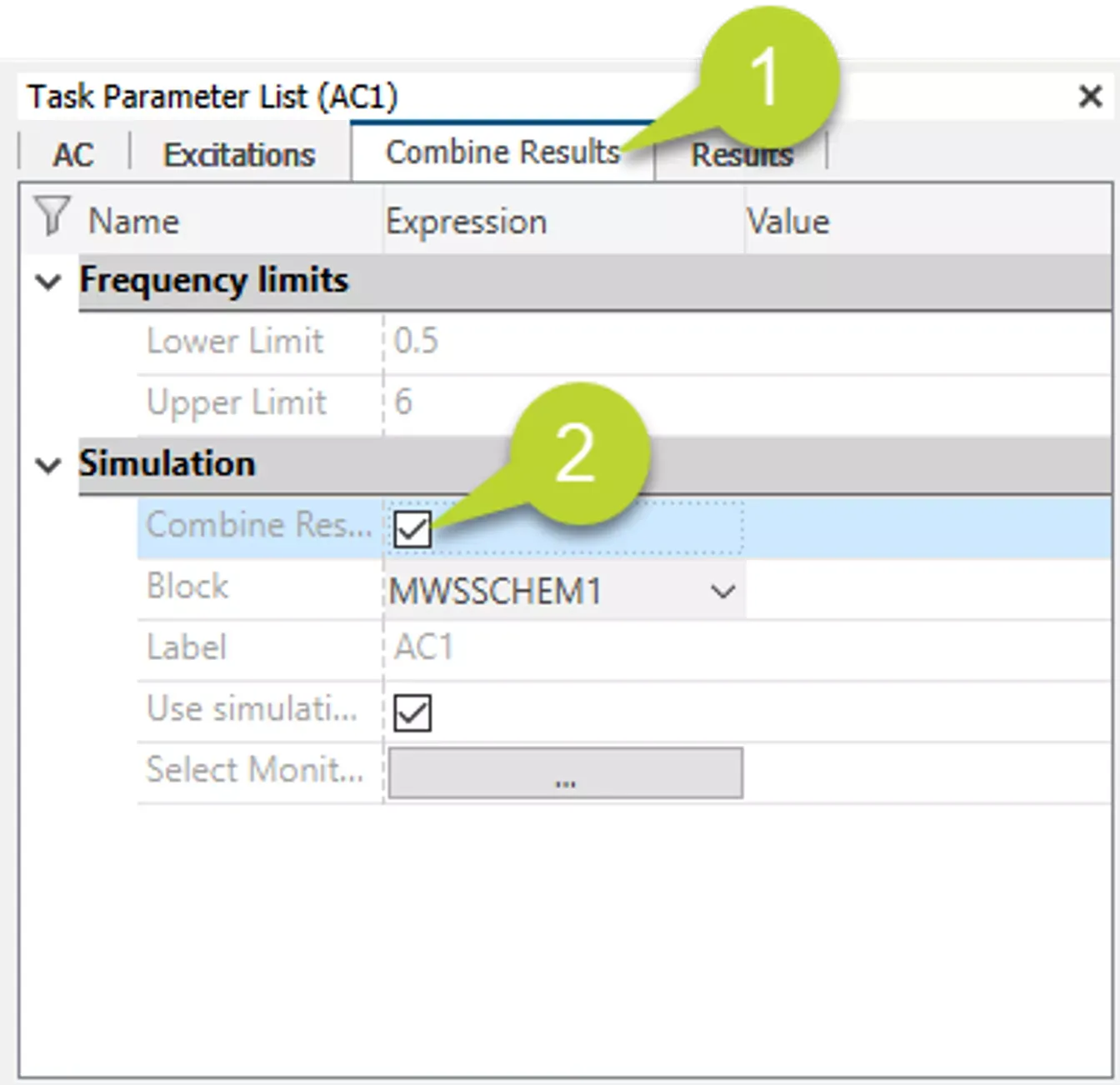

随后切换至结果合并选项卡，勾选结果合并选项。在主页仿真功能区点击更新，仿真完成后切换至 3D 界面，即可同时查看原始仿真结果与缩放后的全新结果。

实测数据与仿真数据融合

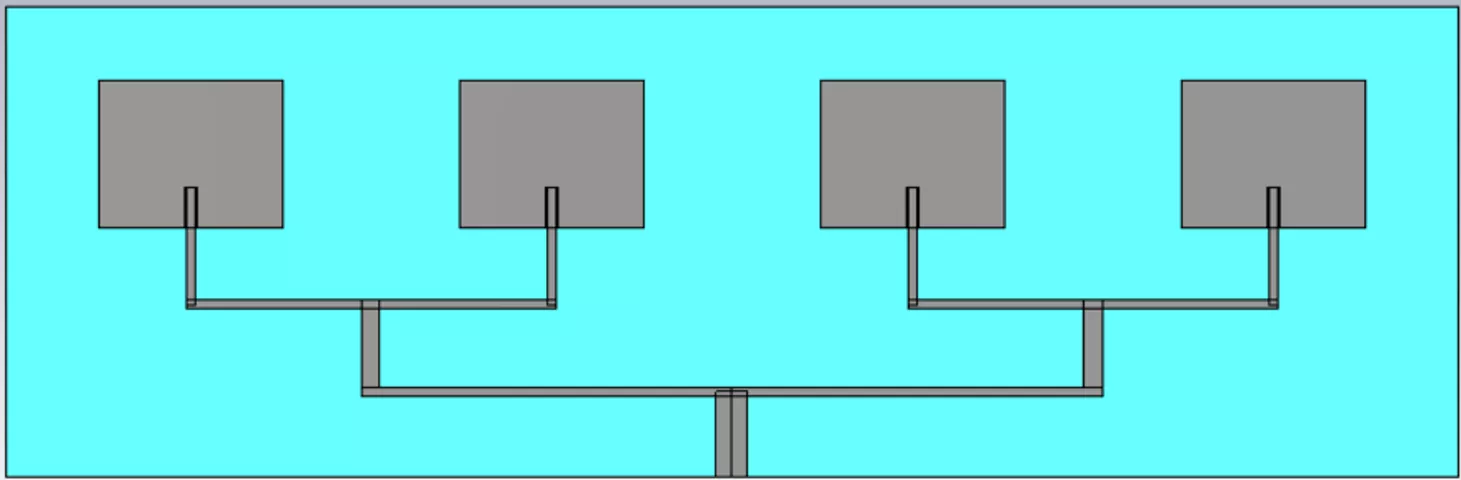

以 2.4GHz 四贴片天线阵列为例进行说明。

该天线成品需搭配滤波器与放大器才能正常工作。通过 CST 微波工作室全波仿真，可计算天线回波损耗，从而判定最优传输频段。

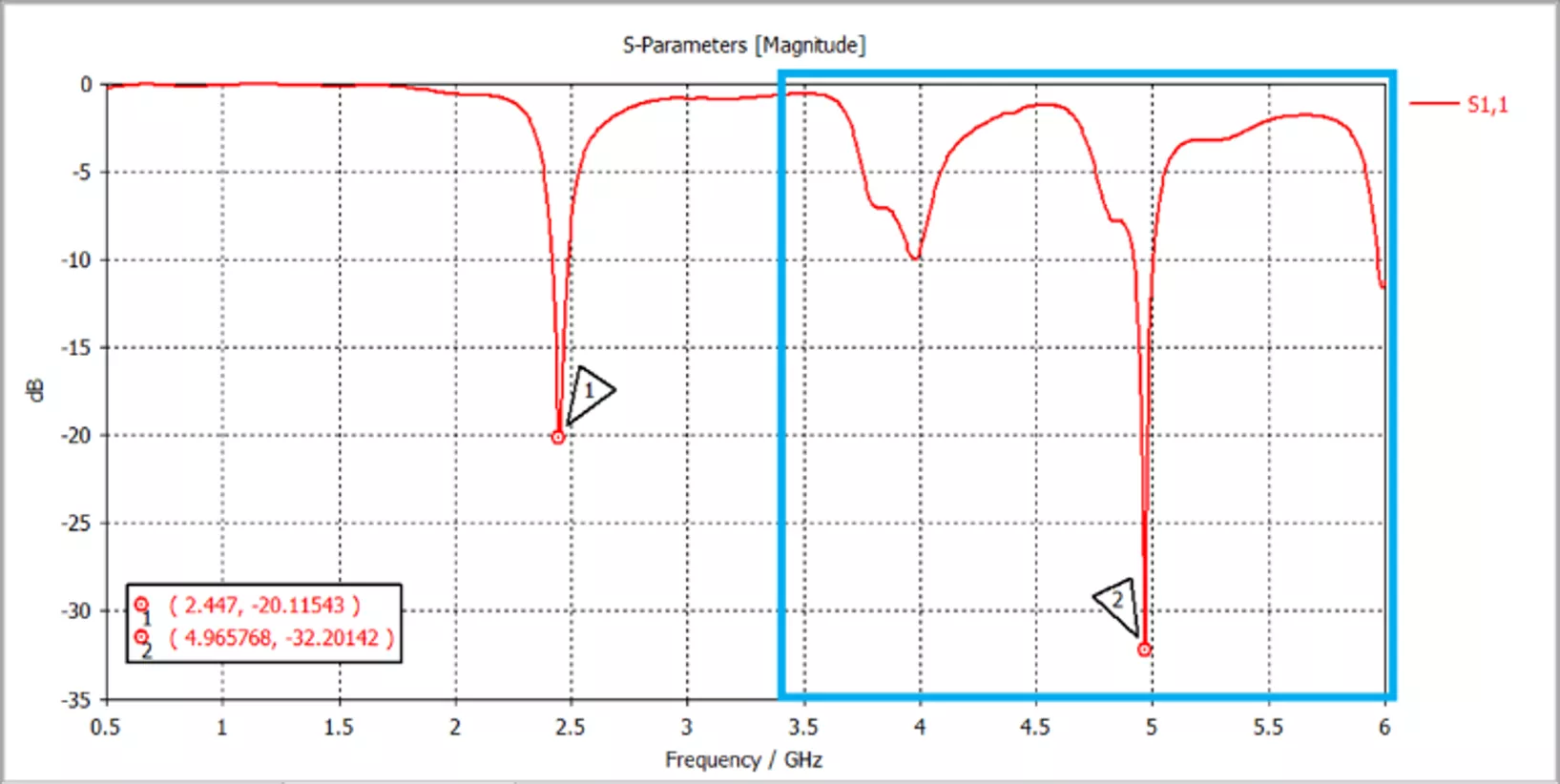

天线回波损耗在 2.45GHz 与 4.97GHz 均存在谐振峰。该特性适用于双频无线天线设计，但本次设计仅需使用 2.45GHz 频段。

为此需要搭配带通滤波器与放大器。借助 CST Studio Suite 设计工作室，可筛选适配的放大器与滤波器型号。

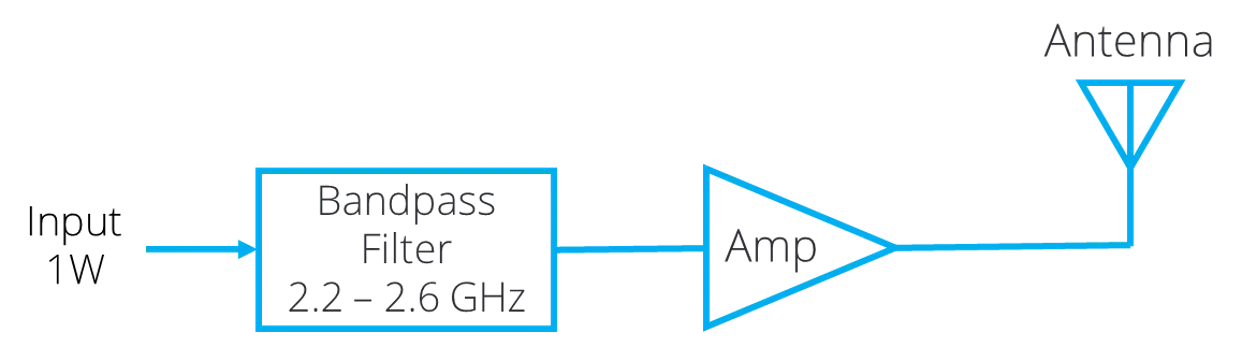

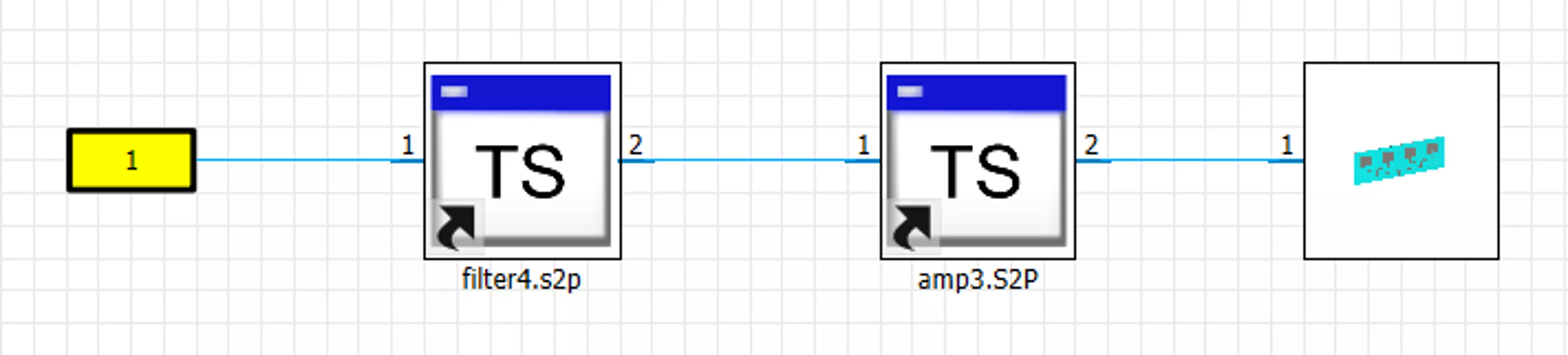

简易原理框图与设计工作室搭建结构一致：布置外部端口作为输入，通过元件库中的 Touchstone 文件模块导入滤波器与放大器器件参数，该模块位于数据导入分类下。

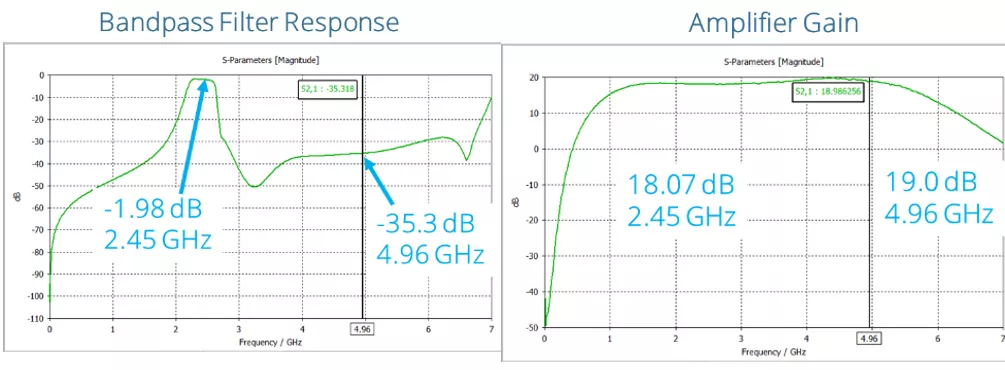

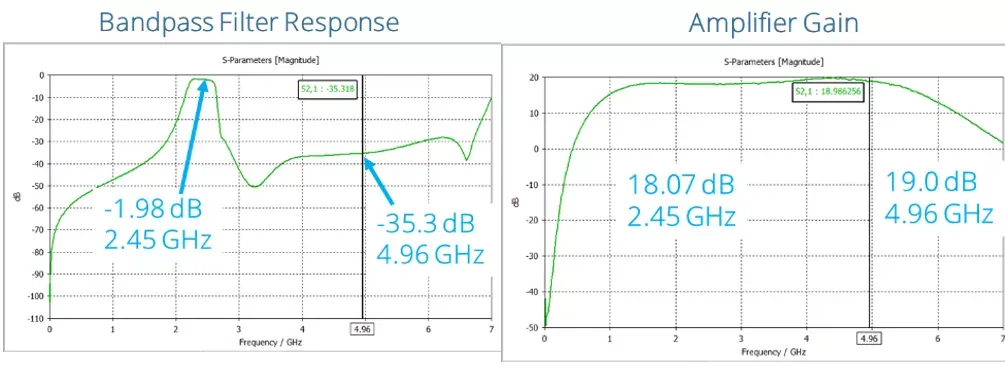

滤波器与放大器均以 Touchstone 格式 S 参数文件导入。在导航树元件列表中右键对应 Touchstone 模块，选择查看 S 参数，即可读取器件参数数据。导入后可分析各器件对整体设计的影响，同时用于链路损耗与增益计算。

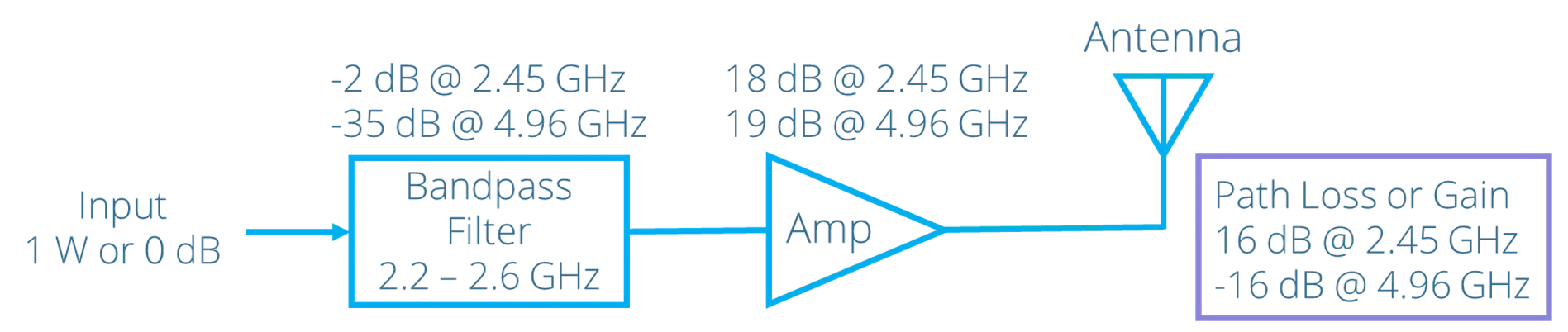

2.45GHz 频段目标增益为 16dB，4.96GHz 频段目标损耗为 16dB。

对比 2.45GHz 远场最大功率仿真结果，增益为 15.436dB；4.96GHz 频段损耗为 16dB。仿真结果与理论预期基本一致，验证了该方法的可行性。

总结

CST Studio Suite 提供结果合并与设计工作室两种仿真数据缩放方式。同时设计工作室支持导入实测器件数据，与仿真模型联合调试，让设计人员可在同一平台完成整机系统开发与仿真。
