基于Python实现在CST中批量添加Marker

日期：2026-06-03 发布者: Ma Bin 浏览次数：次

在CST后处理阶段，曲线结果的数值标注是一个高频但容易被忽略的操作。CST 本身提供了多种曲线标注方式：Curve Marker、Axis Marker、Mea

在CST后处理阶段，曲线结果的数值标注是一个高频但容易被忽略的操作。

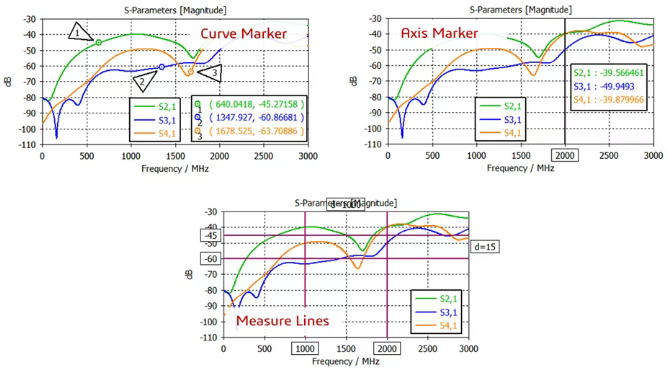

CST 本身提供了多种曲线标注方式：Curve Marker、Axis Marker、Measure Lines。我们先简单对比下这三种曲线标注方式：

曲线标注方式	优点	局限性
Curve Marker	可在任意曲线的任意位置添加 Marker，精确显示该点的横纵坐标值，灵活度最高	需要逐点手动添加，当标注点较多时操作繁琐，效率较低
Axis Marker	可显示 Axis Marker 与图中所有曲线交点处的纵坐标值，适合对同一横坐标下多条曲线进行对比	同一时间只能启用一个 Axis Marker，无法同时标注多个关键频点
Measure Lines	可用于测量横坐标或纵坐标方向上的距离，适合观察带宽、差值等整体趋势	只能测差值，无法直接显示曲线在交点处的具体数值

CST 本身提供了多种曲线标注方式：Curve Marker、Axis Marker、Measure Lines

这些标注方式已经可以满足绝大部分的标注需要。但是，当用户需要对大量曲线或多个频点进行标注时，可能需要频繁的进行添加/修改/删除Marker等操作。

具体到实际业务场景中，例如，对于手机的双频WiFi天线（2.4GHz和5GHz），用户通常需要同时查看2400MHz–2484MHz和5150MHz–5825MHz两个频段内的天线性能。又如，在Sub-6GHz 5G天线设计中，需要分别关注n77（3300–4200MHz）、n78（3300–3800MHz）以及n79（4400–5000MHz）等多个工作频段。

在上述场景中，用户通常需要完成如下标注需求：

标注各个工作频段的起止范围；

在频带范围内查找并标注最大驻波比；

同时显示多个关注频段内的关键极值点。

如果完全依赖CST自带的标注功能，往往需要在每一条曲线上手动逐个添加多个Curve Marker点，操作过程重复且效率较低。与此同时，Axis Marker和Measure Lines这两种标注方式在该类场景下也存在明显局限，无法满足多频段、多曲线同时标注的需求。

基于上述实际业务需求，我们可以尝试利用CST提供的Python接口，开发一个支持批量添加Marker点的Python Macros，用于自动完成曲线结果的标注工作。

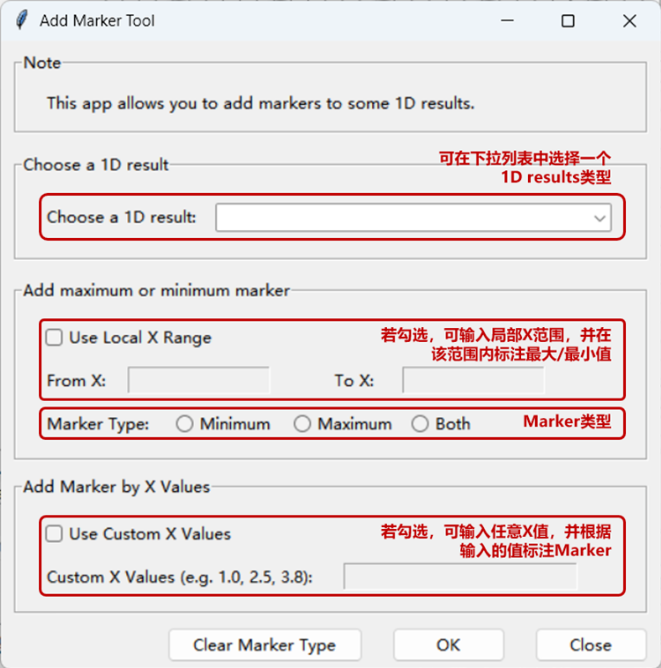

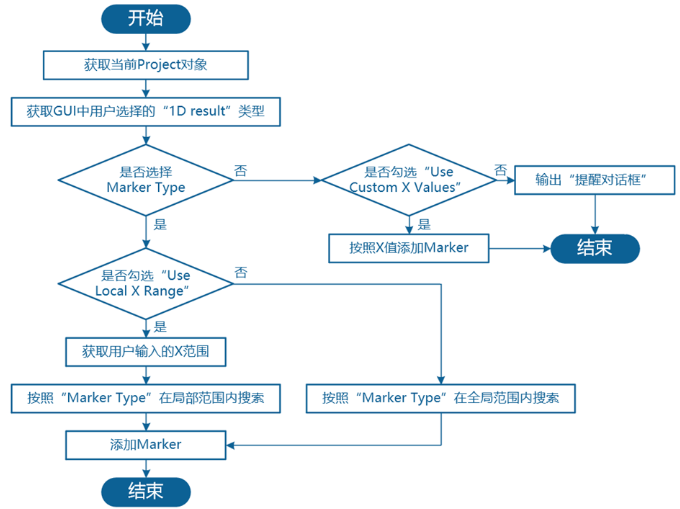

该Python Macros可以打开一个GUI界面（命名为“Add Marker Tool”），主要实现以下功能：

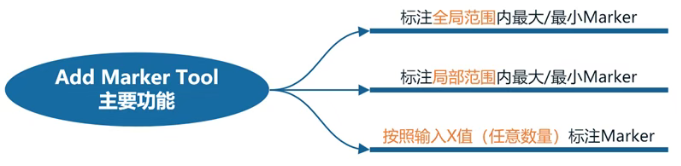

Add Marker Tool主要功能
