CST探索EFT虚拟测试：从IEC标准到3D仿真实战

电快速瞬变脉冲群（EFT）问题传统上依赖“测试-失败-整改”的循环，成本高且周期长。利用CST Studio Suite进行虚拟测试，可将EMC设计前置，实现从“被动整改”到“主动设计”的转变。

IEC 61000-4-4标准：仿真的基础

仿真的首要步骤是准确理解并复现国际标准。CST仿真能精准定义EFT波形的关键参数（如上升沿5ns、脉宽50ns）及实验等级（1-4级），为虚拟测试建立真实、可靠的基准。

核心步骤：在CST中构建EFT仿真

一 、精准建模容性耦合夹

在CST中建立容性耦合夹的3D模型，并通过仿真提取其Z参数和耦合电容。此步骤确保了仿真模型能够真实反映实际测试环境的电磁特性。

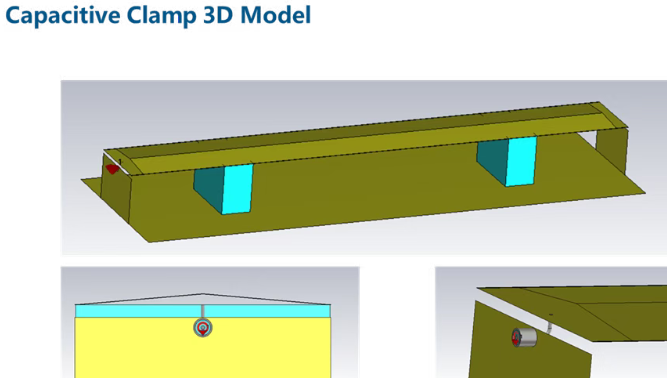

1.1容性耦合夹3D建模

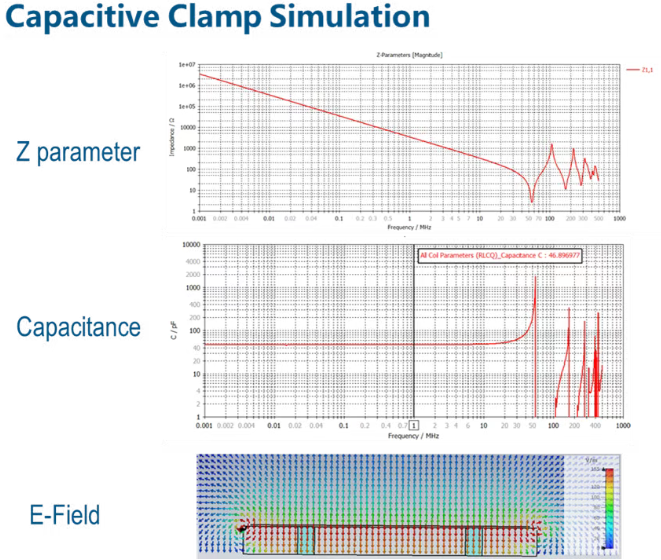

1.2 容性耦合夹的仿真结果

注：该耦合夹模型为笔者自行创建，不与任何实验室模型比对，仅用于仿真流程展示

二、构建完整的EFT仿真系统

CST解决方案的核心优势，在于其能够进行系统级的瞬态场路协同仿真，将3D电磁模型与电路无缝集成，构建完整的虚拟测试系统，而非进行孤立的部件分析。

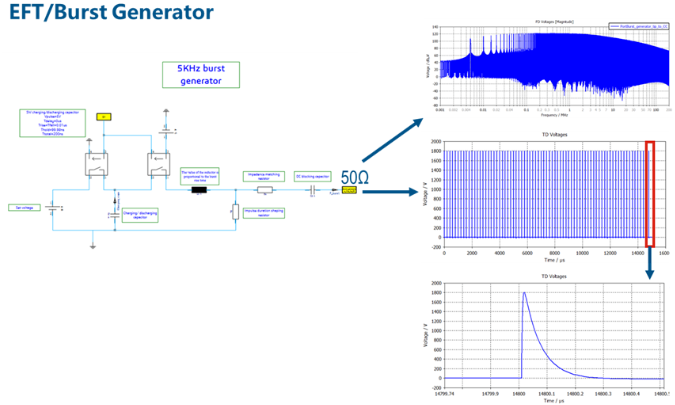

2.1 EFT脉冲源建模：我们需要根据标准定义，建立能够产生准确波形（如脉冲上升沿5ns，脉宽50ns）的EFT发生器模型。在CST component library中为用户提供了EFT/Burst Generator的电路模型。该模型符合IEC61000-4-4。

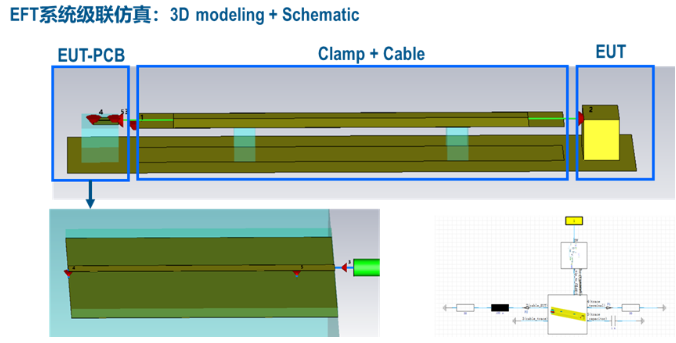

2.2 系统级联仿真：将3D模型（如耦合夹、PCB、线缆）与电路模型（EFT发生器、设备端口）进行联合仿真在CST设计环境中进行协同仿真，构建完整的虚拟测试系统。

CST仿真实战价值

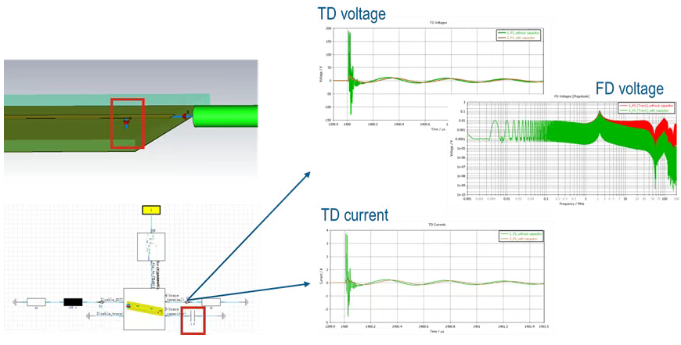

案例一：端口滤波设计优化—验证信号端口电容对EFT的影响

在CST中调整端口电容值，可直观观察时域波形变化。仿真能快速筛选最优滤波方案，避免过度设计或设计不足。仿真模型及仿真结果如下图所示：

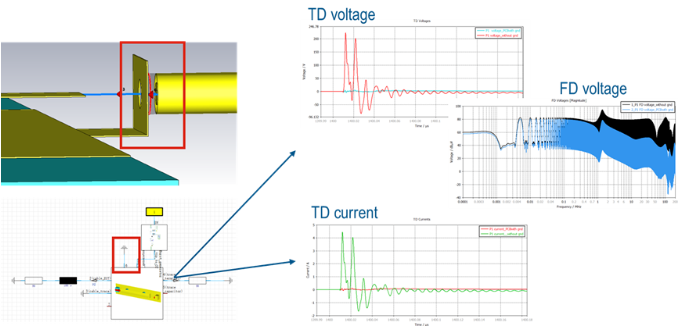

案例二：验证cable屏蔽层搭接效果对EFT的影响

CST仿真可清晰量化屏蔽层搭接质量对性能的影响。Cable屏蔽层是否接地，其抑制EFT干扰的效果差异一目了然。 仿真模型及仿真结果如下图所示：
