CST 2026新功能：揭秘平面波端口(PWP)—助力复杂线缆辐射抗扰度仿真

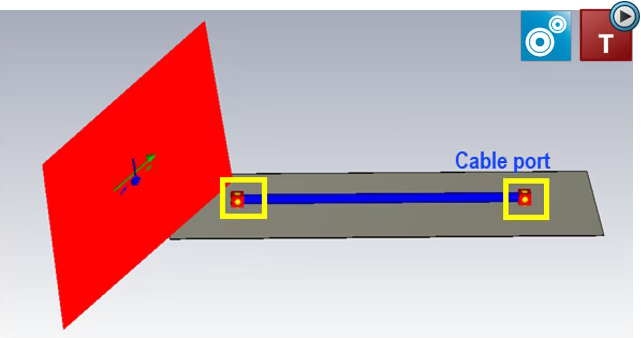

应用案例2：Cable辐射抗扰度RS仿真

• 评估复杂cable的抗干扰能力

• 多个场强等级的快速仿真验证

• 定性分析cable谐振频点，量化感应噪声电压

• 优化滤波设计，提升产品抗辐射能力

【两种CABLE工作室RS场路协同仿真方法对比】

1、传统方法采用“Cable<—>电路”的耦合流程，即在电路AC/Transient task中选择Cable Field Coupling（Uni/Bi-directional irradiation）。3D部分使用平面波激励，电路部分则采用AC task/Transient task。需要注意的是，该方法3D模型中只允许Cable Port的存在，有一定的局限性。并且，当激励幅度或电路参数需要调整时，Transient task必须重新运行整个3D与电路的同步仿真。

2、CST 2026新方法则采用“3D+Cable—>电路”的单向流程，3D仿真使用平面波端口，同时可以包含其他cable端口和离散端口。电路仿真可灵活选择Transient task/AC task，并可通过Combine results计算电路激励下的场分布。当电路中的激励波形或参数需要调整时，无需再次运行3D仿真，仅需运行快速的电路仿真即可，从而大幅提升了优化效率。

该案例采用CST 2026新方法（平面波端口），具体细节如下

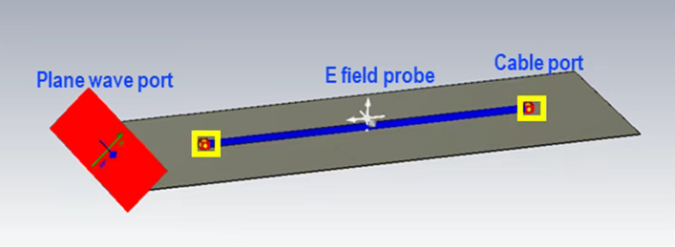

【3D模型】——平面波端口激励

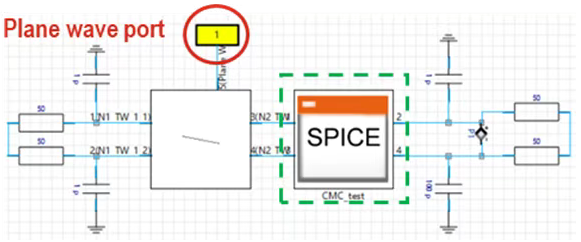

【电路模型】——场路协同仿真

AC Task 1Level 1：E field=25V/mAC Task 2Level 2：E field=50V/m

注意：电路中设置plane wave port信号源功率时，需要做归一化处理，具体方法参考：CST 2026 新功能：揭秘平面波端口 (PWP) —— 助力辐射抗扰度RS场路协同仿真

【仿真结果分析】

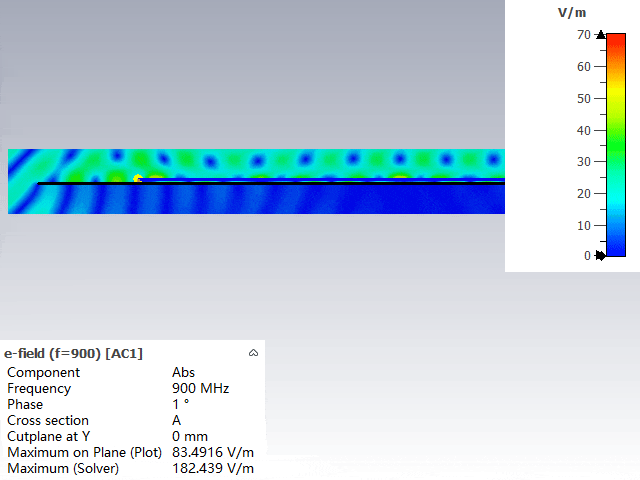

一次3D仿真得到多个辐射等级下的场分布在电路中调整激励信号的幅度，不需要重新仿真3D，只需要通过combine results 就可以快速地在3D中得到不同场强激励下的场分布结果。

level1

level 2

不同辐射等级的E-field电场强度（900MHz）

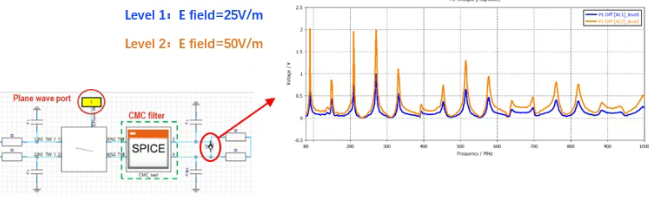

Cable谐振频点及感应噪声电压分析

观察双绞线端口处的谐振频点及差分电压噪声

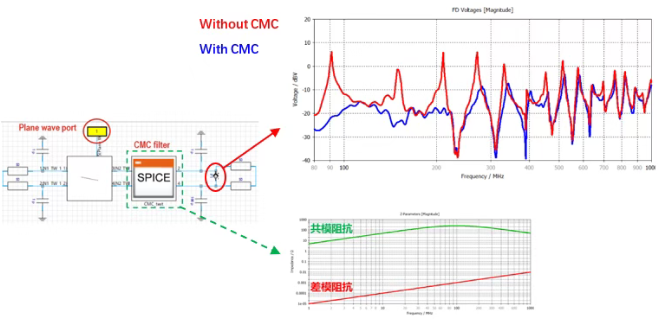

滤波设计优化 - 根据需要选择滤波频段合适的共模扼流圈 - 电路中增加共模扼流圈，优化滤波设计，观察差分电压噪声
