DraftSight BIM模块实战指南：高效完成 BIM到二维制图转换

学习如何在 DraftSight 中使用BIM 模块，将 BIM 模型转换为精准的 2D 平面图。完成模型导入、生成 2D 视图、添加标注，并导出清晰的 PDF 文件。

许多 CAD 专业人士都经历过这样的场景：从建筑师或顾问手中接收到 BIM 模型，随后真正的工作便开始了。你需要制作带标注、按比例、清晰可读的平面图，这些图纸可用于审核、批注，或作为 PDF 文件发布。

对于许多绘图员而言，这一过程充满阻碍。将 BIM 模型转换为精准的 2D 图纸，需要一系列繁琐的变通操作，包括额外的步骤、工具以及后期清理工作。

DraftSight 的 BIM 模块专为简化并优化这一流程而设计，《精通 DraftSight 中的 BIM 模块》指南将带你从头到尾完整了解这一流程。

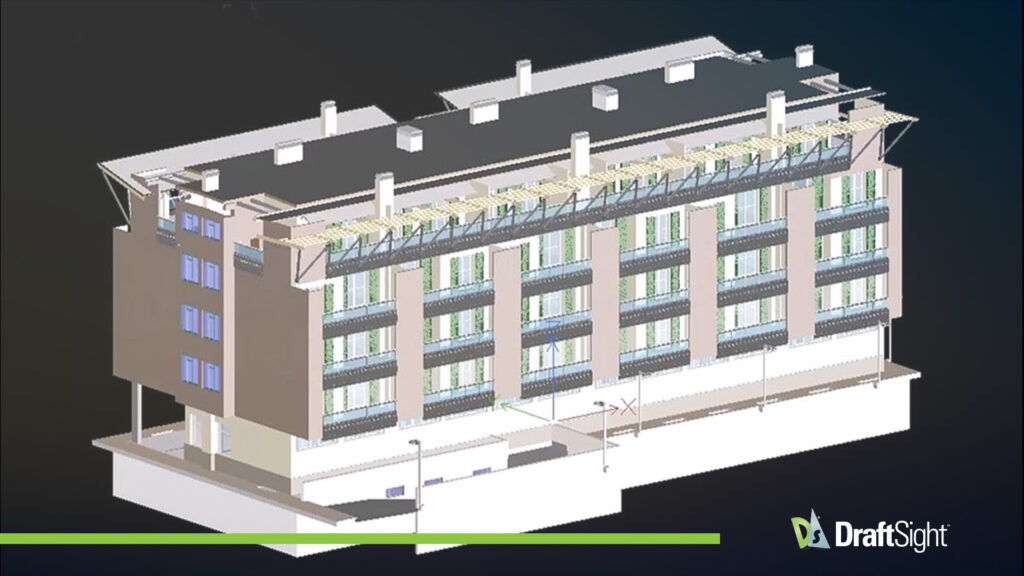

从 BIM 模型开始

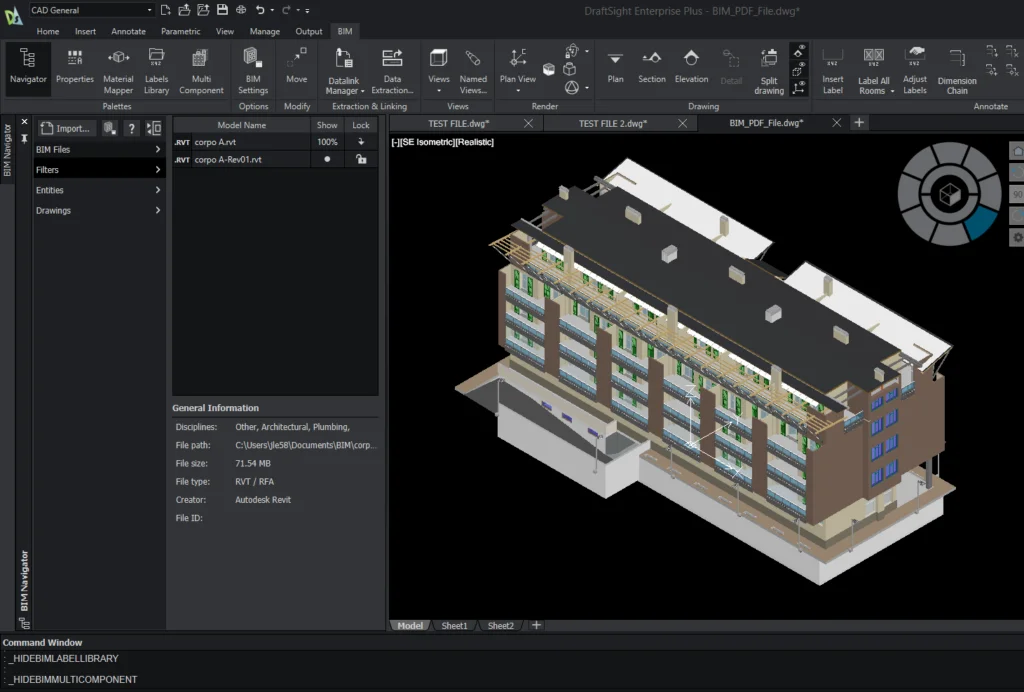

工作流程的第一步，是将 BIM 模型直接导入 DraftSight。这意味着你无需重新绘制或重构几何图形。

模型导入后，即可按照 2D 制图的常规方式进行操作。建筑楼层清晰定义，图元有序组织，你所操作的模型已具备完整的建筑结构认知。这种结构化的清晰性至关重要，意味着你的时间将用于制作图纸，而非在开始绘图前花费精力处理文件。

将三维信息转换为二维平面图

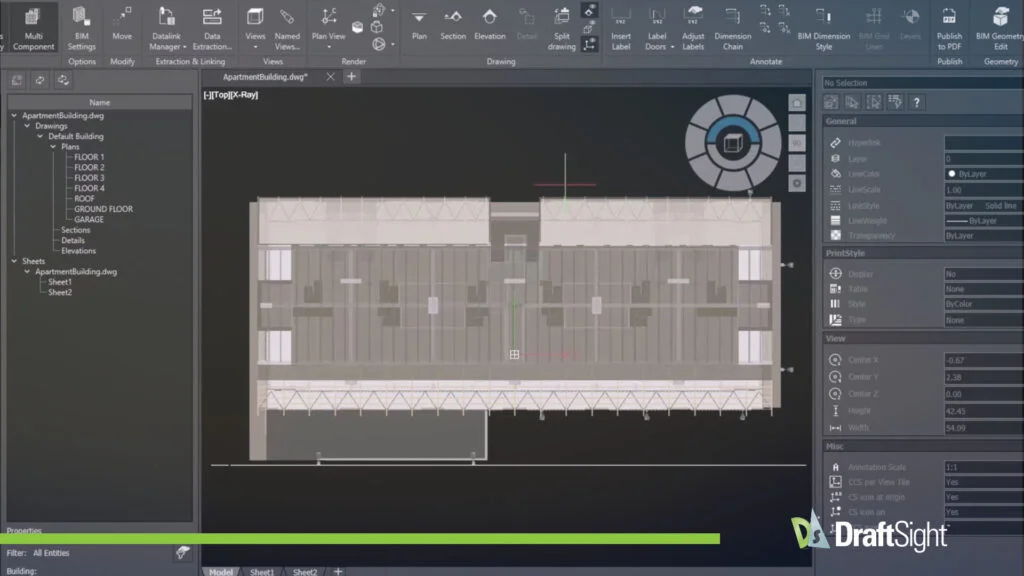

接下来，通过选择对应的楼层，生成 2D 视图，即可完成平面图的制作。生成的结果为真实的线条图形，可与原生几何图形一样进行编辑操作。

你可以对其进行捕捉、编辑，操作方式与任何 DraftSight 图纸完全一致。这正是许多用户感受到的核心转变：你可以放心制图，明确 2D 平面图基于底层模型构建。DraftSight 的 BIM 模块允许你控制每个图纸视图中显示的内容，并保持图纸整洁。

让平面图具备实用性的细节

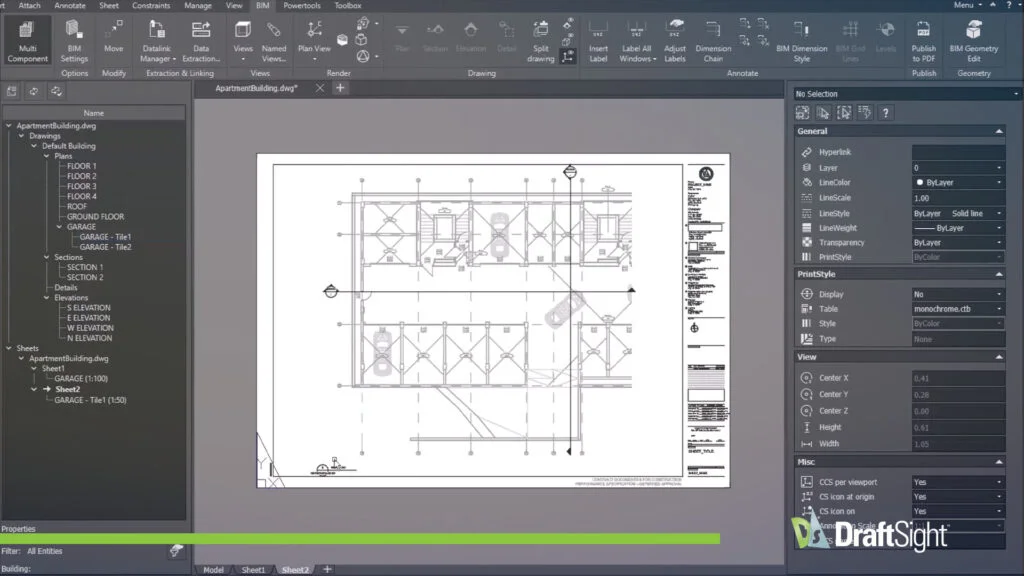

平面图制作完成后，即可添加房间名称、编号及其他标注，且标注内容与 BIM 数据精准关联。这意味着标注与模型结构绑定，而非手动猜测或重复绘制。在这一阶段，你的工作回归制图本质：调整文字、管理图层、精细化布局，确保图纸清晰传达信息。

《精通 DraftSight 中的 BIM 模块》指南涵盖了项目推进过程中，保持图纸有序、可读的最佳实践。

打印为 PDF 文件

最后一步往往决定了你对整个流程的信心程度：打印输出。

基于 BIM 的平面图完成正确设置后，打印为 PDF 文件将成为常规操作。比例符合预期，线条粗细保持一致，屏幕显示的内容即为最终文件中的内容。

无需特殊的导出流程，也无需在最后一刻进行清理工作，即可让图纸达到发布标准。平面图已准备就绪，因为前期的每一步都稳定可控。

完整流程，一步一图

《精通 DraftSight 中的 BIM 模块》指南带你完成全流程操作：从导入模型到制作完成 2D 平面图与 PDF 文件。如果你的项目已涉及 BIM 文件，DraftSight 的 BIM 模块将帮助你更便捷地在 DraftSight 中处理这些文件。
