DraftSight软件 2026年重磅功能全解析

DraftSight 2026推出了大量全新功能与增强优化，全面提升设计办公效率。这些功能大多在 2026年正式版中同步上线，后续还可通过服务包更新获取更多增强功能。其中部分功能仅面向高阶的 DraftSight白金版与机械版许可开放，但最具价值的增强功能已覆盖 DraftSight全系列所有用户，下面和代理商智诚科技ICT一起来看看！

一、DraftSight 性能全面提升

DraftSight 2026 最具颠覆性的更新，是软件运行速度大幅优化。文件打开速度、图纸页切换、视图缩放、平移操作均得到显著改善。

以下是官方公布的各场景速度提升数据：

• 图纸空间切换至模型空间：平均提速78%

• 切换至图纸页：平均提速66%

• 视图缩放性能：最高提速55%

• 视图平移性能：平均提速约38%

• 文件打开速度：平均提速10%

上述数据会随计算机硬件配置与图纸文件复杂度有所差异，但整体提升效果依旧十分亮眼。

二、功能区优化

DraftSight 2026 对功能区选项卡的布局做了额外优化。

DraftSight 2026 中改进的“主页”标签

研发团队致力于简化界面冗余，将命令分散至更多选项卡中，全面优化整体交互界面。上图即为 DraftSight 2026 全新【默认】选项卡的展示效果。

三、填充创建功能区

现在，执行HATCH（填充） 与FILLAREA（填充区域） 命令，均会跳转至统一的填充创建功能区。

舱口创建丝带

该功能区支持一站式创建图案填充、纯色填充、单色 / 双色渐变填充，同时提供丰富的自定义填充参数选项。选中已有的填充或纯色填充对象，还会跳转至布局近乎一致的填充编辑器功能区，可快速完成修改操作。

四、增强型视口控件

无论处于模型空间还是图纸空间，均可在界面左上角调用视口控件（ViewTiles Controls）。

点击带括号的文本，即可快速切换视图、视觉样式与显示选项。在笔者看来，这是一项极为出色的优化，大幅降低了视图设置的查找与管理难度。

五、新增 ECW 图像格式支持

DraftSight 现已支持海克斯康增强压缩小波（.ECW）图像文件格式。

该格式图像广泛应用于地理信息系统（GIS）的航空摄影、卫星影像，以及遥感测绘场景。对于需要通过描摹影像完成场地测绘的设计师而言，这项功能将带来极大便利。

六、自定义坐标系（CCS）图标定制

用户坐标系 / 自定义坐标系（UCS/CCS）图标可定制化能力大幅提升。

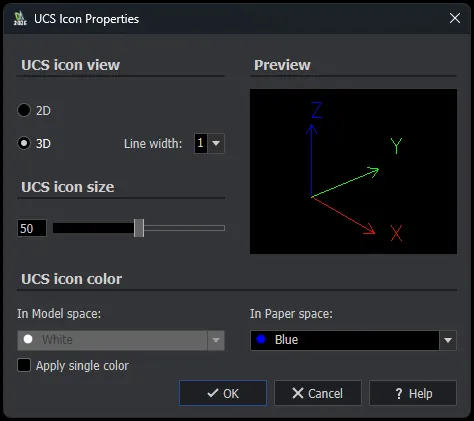

UCS 图标属性

CSICON 命令现已新增【属性】选项，在命令行输入参数P，即可弹出设置对话框，支持修改图标尺寸、颜色与显示样式。

七、DIESEL 表达式支持

DraftSight 2026 正式支持DIESEL 表达式（直接解释求值字符串表达式语言，Direct Interpretively Evaluated String Expression Language）。

这是一种轻量级文本化自定义脚本与宏语言，虽不具备 LISP 程序的强大功能，但可直接嵌入图纸文件内部，无需依赖外部文件即可运行。

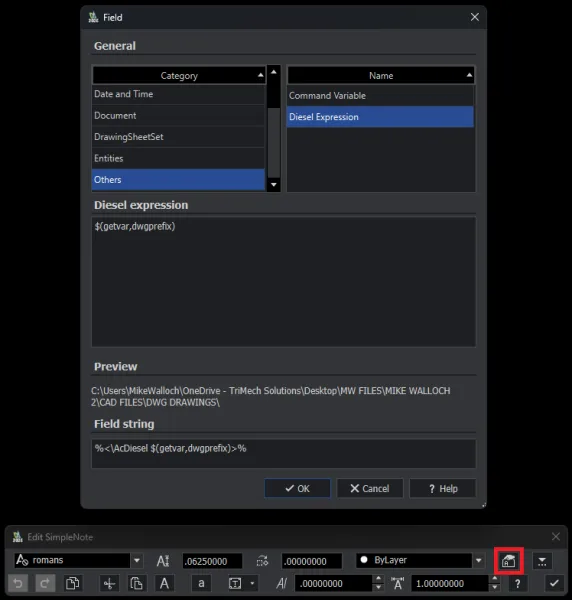

从笔记创建 DIESEL 表达式

DIESEL 表达式擅长实现仅用于显示的快速逻辑判断，不支持图元创建、循环操作与自定义命令。作为FIELD（字段） 命令的扩展能力，该表达式解锁了大量实用功能场景。

八、注释命令（NOTE）功能增强

NOTE（注释） 命令现已支持在单个注释图元内创建与编辑多列布局。

通过【编辑注释】工具栏，可将所有列设为等宽，控制列间距（栏间距），还可通过夹点调整注释高度。

九、缩放命令（SCALE）新增复制选项

SCALE（缩放） 命令现已内置复制（Copy） 选项。

在此之前，若需复制选定对象并缩放副本，必须先执行COPY（复制） 命令，再执行SCALE（缩放） 命令，且需重新选定对象与基准点。使用 DraftSight 2026，仅需通过单个命令 + 选项即可完成操作，无需重复选定对象。

十、升级至 DraftSight 2026 的核心理由

DraftSight 2026 的全方位增强，能为每一位用户带来切实的效率提升。需要注意的是，本文介绍的均为正式版首发功能，DraftSight 研发团队正持续研发，将通过后续服务包推出更多全新功能。
