DraftSight 2026中块属性、链接字段与DIESEL表达式的使用方法

与普通注释类似，字段、块属性、DIESEL 表达式这类工具是 DraftSight 2026 中非常实用的文本对象，同时也是顶级的自动化工具，能够为你节省大量时间与精力。

图纸上的文字至关重要，没有文字，就很难从图纸中获取有效信息！在过去图板绘图的年代，所有文字都需要手写，仅仅是在图纸上留下石墨或墨水痕迹。值得庆幸的是，那个年代早已过去！CAD 文件由各类图元组成，而并非所有基于文本的图元都完全相同。借助自动化能力，部分文本图元可以大幅减少工作量，尤其是在标题栏中应用时效果更为显著。

一、块属性的使用方法

执行 MAKEBLOCKATTRIBUTE 命令，会弹出块属性定义对话框，用于创建一种可放置在块内部的特殊文本图元。

块属性最常用于标题栏中，但在其他块中也有大量应用场景。

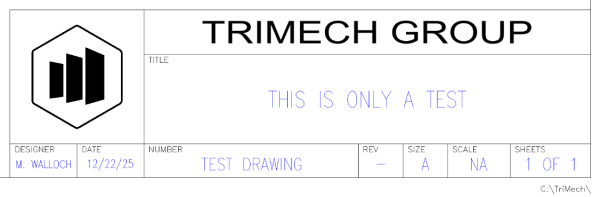

在本文的标题栏示例中，所有蓝色文字均为块属性，黑色文字均为普通注释。

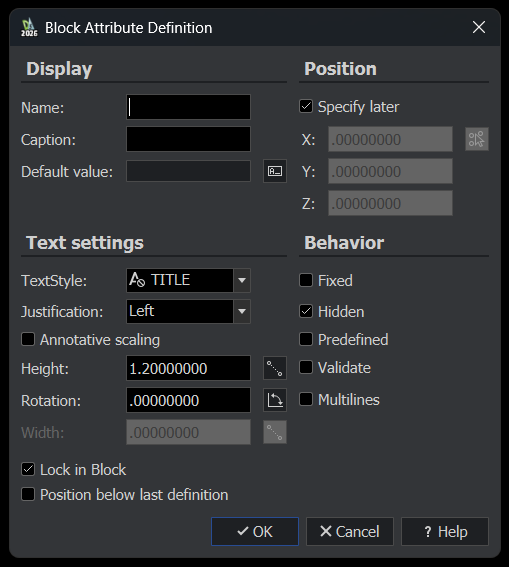

方块属性定义对话框

块属性包含：

用于识别的唯一名称

插入块时提示用户输入内容的标签

可选的默认值（用户不修改时自动填充）

因此，同一个块属性可以使用相同的文本样式，在多张图纸中重复调用。

相比普通文本，块属性的最大优势在于：每个块实例显示的内容均可独立定制。

以标题栏为例，它不再是一堆线条与可编辑文本的组合，而是可以作为单个整体图元，内部包含多处可编辑文本。

二、字段的使用方法

执行 FIELD 命令，可创建指向各类属性的链接，例如文件名、文件路径、日期及其他系统变量，并将其嵌入注释中。

字段可用于注释、简易注释、块属性以及表格单元格。

每当你保存、重建或打印图纸时，字段会自动更新；你也可以通过 REBUILDFIELD 命令手动更新。

通过这种方式，信息可以自动填充到图纸中，尤其适用于标题栏。

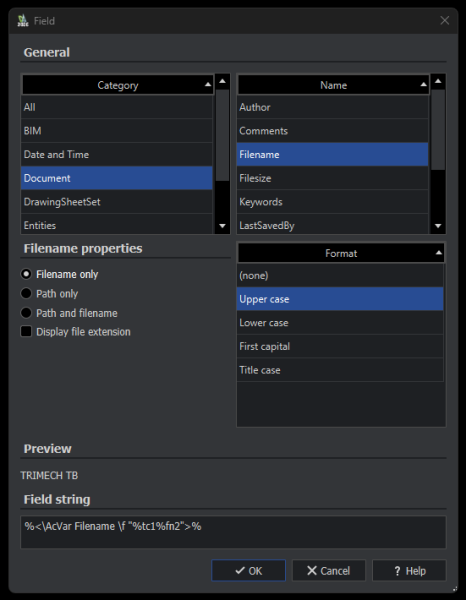

下图所示的字段对话框被用于提取不含路径与后缀的文件名，并以大写形式显示在标题栏中。

DraftSight 的字段对话框

标题栏中的日期区域同样由字段自动填充，以 月 / 日 / 年 格式显示最后保存日期。

你可以按类别对字段进行筛选，或浏览全部字段列表，并在可用选项中设置数据的显示格式。

单独使用 FIELD 命令会创建新注释；你也可以在对应编辑器中点击插入字段按钮，将字段添加到已有的注释、简易注释、块属性与表格中。

三、DIESEL 表达式的使用方法

DIESEL（Direct Interpretively Evaluated String Expression Language，直接解释求值字符串表达式语言） 是 DraftSight 2026 专业版、旗舰版、企业版、企业增强版与机械版新增的功能。

DIESEL 表达式是一种宏语言。

该代码可组合字符串输入，生成各类输出，例如菜单文本、状态栏信息与自定义命令；可以读取系统变量、切换菜单、驱动更新。

其功能与使用 LISP 程序自定义类似，但 DIESEL 表达式直接嵌入图纸内部，无需像 LISP 那样依赖外部文件运行。

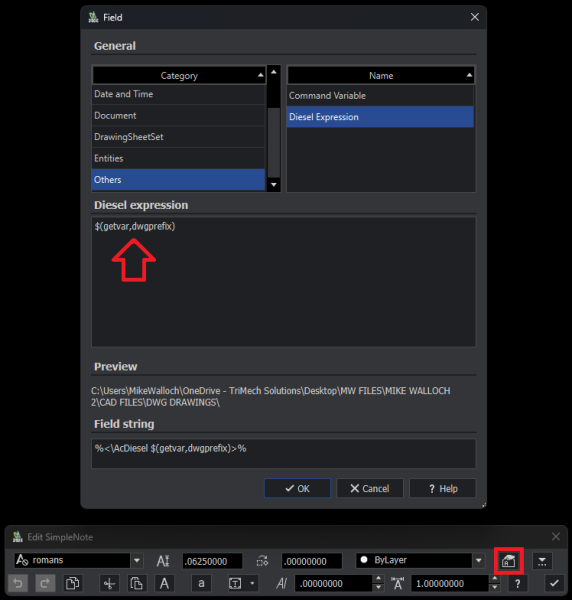

DraftSight DIESEL 表达式获取文件路径

本文示例中，标题栏右下角原本是一条普通注释。编辑该文本并添加链接到 DIESEL 表达式 $(getvar,dwgprefix) 的字段后，文本会自动更新，始终显示当前实际文件路径。

四、扩展 DraftSight 标题栏以实现模板化

现在，你可以拥有一个可插入到无数张图纸中的统一标题栏：

标题、设计者、版本、图纸尺寸、比例等均为可自定义的块属性

日期与编号等为自动填充的字段

右下角的简易注释通过 DIESEL 表达式 自动显示文件存储位置

这套组合方式让标题栏真正实现模板化、自动化、标准化。

五、在 DraftSight 2026 中发挥自动化价值

与过去从零开始绘制图纸的传统方式相比，自动化工具能够极大节省时间、减少输入错误，并让图纸样式更加统一。

然而，仍有很多人在分解块、编辑静态文本，效率低下且容易出错。

如果你仍在分解块、手动修改静态文本，现在是时候使用 DraftSight 2026 内置的自动化工具了。

花一点时间正确设置块与属性，让 DraftSight 为你完成未来的大量重复工作。
